Descrizione

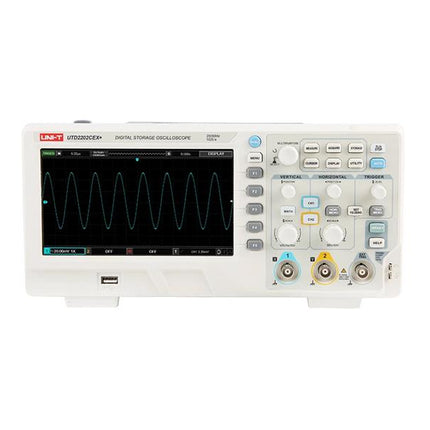

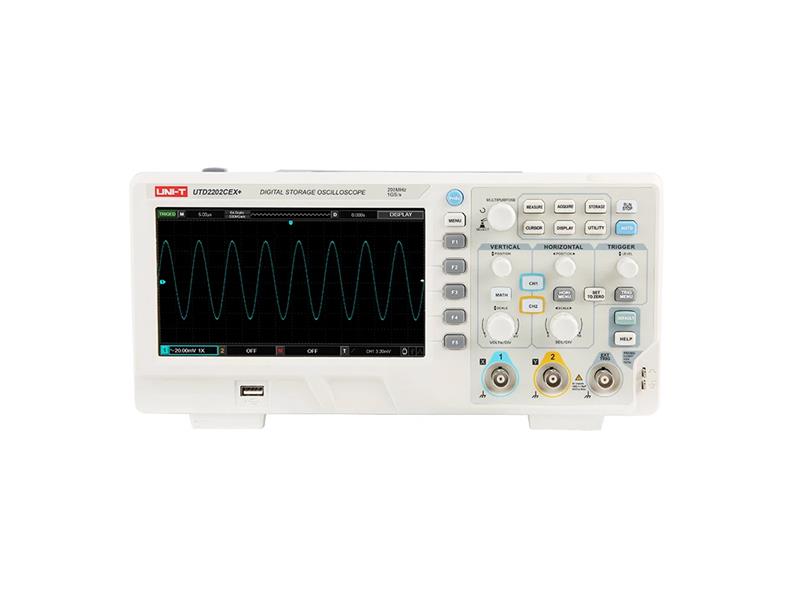

Questo prodotto è coperto da una garanzia di 3 anni. L'oscilloscopio UTD2202CEX+ è l'oscilloscopio digitale da banco di più alta qualità della serie UTD2000CEX+. Si tratta di un oscilloscopio multifunzionale, ad alte prestazioni e di facile utilizzo con eccellenti specifiche tecniche, dotato di due canali di ingresso analogici, che offre una larghezza di banda di 200 MHz con una frequenza di campionamento di 1 GS/s. È dotato di un display TFT a colori da sette pollici con una risoluzione di 800 x 480 pixel.

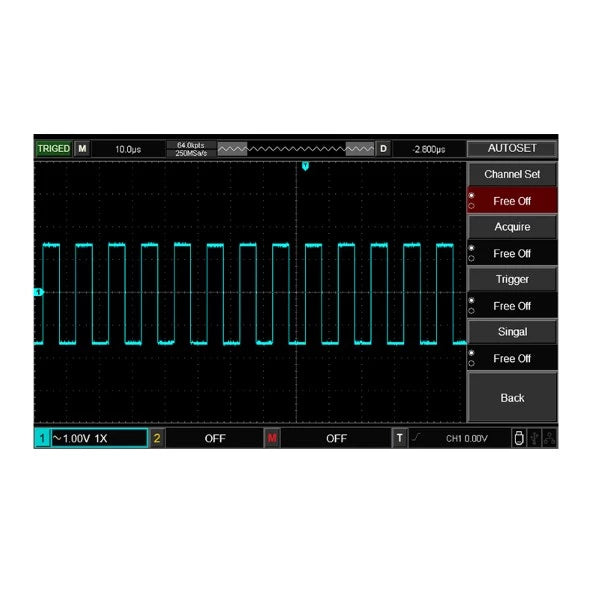

L'oscilloscopio dispone di una memoria interna con una profondità di 64 kpts e una velocità di acquisizione delle forme d'onda CEX-II fino a 20.000 wfms/s, e consente la misurazione automatica di fino a 34 segnali/parametri matematici. Il pannello frontale semplice, con funzioni chiaramente contrassegnate per le operazioni di base, il ridimensionamento e il posizionamento dei singoli canali, consente agli utenti di applicare le competenze acquisite con l'uso degli strumenti tradizionali, in modo che l'oscilloscopio possa essere utilizzato senza la necessità di apprendere nulla di complicato e possa essere utilizzato per lunghi periodi senza affaticamento. Inoltre, il dispositivo può essere facilmente configurato premendo il pulsante AUTO.

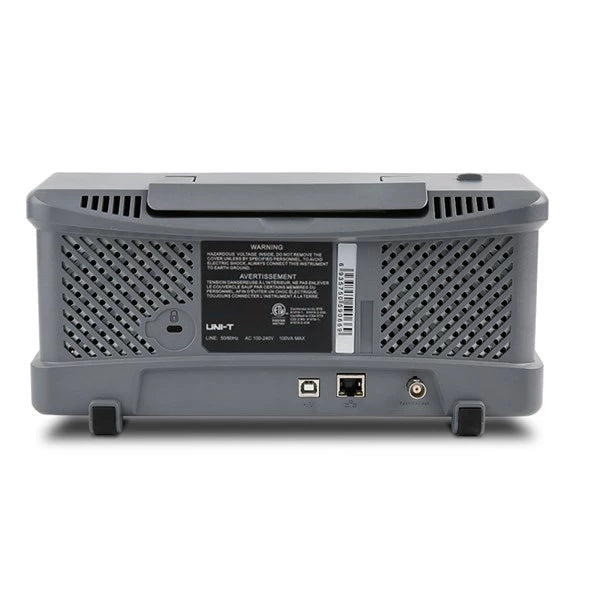

L'oscilloscopio supporta l'archiviazione USB e, grazie alla funzione USB OTG, è possibile salvare i valori misurati su una chiavetta USB. Supporta inoltre la comunicazione con un computer tramite USB plug and play. Il software per il collegamento al PC e l'aggiornamento del firmware può essere scaricato dal sito web del produttore: https://instruments.uni-trend.com/digital-oscilloscopes/947.html
È possibile scaricare la scheda tecnica dal sito web del produttore:
http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf
Specifiche del prodotto:
- larghezza di banda: 200 MHz
- numero di ingressi: 2
- 2
(1 MΩ ±2%) // (24 pF ±3 pF)
- ingresso segnale compensato: nell'intervallo 3 Vpp/1 kHz -
tensione di ingresso max.: 400 Vpk, transizione max. 1000 Vpk -
frequenza di campionamento: 1 GS/s -
intervallo di tempo base: da 2 ns/div a 50 s/div -
tempo di salita: ≤1,7 ns -
asse verticale: da 1 mV/div a 20 V/div (1 mV/div), ogni canale ha una risoluzione verticale di 8 bit/>-
Precisione del guadagno CC:
±3%- Lunghezza di registrazione salvata: 2 x 512k punti
di campionamento- Profondità di memoria: un canale 64kpts, due canali 2 x
32kpts- Trigger: Frontale, Impulso, Video, Pendenza, Trigger alternato.
- Funzioni matematiche: AB, Ax, Ax, A+ A/B, FFT, Avanzate modificabili,

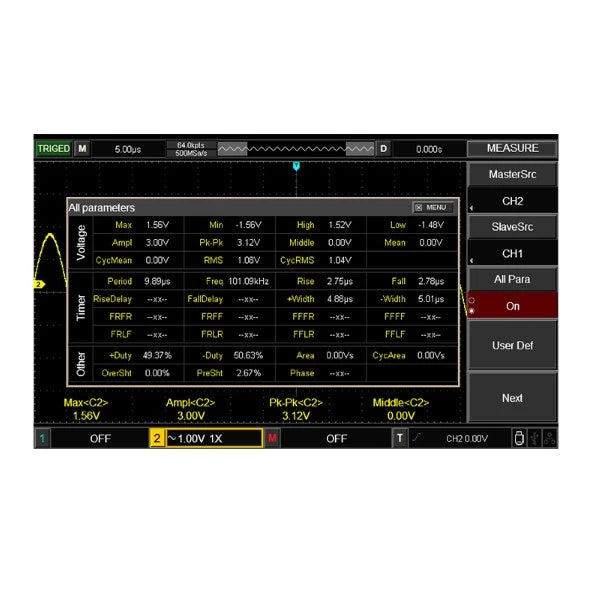

Filtro- Misura automatica dei parametri del segnale: Max, Min, Alto, Basso, Medio, Pk-Pk, Ampiezza, Media, Media del ciclo, RMS, RMS del ciclo, Area, Area del ciclo, Overshoot, Pre-shoot, Periodo, Freq, Salita, Discesa, + Larghezza, Du, Ritardo, Dy, D, D, D FallDelay, Fase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR,
FFLF - numero di misurazioni: 5 misurazioni
simultanee - misurazione statistica: media, Max, Min, deviazione standard, numero di misurazioni
- contatore di frequenza: 6 bit
- interfaccia standard: USB-UX-Host, USB-Device: Pass/Fail)
- Pulsanti software su
schermo - Tastiera software su schermo per denominare i file
salvati - Numero di file memorizzati nella memoria dell'oscilloscopio/chiavetta USB: 20/200
- Salvataggio della schermata corrente come file BMP su una chiavetta USB -

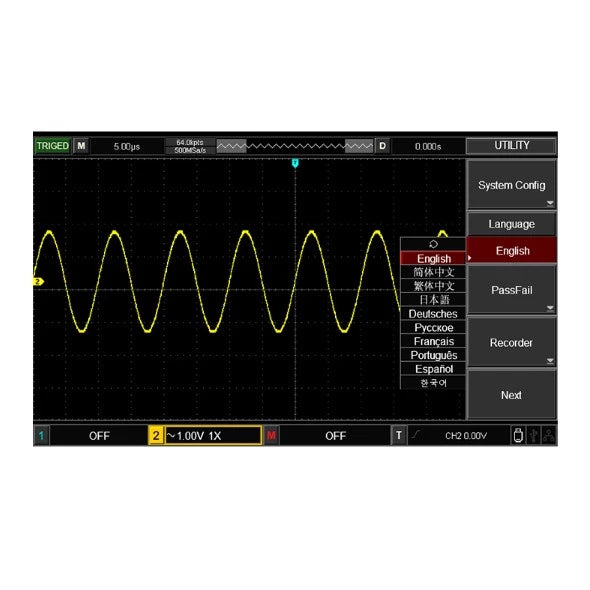

Menu multilingue (inclusi inglese, tedesco, francese, portoghese, spagnolo e russo)
Specifiche tecniche:
- display: 178 mm (7 pollici) in diagonale, 800x480 pixel x RGB, luminosità tipica massima 300 nit
- intervallo di calibrazione: 1 anno
- alimentazione: 100 V–240 V CA, da 45 a 440 Hz
- consumo energetico: max. 100 VA
- Temperatura ambiente di funzionamento: da 0 °C a +40 °C
- Umidità ambiente di funzionamento: <35 °C: ≤90% UR, da 35 °C a 40 °C: ≤60% UR -
Altitudine di funzionamento: max. 2000
m - Temperatura di stoccaggio: da -20 °C a +40 °C -
Dimensioni (L x A x P): 306 x 138 x 124 mm -
Peso: netto 2,5 kg, lordo 3 kg
Contenuto della confezione singola:
- 2002CEX/2002
pz- Sonda: 2 x UT-P05 200 MHz (con compensazione e divisore commutabile 1x, 10x)
:- cavo di alimentazione a tre fili staccabile: 1
pz- cavo USB UT-D14: 1
pz- una guida rapida all'installazione con un link al sito web/-
> istruzioni per l'uso imballaggio:
- Dimensioni standard della scatola: 450 x 420 x 280 mm-
Numero di articoli nella confezione: 2-
Peso della scatola: 8 kg
Produttore:
UNI-TREND-
