Descrizione

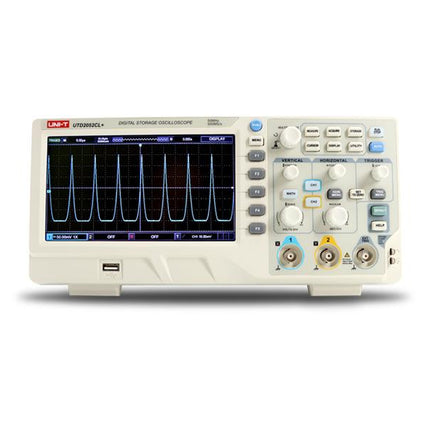

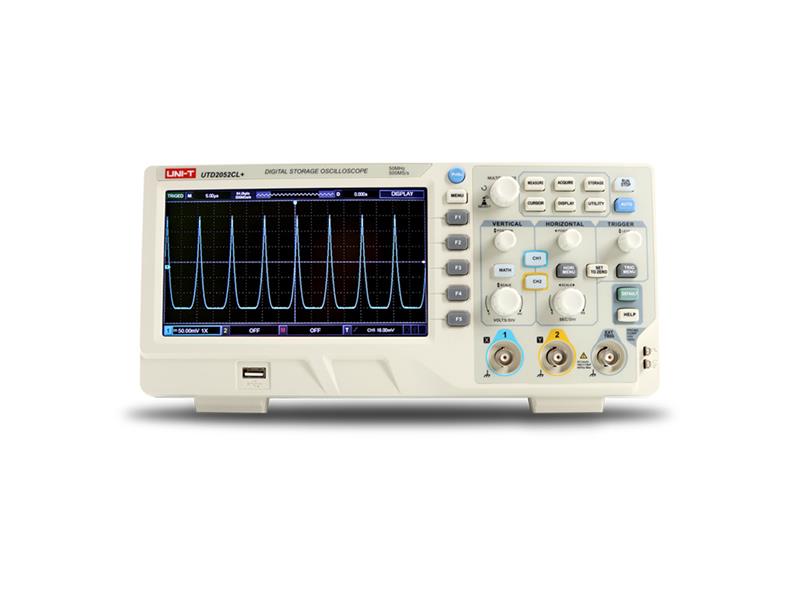

Questo prodotto è coperto da una garanzia di 3 anni. L'oscilloscopio UTD2052CL+ è un oscilloscopio digitale da tavolo multifunzionale ad alte prestazioni della serie UTD2000CL+, facile da utilizzare e dotato di eccellenti specifiche tecniche, con due canali di ingresso analogici e una larghezza di banda di 50 MHz con una frequenza di campionamento di 5000 MS. È dotato di un display TFT a colori da sette pollici con una risoluzione di 800 x 480 pixel.
L'oscilloscopio dispone di una memoria interna con una profondità di 64 kpts e una velocità di acquisizione delle forme d'onda di 5.000 wfms/s, e consente la misurazione automatica di fino a 34 parametri di segnale e un funzionamento semplice tramite il pannello frontale con funzioni matematiche di base. Funzioni dedicate per le operazioni di base, il ridimensionamento e il posizionamento dei singoli canali consentono di utilizzare le competenze acquisite con gli strumenti tradizionali, in modo che l'oscilloscopio possa essere utilizzato senza la necessità di apprendere nulla di complicato e possa essere utilizzato per lunghi periodi senza affaticamento. Inoltre, il dispositivo può essere facilmente configurato premendo il pulsante AUTO.
L'oscilloscopio supporta l'archiviazione USB e, grazie alla funzione USB OTG, è possibile salvare i valori misurati su una chiavetta USB. Supporta inoltre la comunicazione con un computer tramite USB plug-and-play. L'opzione di download del software per il collegamento a un PC e l'aggiornamento del firmware è disponibile sul sito web del produttore:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL
È possibile scaricare la scheda tecnica dal sito web del produttore: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf
Specifiche del prodotto:
- larghezza di banda: 50
MHz - numero di canali: 2
- larghezza di banda: 50 MHz
- numero di canali: 2
- (1 MΩ ± 2%) // (18 pF ± 3 pF)
- ingresso segnale compensato: nell'intervallo 3 Vpp/1 kHz
- tensione di ingresso max.: 400 Vpk, transizione max. 1000 Vpk -
frequenza di campionamento: 500 MS/s -
Intervallo base dei tempi: da 2 ns/div a 50 s/div -
tempo di salita: ≤ 7 ns
- Asse verticale: da 1 mV/div a 20 V/div (1 mV/div), ogni canale ha una risoluzione verticale -Ω, menu verticale -Ω
), bit
- Precisione del guadagno CC: ≤ ±3% nell'intervallo da 5 mV a 20 V/div e ≤ ±4% nell'intervallo da 1 mV a 2 mV/div
- Lunghezza di registrazione salvata: 2 x 512k punti di campionamento
- profondità di memoria: 2 x 64k per canale per 32 kpts
- Trigger: fronte, impulso, video, pendenza, trigger

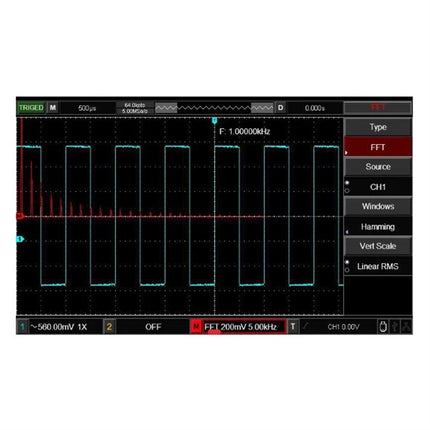

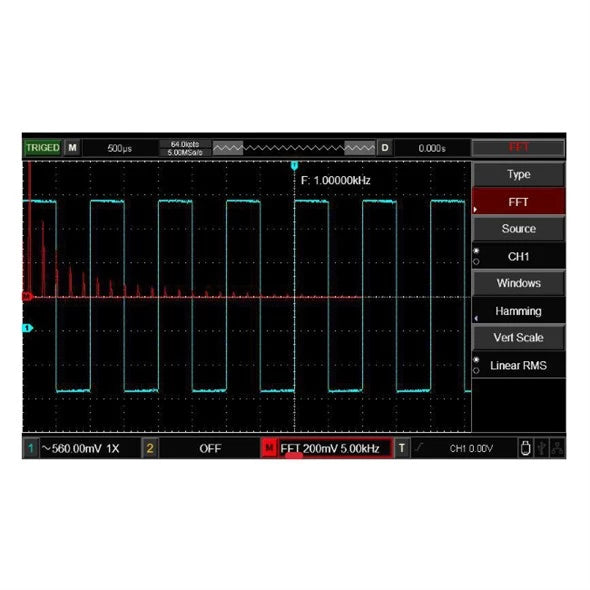

alternato - operazioni matematiche sulle forme d'onda: A+B, A-B, AxB, A/B, FFT, Avanzate modificabili,

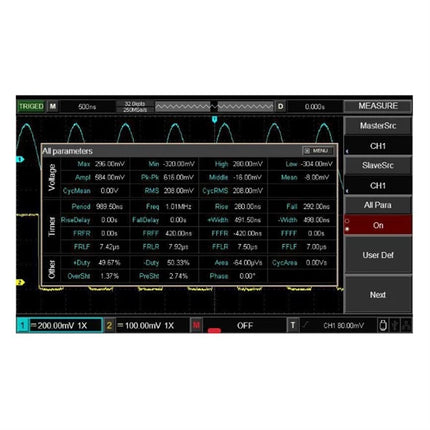

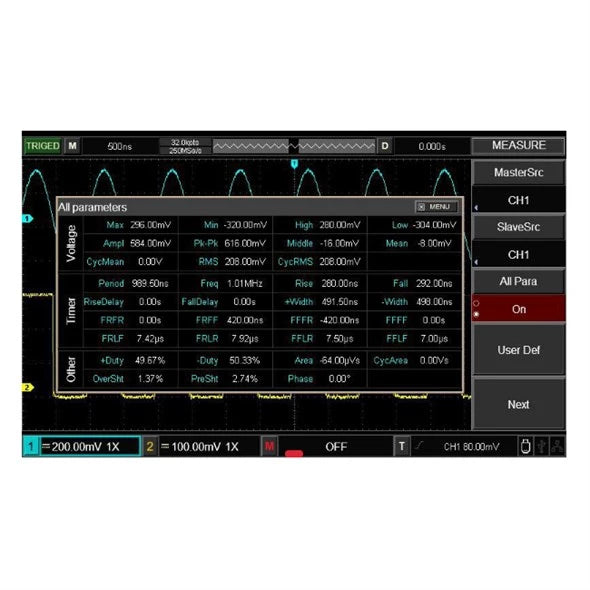

Filtro - misurazione automatica dei parametri del segnale: Max, Min, Alto, Basso, Medio, Pk-Pk, RMS Ciclo, Media, Ampiezza RMS, Area RMS del ciclo, Area del ciclo, Overshoot, Pre-shoot, Periodo, Freq, Salita, Discesa, + Larghezza, -Larghezza, +Duty, -Duty, RiseDelay, FallDelay, Fase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR,
FFLF - numero di misurazioni simultanee: media 5, misurazioni max. e min., deviazione standard, numero di
misurazioni - contatore di frequenza: 6 bit
- interfaccia standard: USB-Host, USB-Device, AUX (Trig Out, Pass/Fail)
- pulsanti
software su schermo - tastiera software su schermo per denominare i file
salvati - numero di file memorizzati nella memoria dell’oscilloscopio: 2/USB20 - salvataggio su memoria flash: 2/20 schermate correnti in formato BMP su una chiavetta USB -
menu multilingue (inclusi inglese, tedesco, francese, portoghese, spagnolo, russo)
Specifiche tecniche:
- display: LCD TFT, diagonale 178 mm (7 pollici), 800 x 480 pixel x RGB, luminosità tipica massima 300 nit
- intervallo di calibrazione: 1 anno
- alimentazione: da 100 V a 240 V CA, 50/60 Hz
- consumo energetico: max. 100 VA
- Temperatura ambiente di funzionamento: da 0 °C a +40 °C
- Umidità ambiente di funzionamento: <35 °C: ≤90% UR, da 35 °C a 40 °C: ≤60% UR -
Altitudine di funzionamento: max. 2000
m - Temperatura di stoccaggio: da -20 °C a +60 °C -
Dimensioni (L x A x P): 306 x 138 x 124 mm -
Peso: netto 2,5 kg, lordo 3 kg
Contenuto della confezione singola:
- Oscilloscopio U
- Sonde da 2000 m
: 2 x UT-P03 60 MHz (con compensazione e divisore commutabile 1x, 10x)
- Cavo di alimentazione a tre fili staccabile: 1
pz- Cavo USB UT-D14: 1
pz- Guida rapida all'installazione con link al sito web del
produttore- Manuale
d'uso-
:
UNI-TREND-
