Descrizione

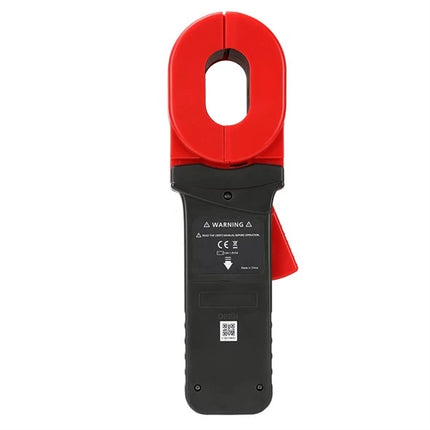

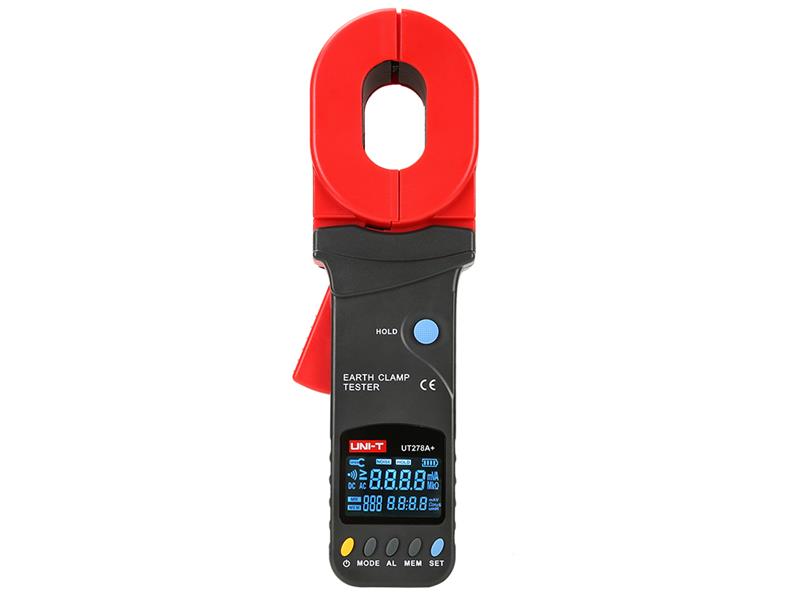

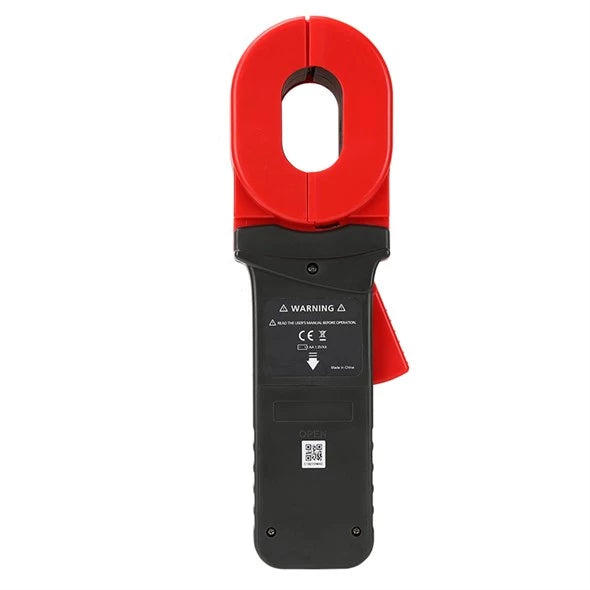

Questo prodotto è coperto da una garanzia di 3 anni. L'UT278A+ di UNI-T è un tester a pinza per la misura della resistenza di terra. Basato sul principio dell'induzione reciproca, è in grado di misurare la resistenza di terra senza scollegare i conduttori di terra e senza elettrodi ausiliari, sia in sistemi di messa a terra multipunto che a punto singolo. A differenza di uno strumento simile, l'UT276A+ ha un campo di misura della resistenza di terra esteso fino a 1200 Ω e può anche misurare le correnti di dispersione di terra nell'intervallo da 0,00 mA a 20,0 A.
Il tester è progettato per uso professionale, è resistente agli urti, alla polvere e all'umidità ed è controllato da microprocessori, anche per l'identificazione precisa della resistenza e il filtraggio rapido dei segnali di interferenza utilizzando metodi aritmetici avanzati. È progettato per la misurazione di sistemi di messa a terra in centrali elettriche, distribuzione di energia e telecomunicazioni, giacimenti petroliferi, sale computer, impianti elettromeccanici e manutenzione in impianti industriali, ovunque l'elettricità sia utilizzata come fonte di energia industriale, o dove sia necessario verificare la resistenza di terra dei parafulmini. Il dispositivo misura la resistenza di loop di terra da 0,01 Ω a 1200 Ω con una risoluzione di 0,001 Ω e le correnti di dispersione da 0 a 20 A; i valori misurati vengono visualizzati su un display EBTN retroilluminato a quattro cifre (sfondo scuro con caratteri chiari) e, contemporaneamente, è possibile memorizzare fino a 30 valori nella memoria interna. L'unità è alimentata da quattro batterie alcaline da 1,5 V.
Prodotto in conformità con la norma di sicurezza IEC 61010-1 (CAT III 300 V, CAT IV 150 V, grado di inquinamento 2); IEC 61010-031.
Specifiche del prodotto:
- Intervallo di misurazione della resistenza di loop di terra: da 0 a 1200 Ω
- risoluzione 0,001 Ω -
Intervallo di misurazione della corrente di dispersione di loop di terra: da 0 a 0
,01 mA -
selezione
automatica dell'intervallo - display EBTN a 4 cifre -
Visualizzazione simultanea di resistenza e corrente su un unico schermo
- Impostazione del limite di resistenza con indicazione acustica in caso di superamento
- Filtraggio dei segnali di interferenza -
Elevata affidabilità e durata, doppia calibrazione
automatica della resistenza
- Capacità di memorizzazione fino a 300 set di dati misurati di
resistenza/isolamento
- Alimentazione tramite 4 batterie alcaline AA da 1,5 V -
Indicatore di batteria scarica
Parametri tecnici:
- Metodo di misurazione: induzione
reciproca - Intervallo di misurazione della resistenza del circuito di terra con una risoluzione di 1/2000 Ω
Precisione di misurazione della resistenza del circuito di terra:
nel sotto-intervallo da 0,01 a 0,099 Ω: 0,001 Ω ± (1% + 0,01 Ω)
nel sotto-intervallo da 0,1 a 0,99 Ω: 0,01 Ω ± (1% + 0,01 Ω)
nel sottointervallo da 0,1 a 0,99 Ω: 0,1 Ω ± (1% + 0,1 Ω)
nel sottointervallo da 50 a 99,5 Ω: 0,5 Ω ± (1,5% + 0,5 Ω)
nel sotto-intervallo da 100 a 199 Ω: 1 Ω ± (2% + 1 Ω)
nel sotto-intervallo: 3 Ω ± 20 Ω: -3 Ω) (5% + 5 Ω)
nel range secondario da 400 a 590 Ω: 10 Ω ± (10% + 10 Ω)
nel range secondario da 600 a 880 Ω: 20 Ω ± (20% + 20 Ω)
nel range secondario da 900% a ±: +200Ω (2300 Ω) 30 Ω)
- risoluzione e precisione delle misurazioni delle correnti che attraversano il circuito di terra:
nel sotto-intervallo da 0,00 mA a 9,95 mA: 0,01 mA ± (2,5% + 1 mA)
nel sotto-intervallo da 10,0 mA a 9,95 mA: da 90,0 mA a 9,95 mA: 5 mA)
nel range secondario da 100 mA a 300 mA: 1 mA ± (2,5% + 10 mA)
nel range secondario da 0,3 A a 2,99 A: 0,01 A ± (2,5% + 0,1 A)
nell'intervallo secondario da 0,3 A a 2,99 A:
nell'intervallo secondario: 0,3–1 A: (2,5% + 0,3 A)
nel sottointervallo da 10,0 A a 20,0 A: 0,1 A ± (2,5% + 0,5 A)
- Dimensioni display EBTN: 47 x 28,5 mm-
Frequenza di misurazione: 2x/sec - Misura simultanea della resistenza
con
pinza- Apertura display su schermo
: 32 x 55 mm-
Filtro segnali di interferenza: sì-
Allarme visivo e acustico: sì-
Indicazione di sovrapposizione di range: sì, simboli ‘OL Ω’, ‘L0,01Ω’, “OL A”
- Indicazione di correnti di interferenza eccessive: sì, “Noise”, simbolo per la memorizzazione dei dati - 0
,01 Ω, alimentazione: 6 V (4 batterie AA (LR6) da 1,5 V)
- Consumo di corrente: max. 50 mA -
Indicazione batteria scarica: sì
- Spegnimento automatico: sì, dopo 5 minuti
- Resistenza di isolamento della guaina: superiore a 20 MΩ (500 V tra circuito e involucro)
- Resistenza di tensione: 3700 V / RMS CA (tra circuito e involucro)
- Campo
magnetico esterno massimo 40 mA: <1 V/m -
Categoria: CAT III 300 V, CAT IV 150 V (IEC61010-1)
- Temperatura ambiente di funzionamento e umidità relativa: 23 °C ± 5 °C, umidità <75%
- Dimensioni del tester L x P x A: 285 x 8 mm Peso del tester: 1 x 1 x 1 g
(batterie incluse)
Contenuto della confezione singola:
- Tester UT278A+: 1

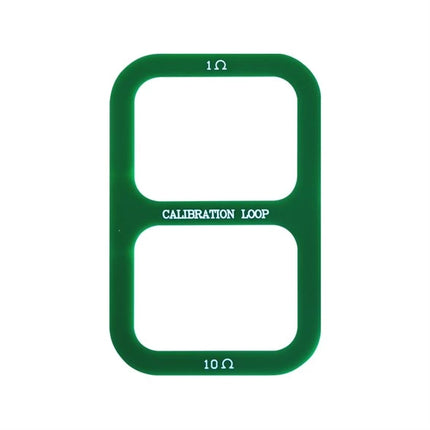

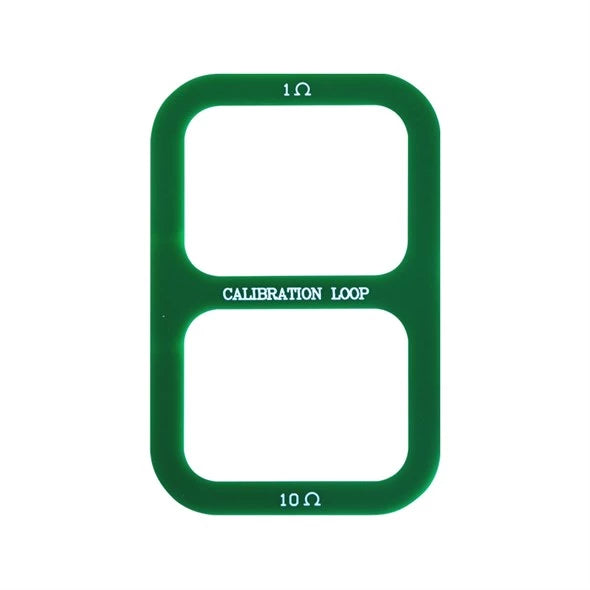

pz- Anelli di prova da 1 Ω e 10 Ω (calibrazione): 1
pz- Batteria da 1,5 V / AA (LR6): 4 pz.
>
Quantità standard per confezione: 1 pz -
Dimensioni standard della confezione: 370 x 110 x 300 mm
- Peso totale della confezione: 2,6 kg
Produttore:
https://www.uni-trend.com/
