Descrizione
Pinza

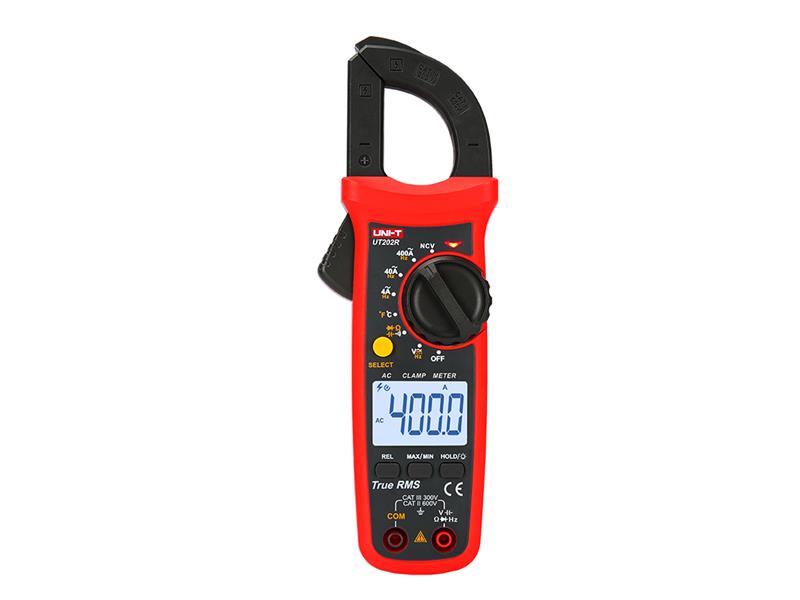

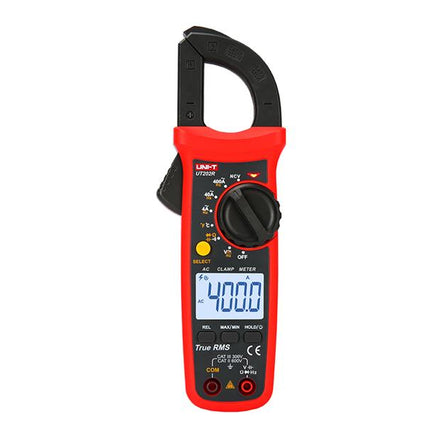

amperometrica digitale UNI-T UT202R Questo prodotto è coperto da una garanzia di 3 anni. La pinza amperometrica digitale UT202R viene utilizzata per misurare tensioni in CA e CC fino a 600 V, correnti in CA fino a 400 A e frequenze di tensione fino a 600 V. È dotata di protezione contro tensioni superiori a 600 V su tutti i campi di misura, oltre che di un allarme acustico e visivo. Display multisegmento a quattro cifre di 37 x 25 mm con retroilluminazione e frequenza di aggiornamento rapida (3 volte/s). L'apertura delle ganasce consente la misurazione su cavi con un diametro fino a 28 mm. Il sensore di campo elettrico senza contatto (NCV) consente il rilevamento di conduttori sotto tensione a due livelli di sensibilità – EFLo ed EFHi – per la distribuzione a bassa tensione a 110 V / 50 / 60 Hz e 230 V / 50 / 60 Hz. Sonda in dotazione – il cappuccio terminale sui puntali consente la misurazione della distribuzione BT in CAT III senza rischio di archi elettrici. Senza i cappucci terminali, i cavi di prova possono essere utilizzati solo per misurazioni su linee di distribuzione a bassa tensione in CAT II. Alimentazione: 2 batterie R03 da 1,5 V. Il consumo energetico del misuratore è di circa 1,8 mA. Il circuito è dotato di una funzione di risparmio energetico automatico. La corrente in standby è <11 μA, il che prolunga efficacemente la durata della batteria a circa 400 ore.
Parametri del prodotto:
- misurazione di tensione, corrente e frequenza di alta tensione fino a 600 V
- rilevamento del campo elettrico senza contatto (NCV)
- misurazione della temperatura da -1/>-°C a -100°C, display multisegmento e allarme
acustico/visivo - protezione contro tensioni superiori a 600 V a intervalli
-
commutazione automatica della portata - precisione garantita nell'intervallo dall'1% al 100% della portata
Parametri tecnici:
1. Misura della corrente CA (intervalli / risoluzione / precisione):
4.000 A / 0,001 A / 50 Hz ~ 100 Hz ± (4,0% + 10)
40,00 A / 0,010 A / 50 Hz ~ 100 Hz ± 2,0% / 100 Hz ± (4,0% + 10) 0,100 A / 50 Hz ~ 100 Hz ± (2,0% +10)
- la precisione di monitoraggio della frequenza durante la misurazione della corrente CA nell'intervallo da 50 a 100 Hz è ± (1,0% + 5) con una risoluzione di 0,1 Hz
- protezione da sovraccarico a 420 A
>
Misura della tensione CA (intervallo / risoluzione / precisione):
4.000 V / 0,001 V / da 10 Hz a 10 kHz ± (1,0% + 5)
40,00 V / 0,010 V / da 10 Hz a 10 kHz ± (0,8% / 0,8% +5) / da 10 Hz a 10 kHz ± (0,8% +5)
600,0 V / 1.000 V / da 10 Hz a 10 kHz ± (0,8% +5)
- precisione di monitoraggio della frequenza durante la misurazione della tensione CA nell'intervallo da 10 Hz a ± 10 kHz con una risoluzione di ± 10 kHz Da 0,01 Hz a 0,01 kHz
- Protezione da sovraccarico a 600 Vrms -
Impedenza di ingresso circa 10 MΩ
3. Misura della tensione CC (intervallo / risoluzione / precisione):
400,0 mV / 0,100 mV / ± (0,7% +3)
4,000 V / 0,001 V / ± (0,5% +2)
40,00 V / 0,010 V / 0,010 V / 0,010 V / ± (0,7% +3) 0,100 V / ± (0,7% +3)
600 V / 1.000 V / ± (0,7% +3)
- impedenza di ingresso circa 10 MΩ
- protezione da sovraccarico a 600 Vrms
4. Misura della resistenza (intervalli / risoluzione / precisione):
400,0 Ω / 0,1 Ω / ± (1,0% +2)
4.000 kΩ / 0,001 kΩ / ± (0,8% +2)
40,00 kΩ / 0,01 kΩ / 0,01 kΩ / ±40,8 kΩ / ±2,0 kΩ / 0,1 kΩ / ± (0,8% +2)
4.000 MΩ / 0,001 MΩ / ± (2,0% +5)
40,00 MΩ / 0,01 MΩ / ± (2,0% +5)
- protezione da sovraccarico a 600 Vrms
>
Misura della capacità (intervalli / risoluzione / precisione):
4.000 nF / 0,001 nF / ± (4,0% +10)
40,00 nF / 0,01 nF / ± (4,0% +10)
400,0 nF / ±4 nF / ±4 nF / ±4 nF (0,01 nF / ± (4,0% +10) +10)
4.000 μF / 0,001 μF / ± (4,0% +5)
40,00 μF / 0,01 μF / ± (4,0% +5)
400,0 μF / 0,1 μF / ± (4,0% +5,0,01 μF / 0,01 μF / ± (4,0% +5)) 10
,0%- protezione da sovraccarico a 600 Vrms
6. Misura della temperatura (intervalli / risoluzione / precisione):
da -40 °C a +40 °C/1 °C / ±4 °C
da +40 °C a +500 °C/1 °C/ ±(1,5% +5)
da +500 °C a +1000 °C/±(2 °C/1 °C/±(1,5% +5) +5)
da -40 °F a +104 °F/1 °F/± 6 °F
da +104 °F a +932 °F/1 °F/ ± (2,0 +6)
da +932 °F a +1832 °F/1 °F/ ± (2,5% +4/7)
Verifica della continuità del circuito:
- se la resistenza misurata è inferiore a 10 Ω, il segnale di continuità del circuito emette un segnale acustico -
se la resistenza misurata è superiore a 31 ohm, il segnale di circuito aperto non emette alcun segnale acustico -
tensione a circuito aperto di circa 2
,0 V - misurazione nell'intervallo
di protezione da sovraccarico 06
sovraccarico - 0 Ω Vrms
8. Misura del diodo:
- in direzione diretta, la caduta di tensione attraverso la giunzione del semiconduttore è inferiore o uguale a 2
V- per una giunzione al silicio, una caduta di tensione tipica è compresa tra 0,5 e 0
,8 V- tensione a circuito aperto di circa 2
,2 V- misurazione nell'intervallo 4,900 V/
>
Sensore di campo elettrico senza contatto (NCV):
- consente il rilevamento di cavi sotto tensione in due modalità di sensibilità – EFLo ed EFHi – per la distribuzione a bassa tensione a 110 V / 50 / 60 Hz e 230 V / 50 / 60 Hz
Altri parametri:
Valore di misura:
HOLD: Sì
- Indicatore di batteria scarica: Sì
- Spegnimento automatico: Sì
- Alimentazione: batterie da 1,5 V (R03): 2 pz
- Dimensioni display retroilluminato: 37 mm x 25 mm -
Dimensioni del prodotto: 215 mm x 63 mm x 36 mm -
Peso netto del prodotto: 24
g - Colore del prodotto: grigio 24-8 g
Contenuto della confezione:
- Multimetro a pinza UT202R: 1 pz. Scatola: 40 pz
. - Dimensioni standard della scatola: 485 mm x 295 mm x 385 mm
- Peso lordo standard della scatola: 17,1 kg
PRODUTTORE: UNI-TREND
