Descrizione

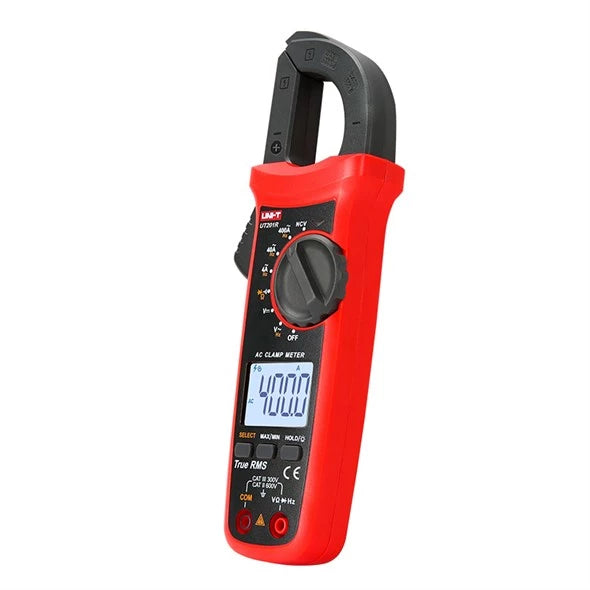

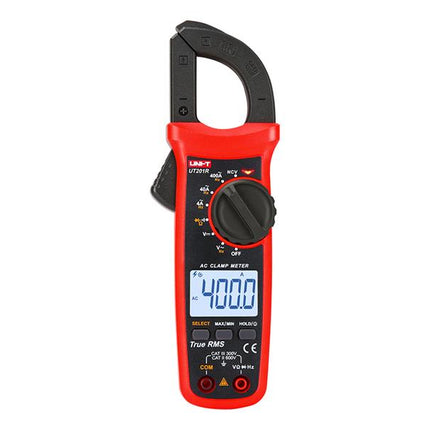

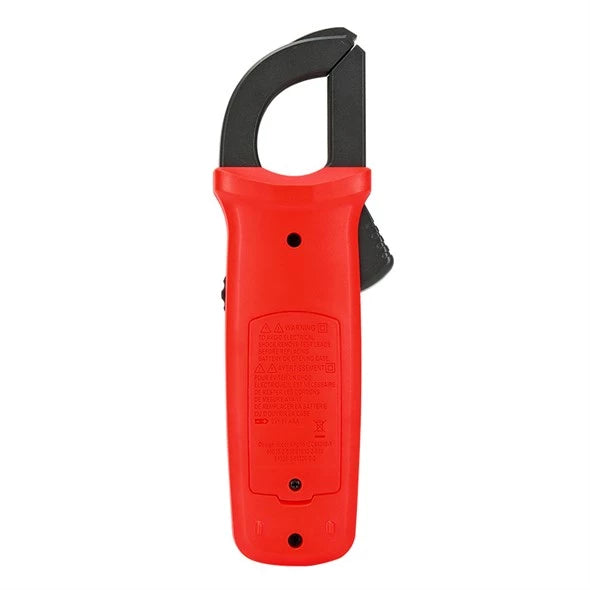

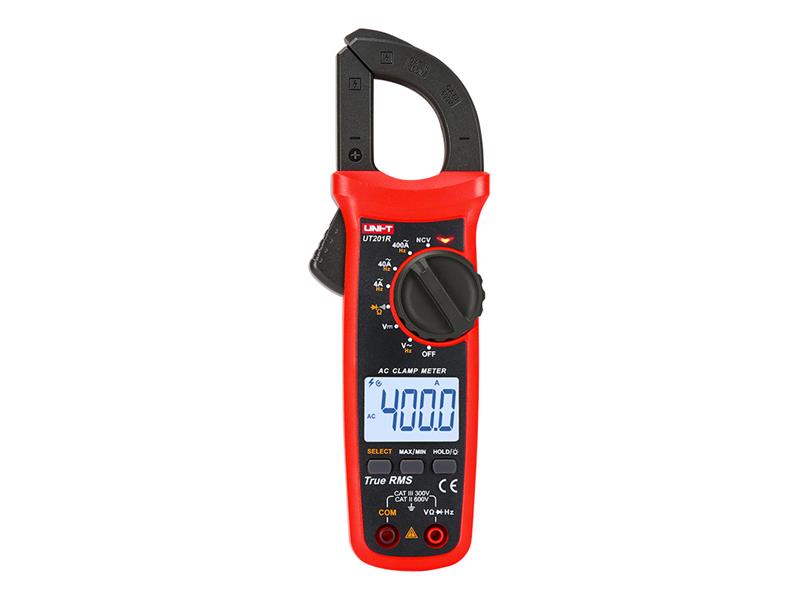

Pinza amperometrica
UNI-T UT201R Questo prodotto è coperto da una garanzia di 3 anni. La pinza amperometrica digitale UT201R viene utilizzata per misurare tensioni in corrente alternata e continua fino a 600 V, correnti in corrente alternata fino a 400 A e frequenze di tensione fino a 600 Hz. È dotata di protezione contro tensioni superiori a 600 V su tutti i campi di misura, oltre che di un allarme acustico e visivo. Display multisegmento a quattro cifre di 37 x 25 mm con retroilluminazione e frequenza di aggiornamento elevata (3 volte/s). L'apertura delle ganasce consente la misurazione su cavi con un diametro fino a 28 mm. Il sensore di campo elettrico senza contatto (NCV) consente il rilevamento di conduttori sotto tensione a due livelli di sensibilità – EFLo ed EFHi – per la distribuzione a bassa tensione a 110 V / 50 / 60 Hz e 230 V / 50 / 60 Hz. Sonda in dotazione – il cappuccio terminale sui puntali consente la misurazione della distribuzione BT in CAT III senza rischio di archi elettrici. Senza i cappucci terminali, i cavi di prova possono essere utilizzati solo per misurazioni su linee di distribuzione a bassa tensione in CAT II. Alimentazione: 2 batterie R03 da 1,5 V. Il consumo energetico del misuratore è di circa 1,8 mA. Il circuito è dotato di una funzione di risparmio energetico automatico. Il consumo di corrente in standby è <11 μA, il che prolunga efficacemente la durata della batteria a circa 400 ore.
Parametri del prodotto:
- misurazione di tensione, corrente e frequenza di alta tensione fino a 600 V
- rilevamento del campo elettrico senza contatto (NCV)
- display di allarme e protezione visiva superiore al segnale acustico / ad es. 600 V a intervalli
-
commutazione automatica della portata - precisione garantita nell'intervallo dall'1% al 100% della portata
Parametri tecnici:
1. Misura della corrente CA (intervalli / risoluzione / precisione):
4.000 A / 0,001 A / 50 Hz ~ 100 Hz ± (4,0% + 10)
40,00 A / 0,010 A / 50 Hz ~ 100 Hz ± 100,0%
(2,0) 0,100 A / 50 Hz ~ 100 Hz ± (2,0% + 10)
- la precisione del monitoraggio della frequenza durante la misurazione della corrente CA nell'intervallo da 50 a 100 Hz è ± (1,0% + 5) con una risoluzione di 0,1 Hz -
Protezione da sovraccarico a 420 A.>
Misura della tensione CA (intervallo / risoluzione / precisione):
4.000 V / 0,001 V / 10 Hz ~ 10 kHz ± (1,0% + 5)
40,00 V / 0,010 V / 10 Hz ~ 10 kHz ± 0,8% / 50,8% 0,100 V / 10 Hz ~ 10 kHz ± (0,8% + 5)
600,0 V / 1,000 V / 10 Hz ~ 10 kHz ± (0,8% + 5)
- precisione di monitoraggio della frequenza durante la misurazione della tensione CA all'interno dell'intervallo di risoluzione da 1,0% ± 5 a 1,0 kHz a 0,01 Hz fino a 0,01 kHz
- Protezione da sovraccarico a 600 Vrms
- Impedenza di ingresso circa 10 MΩ
3. Misura della tensione CC (intervallo / risoluzione / precisione):
400,0 mV / 0,100 mV / ± (0,7% + 3)
4,000 V / 0,001 V / ± (0,5% + 2)
40,00 V / 0,00 V / ±0,3)
400,0 V / 0,100 V / ± (0,7% + 3)
600 V / 1,000 V / ± (0,7% + 3)
- Impedenza di ingresso circa 10 MΩ
- Protezione da sovraccarico a 600 Vrms
4. Misura della resistenza (intervallo / risoluzione / precisione):
400,0 Ω / 0,1 Ω / ± (1,0% + 2)
4.000 kΩ / 0,001 kΩ / ± (0,8% + 2)
40,00 kΩ / 0,01 kΩ / ± (0,01 kΩ / ± (0,01 kΩ) 2)
400,0 kΩ / 0,1 kΩ / ± (0,8% + 2)
4.000 MΩ / 0,001 MΩ / ± (2,0% + 5)
40,00 MΩ / 0,01 MΩ / ± (2,0% + 5) protezione da sovraccarico al 6,0% + 5) -
50 Vrms
5. Verifica della continuità del circuito:
- se la resistenza misurata è inferiore a 10 Ω, il segnale di continuità del circuito emette un segnale acustico
- se la resistenza misurata è superiore a 31 ohm, il segnale di circuito aperto non emette un segnale acustico
- tensione a circuito aperto di circa 2
,0 V - misurazione nell'intervallo
di protezione da sovraccarico 06
sovraccarico - 0 Ω Vrms
6. Misura del diodo:
- in direzione diretta, la caduta di tensione attraverso la giunzione del semiconduttore è inferiore o uguale a 2,0 V
- per una giunzione al silicio, una caduta di tensione tipica è compresa tra 0,5 e 0
,8 V - tensione a circuito aperto di circa 2
,2 V - entro l'intervallo di misurazione di 4.000 V
7. Rilevamento del campo elettrico senza contatto (NCV):
- consente il rilevamento di conduttori sotto tensione in due modalità di sensibilità – EFLo ed EFHi – per la distribuzione a bassa tensione a 110 V/50/60 Hz e 230 V/50/60 Hz.
Altri parametri:
- HOLD
del valore di misura massimo e minimo -
indicatore di batteria scarica: sì
- spegnimento automatico: sì
- alimentazione a batteria da 1,5 V (R03): 2 pz
- dimensioni display retroilluminato: 37 mm x 25 mm -
dimensioni del prodotto: 215 mm x 63 mm x 36 mm -
peso netto del prodotto: 2/4 g
- grigio
Contenuto della confezione:
- Multimetro a pinza UT201R: 1 pz. 40 pz
. - Dimensioni standard della scatola: 485 mm x 295 mm x 385 mm
- Peso lordo standard della scatola: 16,6 kg
PRODUTTORE: UNI-TREND
https://www.uni-trend.com/
