Description

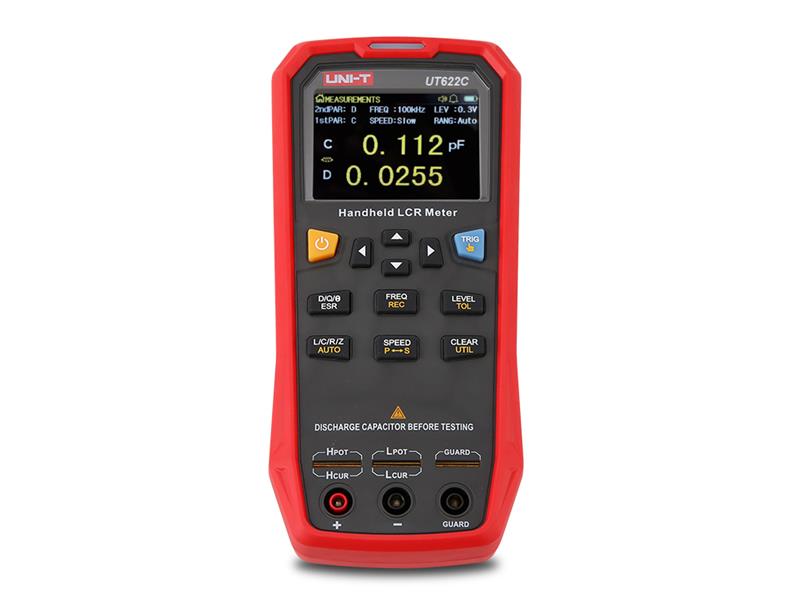

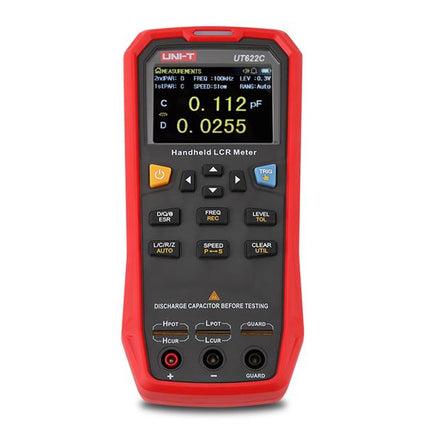

Устройството UT622C LRC е преносим тестер за компоненти — бобини (индуктивност), резистори (съпротивление) и кондензатори (капацитет) — както и за техните вторични характеристики: D (коефициент на загуби), Q (коефициент на качество), Θ (фазов ъгъл в градуси), Θ (фазов ъгъл в радиани) и ESR (еквивалентно последователно съпротивление или паралелно съпротивление). Параметрите на компонентите се измерват с помощта на променливо напрежение с избираема честота от 100, 120, 1000, 10000 Hz, 100 kHz и избираема амплитуда от 0,1 Vrms, 0,3 Vrms, 1,0 Vrms при изходно съпротивление на източника на сигнала от 100Ω. Най-високата точност на измерване е 0,1%.
Устройството разполага с интуитивен 2,8-инчов TFT LCD дисплей с десетстепенно регулируема яркост на подсветката, вградена Li-Pol батерия с голям капацитет 1800 mAh и miniUSB конектор за зареждане и пренос на данни към компютър. Максималната стойност на дисплея при измерване на първични параметри е 99999, а минималната стойност при измерване на вторични параметри е 0,0001. Режим на измерване – измерване, задействано от бутона TRI или команда от компютър; или непрекъснато измерване с регулируеми честоти на задействане на теста от 20x/сек, 5x/сек, 2x/сек. Конфигурация на терминалите 2+1 или 4+1 (с тестови кабели UTR-L100k-H, включени в комплекта на устройството).
Благодарение на технологичната си усъвършенстваност, устройството е подходящо и за професионална употреба – когато е свързано с компютър (PC), то създава станция за сортиране на компоненти въз основа на зададени параметри на толеранс и може да се използва в производствени линии, лаборатории и др. Интуитивен TFT LCD дисплей, 10 нива на
яркост – обхват на дисплея до 99 999 –
максимална точност 0
,1%– възможност за подбор на компоненти според зададени
допуски – измерване на променливо напрежение: 100, 120, 1000 Hz / измерване на амплитуда 0–1000 Hz. Напрежение: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
– избор на еквивалентен режим (за Z <100 Ω в серия, за Z >10 kΩ в паралел)
– автоматична
идентификация на компоненти – вградена Li-Pol батерия с голям капацитет: 3,7 V/1800 mAh: DC +5 V зарядно устройство
±0,25 V, >1A
– време на работа с едно зареждане на батерията: обикновено 8 часа
– функции в режим на записване на данни и статистика: AVG, MAX, MIN
– звуков сигнал при натискане на бутоните: да, може да се
деактивира/активира – опция за заключване на бутоните: да
1, 6, автоматично след изключване минути или
изключено – интерфейс за данни: mini USB
– скорост на пренос на данни към компютър: 9600/19200/38400
бода- Звукова и визуална аларма за резултатите от сравнението на толеранса: изключена, успешен,
неуспешен- Избор на звукова аларма: къс бип, дълъг бип, два къси бипа
в случай на отворена верига или късо съединение- Ресет
: да-
Настройка на стойността на толеранса от номиналната: 1% до 20%, по подразбиране 5%-
Преброяване на компоненти: всички, съответстващи, несъответстващи
Технически параметри:
- Диапазон на измерване за основни параметри на импеданса:
тип // минимална разделителна способност в диапазона на дисплея 0,001 μH до 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
капацитет C // 0,001 pF до 99,999 mF // 1 / 0,1 / 0,01 / 0,001 / 0,001 pF при 0,001 pF съпротивление ///>0,0 R
0,0. 99,999 MΩ // 0,0001 Ω
Общо съпротивление Z // 0,0001 Ω до 99,999 MΩ // 0,0001 Ω
- Диапазон на измерване на параметрите на вторичния импеданс:
тип // минимална разделителна способност // 0,000 диапазон на дисплея ////0000 диапазон на дисплея 9,9999 // 0,0001
Коефициент на качество Q // от 0,0001 до 99999 // 0,0001
фазов ъгъл в градуси Θ градуси // от -179,9° до 179,99° // 0,01°
фазов ъгъл в радиан / 2 радиана -Θ. 3,1416 радиана // 0,001 радиана
Еквивалентно съпротивление ESR // от 0,01 mΩ до 999,99 Ω // 0,01 mΩ
- дисплей: TFT LCD дисплей с подсветка с диагонал 2,8" и резолюция 320 x 240 пиксела
- 9999999 пиксела. Точност: най-добра 0
,1%- Избор на компоненти въз основа на зададена толеранс: да
- Измерване на напрежение: AC 100, 120, 1000, 10000 Hz или 100 kHz -
Измерване на амплитуда на напрежението: 0,1 Vrms, Vrms, 0,1 Vrms, пренос на данни 0,1 Vrms, 0, Да, след инсталиране на софтуера на компютър –
захранване: 1800 mAh Li-Pol батерия и/или 5 V ±0,25 V DC адаптер, >1 A
– автоматично управление на зареждането: дори когато устройството е изключено –
интерфейс за зареждане и данни: mini USB –
Работна среда: температура 5 до 35 °C, влажност ≤ 35% - Тегло със/без батерия: 305 g / 420 g
- Размери на продукта (В x Ш x Д): 192 x 93 x 44 mm -
Размери на опаковката: 225 x 220 x 63 mm -
Сертифициране за безопасност и ЕМС: IEC/EN 61010-1: 2010, EN 2013206, EN 61326-2-2: 2013
Съдържание на индивидуалната опаковка:
- Устройство UT622C: 1 бр. Кутия UTR-001: 1 бр
. - Ръководство за употреба: 1 бр.
Опаковка за клиенти на едро:
- стандартно количество в кутия: 10 бр
. - стандартни размери на кутията: 370 x 305 x 475 мм
- брутно тегло на 2 кашона: 2 кг
ПРОИЗВОДИТЕЛ: UNI-TREND
