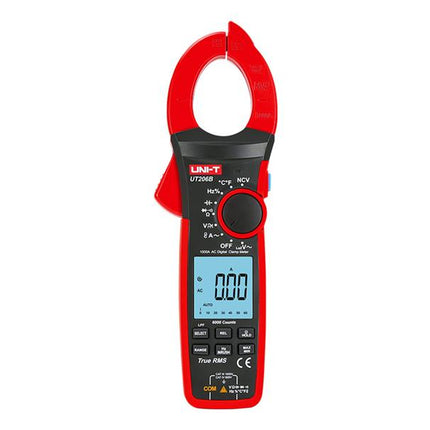

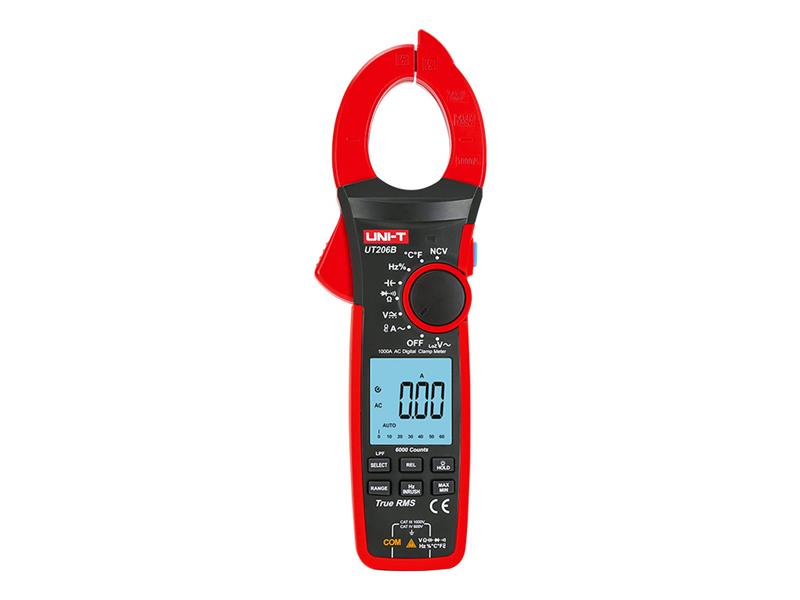

Мултиметър
с клещи UNI-T UT206B Този продукт се предлага с 3-годишна гаранция. Цифровият мултиметър с клещи UT206B се използва за измерване на променливо- и постояннотоково напрежение до 1000 V, променливотоков ток до 1000 A, както и нисконапрежени (LV) честоти до 10040 V Hz и честоти в диапазона от 10040 Hz до Hz. Измерва токове до 1000 A в диапазона от 40 Hz до 60 Hz и нискочестотни (LV) честоти от 10 Hz до 1 MHz. Разполага със защита срещу напрежения, надвишаващи 1000 V, както и звукови и визуални аларми във всички диапазони. Четирицифрен многосегментен дисплей с размери 43 x 45 mm с подсветка и бърза честота на обновяване (3 пъти/сек.). Максималната стойност, която може да се покаже, е 6000. Дисплеят разполага с 31-точкова аналогова скала (барграф). Отворът на челюстите позволява измерване на кабели с диаметър до 42 mm. Безконтактният детектор за напрежение (NCV) позволява откриване на проводници под напрежение. Включена е сонда – капачката на измервателните проводници позволява измерване на нисковолтовото разпределение в CAT III без риск от образуване на електрическа дъга. Без капачките измервателните проводници могат да се използват само на нисковолтови разпределителни линии от CAT II (например 230 V контакти). С затворения термодвойка тип K (никел-хром–никел-силициев температурен сензор) позволява измерване на температурата от -40 °C до 1000 °C. Сензорът представлява чувствителна индуктивна токова верига. Възможност за закупуване на гъвкава верига за измерване на токове до 3000 A. Захранване: 3 батерии R03 от 1,5 V. Консумацията на ток на уреда е приблизително 1,8 mA. Уредът разполага с автоматична функция за пестене на енергия – след 15 минути преминава в режим на готовност, където консумира само <50μA, което ефективно удължава живота на батериите. Функцията за пестене на енергия може да бъде деактивирана.
Технически характеристики на продукта:
- измерване на променливо/постоянно напрежение и променлив ток, съпротивление, диоди, непрекъснатост,
капацитет - автоматично
показване на полярността - измерване на честотата на нисковолтови (LV) токове и напрежения до 1000–40 V/Hz
измерване на нисковолтова (LV) честота в диапазона от 10 Hz до 1 MHz-
измерване на капацитет от 60 nF до 60
mF- измерване на температура от -40 до +1000 °C със затворен термодвойка тип K
- Измерване на (относителното) съотношение на напрежения и капацитети за аларма и множествени аларми – например защита срещу напрежения, надвишаващи 1000 V в интервали
– функция NCV – безконтактно откриване на проводници под
напрежение- Функция LoZ V – измерване с ниско входно съпротивление (около 2 kΩ) на устройството –
Функция INRUSH – измерване на преходни състояния до 100 ms – с допълнителна продължителност на пускане до 30 000 A. loop
– Функция LPF ACV – Измерване на променливо напрежение с нискочестотен филтър (около 2,5 kHz) на инвертори и честотни
регулатори –
Функция за измерване на честота/цикъл на работа – Избор между автоматично или ръчно
превключване – Вградена лампа
– Точността на тока и напрежението е гарантирана, когато измерването на тока и напрежението е в рамките на 10% от стойността; ако стойността излезе извън този диапазон, диапазонът трябва да бъде променен
Технически параметри:
1. Измерване на променлив ток (диапазони / разделителна способност / точност):
60,00 A / 0,010 A / 40 Hz ~ 400 Hz ±(2,0%+9)
600,0 A / 0,100 A / 40 Hz ~ 400 Hz ±(2,0%+A)
+1 40 Hz ~ 400 Hz ±(2,0%+5)
– точността на мониторинг на честотата при измерване на променлив ток в диапазона от 40 до 400 Hz е ± (0,1% + 3) при резолюция от 0,1 Hz
– Защита от претоварване при 1000 A
2. Измерване на пусков ток на променлив ток (диапазони / разделителна способност / точност):
60,00 A / 0,010 A / 40 Hz ~ 400 Hz ±(10,0% + 10)
600,0 A / 0,100 A / 40 Hz ~ 400 Hz ±(10,0% + 10)
1000,0 A / 1 A / 40 Hz ~ 400 Hz ±(10,0 % + 10)
– защита от претоварване при 1000 A
с гъвкава токова верига
30,00 A / 0,000 Hz / 40,010 Hz ±(10,0 % + 10)
300,0 A / 0,100 A / 40 Hz ~ 400 Hz ±(10,0 % + 10)
3000,0 A / 1 A / 40 Hz ~ 400 Hz ±(10,0 % + 10) защита
от претоварване -10 3000 A
3. Измерване на променливо напрежение (диапазон / разделителна способност / точност):
6 000 V / 0,001 V / 40 Hz ~ 400 Hz ±(1,2 % + 3)
60,00 V / 0,010 V / 40 Hz ~ 400 Hz ~ 400 Hz ±(1,2 % + 3)
60,00 V / 0,010 V / 40 Hz ~ 400 Hz ±(1,2% + 3) 0,100 V / 40 Hz ~ 400 Hz ±(1,0% + 8)
1000,0 V / 1 V / 40 Hz ~ 400 Hz ±(1,0%+8)
– точност на следене на честотата при измерване на променливо напрежение в диапазона от 40 Hz до +40,01 Hz –
Защита от претоварване при 1000 Vrms
– Входен импеданс приблизително 10 MΩ
4. LPF AC V (измерване с нискочестотен филтър прибл. 2,5 kHz)
(диапазон / разделителна способност / точност):
600,0 V / 0,1 V / ±(2,0%+5)
1000,0 V / 1 V / ±(2,0% + 5)
защита от претоварване на входа при 1,0%–0,0 V при претоварване-rm приблизително 10 MΩ
5. AC LPF V (измерване с ниско входно съпротивление, приблизително 2 kΩ)
(диапазон / разделителна способност / точност):
600,0 V / 0,1 V / ±(2,0%+5)
1000,0 V / 1 V / ±(2,0% + 5)
– защита от претоварване на входа при rm приблизително 2 kΩ
6. Измерване на DC
напрежение (диапазон / разделителна способност / точност):
600,0 mV / 0,100 mV / ±(0,8%+3)
6 000 V / 0,001 V / ±(0,5%+3)
60,00 V / 0,010 V / 0,010 V / +0,05 V / 0,100 V / ±(0,5%+3)
1000,0 V / 1 V / ±(0,5%+3)
– защита от претоварване при 1000 Vrms
– входно съпротивление приблизително 10 MΩ
7. Измерване на
съпротивление (диапазон / разделителна способност / точност):
600,0 Ω / 0,1 Ω / ±(1,0%+3)
6 000 kΩ / 0,001 kΩ / ±(1,0% + 2)
60,00 kΩ / 0,01 kΩ / 0,01 kΩ / % + 0,0,0,0,0,0,0,0,Ω /> 0,1 kΩ / ±(1,0% + 2)
6 000 MΩ / 0,001 MΩ / ±(2,0%+8)
60,00 MΩ / 0,01 MΩ / ±(2,0%+8)
– защита от претоварване при напрежение на отворена верига 1000 Vrms, приблизително
– 1 V
8. Проверка на непрекъснатостта на веригата:
- ако измереното съпротивление е по-малко от 30 Ω, сигналът за непрекъснатост издава звуков сигнал -
при измерено съпротивление, по-голямо от 70 Ω, сигналът за отворена верига не издава звуков сигнал -
неточност между 31 Ω и 69 Ω
- 600 Ω, с разделителна способност 0
,1 Ω - защита от претоварване при 1000 Vrms
9. Измерване на диод:
- в пряка посока падът на напрежението през полупроводниковия преход е по-малък или равен на 2 V
; - за силициев преход типичният пад на напрежението е от 0,5 до 0,8 V; - напрежение при отворена верига от приблизително 3,0 V
; - измерване в диапазона 000 V, с разделителна способност 6,00 V, 0,001 V
10. Измерване на
капацитет (диапазон / разделителна способност / точност):
60,00 nF / 0,01 nF / ±(4,0%+25)
600,0 nF / 0,1 nF / ±(4,0%+5)
6000 μF / 0,001 μF ±(4,0%+5)
60,00 μF / 0,01 μF / ±(4,0% + 5)
600,0 μF / 0,1 μF / ±(4,0%+5)
6,000 mF / 0,001 mF / ±10,0% / 0,1 μF / 0,1 μF / ±(4,0%+5) / ±10,0%+9
– защита от претоварване при 1000 Vrms
11. Измерване на
температурата (диапазони / разделителна способност / точност):
от -40 °C до +300 °C / 0,1 °C / ± 1,0 °C +20
от +300 °C до +1000 °C / 1 °C / ±(1,0%+2)
от +573 °F до +1832 °F / 1 °F / ±(1,0%+4)
12. Измерване на честотата и работния цикъл (запълване)
(диапазони / разделителна способност / точност):
честота: 10 Hz до 1 MHz / 0,01 Hz до 1 kHz / ± (0,1% + 3)
Запълване: 10% до 99,1% / ±99,0% / ±7)
- Забележка 1) Чувствителност на измерването:
10 Hz до 100 kHz: 250 mVrms ≤ амплитуда на входа ≤ 20 V RMS
100 kHz до 10 MHz: 600 mV RMS ≤ амплитуда на входа ≤ 20 V RMS
Забележка: 2) Измерването на производителността (работен цикъл) е приложимо само за правоъгълни вълни от 10 Hz до 10 kHz:
2Vpp ≤ амплитуда на входа ≤ 20V p-p
- защита от претоварване при 1000 Vrms
13. Безконтактно измерване на електрическото поле (NCV):
- позволява откриване на проводници под напрежение - с увеличаване на откритото напрежение се показват повече сегменти на бар-графиката; при по-висока стойност зумерът ще звучи по-често и светодиодът ще започне да мига. (съотношение) за измерване на напрежение и капацитет: да-
HOLD: да-
индикатор за ниско ниво на батерията: да-
Автоматично изключване: да-
Захранване: 1,5 V батерии (R03): 2 бр
.- Размер на дисплея с подсветка: 43 x 45 mm-
Размери на продукта: 81 x 27/4 x 81 x 27 mm. Тегло на продукта:
492 g- Цвят на продукта: червен и сив
Съдържание на опаковката:
- Клемови мултиметър UT206B: 1 бр
. - Измервателни кабели: 1 чифт
- Термодвойка тип K до 1000°C: 1 бр.
3:
>-R<03/> Ръководство за употреба: 1 бр.
Опаковка за търговия на едро:
- стандартно количество в кашон: 10 бр
. - стандартни размери на кашона: 355 мм x 330 мм x 315 мм
- стандартно брутно тегло на кашона: 7,1 кг
