Description
Générateur

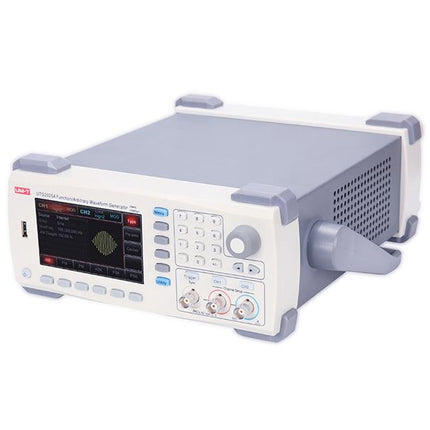

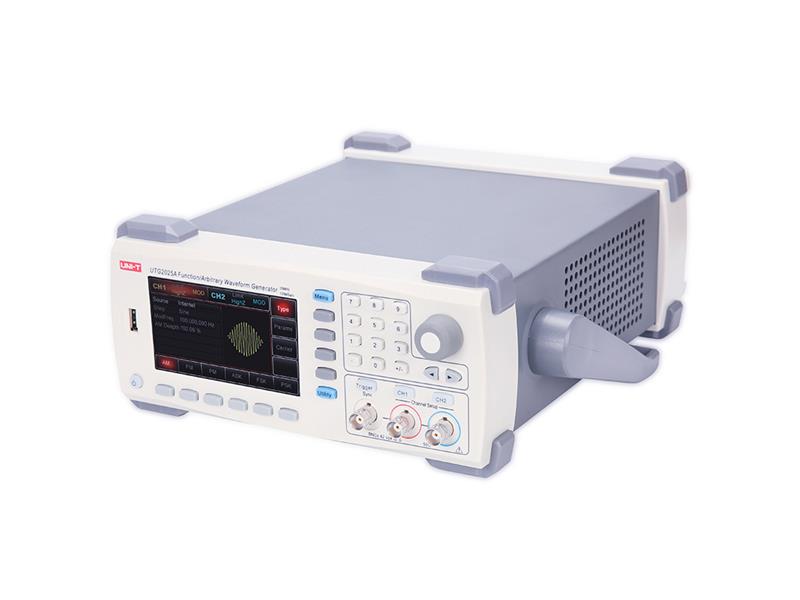

de signaux arbitraires UNI-T UTG2025A. Ce produit est couvert par une garantie de 3 ans. Le générateur de signaux arbitraires UTG2025A est un générateur moderne à deux canaux qui utilise la technologie de synthèse numérique directe pour produire une sortie de signaux arbitraires précise et stable avec une résolution de 1 μHz. La modulation du signal est disponible avec différents types de modulation, tels que AM, PM, FM, ASK, FSK, etc., à partir d'une source interne ou externe, ainsi qu'un balayage linéaire et logarithmique. Le panneau est conçu de manière ergonomique pour une utilisation aisée. Le générateur est destiné à la conception, aux tests, au débogage et à la réparation de dispositifs électroniques et électroacoustiques, tels que les circuits et les équipements de test dans les systèmes cellulaires et sans fil, la radio, la télévision et les systèmes radio ; aux tests de composants semi-conducteurs, etc. Grâce à la technologie DDS, il est capable de générer des signaux précis et clairs avec une distorsion minimale. Un panneau facile à utiliser, avec un fonctionnement simple et un affichage clair, vous permet de travailler de manière beaucoup plus efficace et rapide. Il dispose d'une interface USB et d'un logiciel puissant pour le transfert de données vers un ordinateur. Il offre un excellent rapport qualité-prix et une gamme de fonctionnalités.
Caractéristiques techniques :
- générateur à deux canaux - 2 canaux équivalents et
indépendants - synthèse numérique du
signal DDS - génération de signaux sinusoïdaux avec une fréquence de 1 μHz à 25 MHz et une fréquence de génération de
signaux carrés de 25 MHz, de 1 μHz à 5 MHz
- génération d'autres formes d'onde (sinusoïdale, carrée, rampe, triangulaire, impulsionnelle, bruit, CC, arbitraire)
- types de modulation de signal : AM, FM, PM, ASK, FSK, PSK, PWM à partir de sources internes et externes -
prise en charge du déclenchement manuel des signaux de balayage et de rafale -
prise en charge de la sortie
manuelle - Mesure de fréquence haute précision 6 bits des signaux externes compatibles TTL jusqu'à 200 MHz
- Amplitude de sortie du signal jusqu'à 10 Vpp à une impédance de 50 Ω ou jusqu'à 20 Vpp en mode haute
impédance- Taux d'échantillonnage de 125 M/s et résolution
verticale de 14 bits- Interface USB capable de stocker jusqu'à 16 groupes
de formes d'onde numériques variables- Panneau avant pour l'entrée des formes
d'onde- Interface hôte USB sur le panneau arrière, logiciel
PC puissant- Connecteur LAN sur le panneau arrière pour les mises à jour du
micrologiciel- Bouton multifonction et pavé numérique pour une utilisation
facile- Aide
système- Écran LCD TFT couleur haute résolution de 4,3 pouces
Paramètres techniques du canal :
/> 2-
Taux d'échantillonnage : 125 MS/s -
Fréquence de sortie : jusqu'à 25 MHz
- Résolution en fréquence : 1 μHz -
Résolution verticale : 14 bits
- Profondeur de mémoire : 8 kpts -
Longueur d'onde de toute forme d'onde : 8 pts ~ 8 kpts Types de
signaux - Fréquences générées par
br/> sinusoïdale : de 1 μHz à 25 MHz
rectangulaire : de 1 μHz à 5 MHz
rampe (en dents de scie) : de 1 μHz à 400 kHz
- impulsion : de 1 μHz à 5 MHz
- autre : de 1 μHz à 5 MHz
-
bruit/5
MHz-/25 MHz
- plage d'amplitude : 1 mVpp à 10 Vpp (50 Ω), 2 mVpp à 20 Vpp (High Z)
- types de modulation : AM, FM, PM, ASK, FSK, PSK, PWM, balayage
- mesure de fréquence des signaux compatibles TTL : oui, dans la gamme des 1 000 MHz - précision de 1 000 MHz (
ppm) - impédance de sortie : réglable de 1 Ω à 1 kΩ, ou haute impédance (High Z), réglage d'usine 50 Ω
- protection contre les courts-circuits en sortie : oui
- distorsion totale à 20 kHz, 1 Vpp (valeur typique) : < 0
,2 %- coefficient de vieillissement la première année :
1 ppm, 0,5 ppm/°C -
coefficient de température : < 2 ppm/°C -
écran : LCD TFT de 4,3 pouces de diagonale, WVGA (480 x 272 pixels)
- interface USB : oui
- alimentation : CA 100 V à 240 V, 50 Hz, 60 Hz-
Consommation électrique : <40
W- Protection : fusible 250 V, T2 A-
Poids : 3,2 kg-
Dimensions : 265 x 110 x 320 mm-
Couleur du produit : blanc et gris

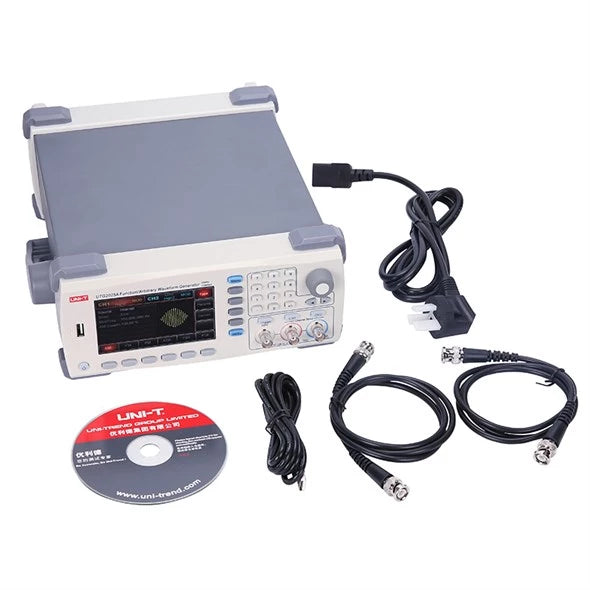

Contenu de l'emballage individuel :- 5 UTG/Générateur : 1 pièce-
Câble d'alimentation : 1 pièce-
Câble d'interface USB : 1 pièce-
Câble BNC-BNC : 2 pièces-
CD du logiciel PC : 1 pièce-
Manuel en tchèque et en anglais : 1 pièce
Emballage pour les clients grossistes : quantités standard par carton : - 2 pièces 380 x 330 x 320 mm
- Poids brut du carton : environ 8,5 kg
FABRICANT : UNI-TREND
