Multimètre

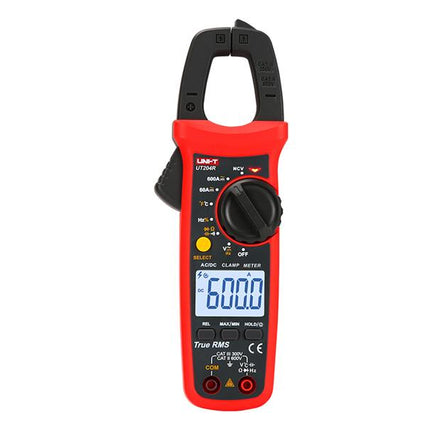

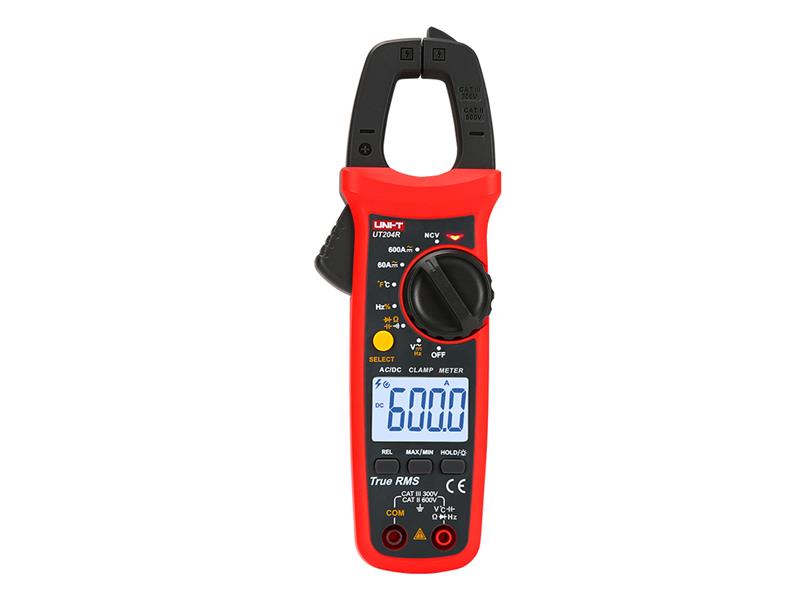

à pince UNI-T UT204R Ce produit est couvert par une garantie de 3 ans. Le multimètre à pince numérique UT204R permet de mesurer des tensions CA et CC jusqu'à 600 V, des courants CA et CC jusqu'à 600 A, ainsi que des fréquences comprises entre 10 Hz et 60 kHz, jusqu'à 1 600 V pour la basse tension et 10 MHz pour la haute tension. Il est doté d'une protection contre les tensions supérieures à 600 V sur toutes les plages, ainsi que d'une alarme sonore et visuelle. Affichage multisegment à quatre chiffres de 37 x 25 mm avec rétroéclairage et taux de rafraîchissement rapide (3 fois/s). L'ouverture des mâchoires permet de mesurer des câbles d'un diamètre allant jusqu'à 28 mm. Le capteur de champ électrique sans contact (NCV) permet la détection de conducteurs sous tension à deux niveaux de sensibilité – EFLo et EFHi – pour la distribution basse tension à 110 V/50/60 Hz et 230 V/50/60 Hz. Sonde fournie : l'embout des cordons de mesure permet de mesurer la distribution basse tension en CAT III sans risque d'arc électrique. Sans embouts, les cordons de mesure ne peuvent être utilisés que sur des lignes de distribution basse tension en CAT II. Grâce au thermocouple de type K inclus (capteur de température nickel-chrome-nickel-silicium), il permet de mesurer des températures comprises entre -40 °C et 1 000 °C. Alimentation : 2 piles R03 de 1,5 V. La consommation électrique du multimètre est d'environ 1,8 mA. Le circuit dispose d'une fonction d'économie d'énergie automatique. La consommation en mode veille est inférieure à 11 μA, ce qui prolonge efficacement la durée de vie des piles jusqu'à environ 400 heures.
Caractéristiques du produit :
- Mesure de la tension, du courant et de la fréquence haute tension jusqu'à 600 V
- Mesure de la fréquence de 10 Hz à 10 MHz
-
Capacités de mesure : 60 mF
- Mesure de la température de -40 à +1000 °C
- Mesure du rapport (relatif) entre tensions et capacités
- Affichage multisegment et alarme
sonore/visuelle - Protection contre les tensions supérieures à 600 V par intervalles
- Détection sans contact des tensions sous tension et précision de commutation des conducteurs sous tension
-
garantie dans la plage de 1 % à 100 % de la plage
Paramètres techniques :
1. Mesure du courant alternatif (plages / résolution / précision) :
60,00 A / 0,010 A / 50 Hz ~ 100 Hz ± (2,0 % + 5)
600,0 A / 0,100 A / 50 Hz ~ 100 Hz ± (2,0 % + 5) La précision de la surveillance de la fréquence CA dans la plage de 50 à 100 Hz est de ± (1,0 % + 5) avec une résolution de 0,1 Hz
- protection contre les surcharges à 620 A
2. Mesure du courant continu (plages / résolution / précision) :
60,00 A / 0,010 A / ± (2,0 % + 5)
600,0 A / 0,100 A / ± (2,0 % + 5)
- protection contre les surcharges à 620 A
>
>
6 000 V / 0,001 V / 10 Hz ~ 10 kHz ± (1,0 % + 5)
60,00 V / 0,010 V / 10 Hz ~ 10 kHz ± (0,8 % / 0,0 % + 5) / 10 Hz ~ 10 kHz ± (0,8 % + 5)
- précision de surveillance de la fréquence lors de la mesure de la tension alternative dans la plage de 10 Hz à 60 kHz ± (0,5 % + 2) avec une résolution de 0,01 Hz à 0,01 kHz
- protection
contre les surcharges d'entrée - 0,01 kHz
- protection contre les
surcharges - 60/0 V rm. 10 MΩ
4. Mesure de tension continue (plage / résolution / précision) :
600,0 mV / 0,100 mV / ± (0,7 % + 3)
6 000 V / 0,001 V / ± (0,5 % + 2)
60,00 V / 0,010 V / 0,010 V / 0,010 V / 0,010 V / ±0,001 V / ± (0,5 % +2) / 0,100 V / ± (0,5 % +2)
- impédance d'entrée env. 10 MΩ
- protection contre les surcharges à 600 V rm
5. Mesure de résistance (plages / résolution / précision) :
600,0 Ω / 0,1 Ω / ± (1,0 % +2)
6 000 kΩ / 0,001 kΩ / ± (0,8 % +2)
60,00 kΩ / 0,01 kΩ / 0,01 kΩ / 60,8 kΩ ±2,0 kΩ 0,1 kΩ / ± (0,8 % +2)
6 000 MΩ / 0,001 MΩ / ± (2,5 % +5)
60,00 MΩ / 0,01 MΩ / ± (2,5 % +5)
- protection contre les surcharges à 600 Vrms en circuit ouvert
- env. 1 V
6. Mesure de la capacité (plages / résolution / précision) :
60,00 nF / 0,01 nF / ± (4,0 % +5)
600,0 nF / 0,1 nF / ± (4,0 % +5)
6 000 μF / 0,001 μF / ± (4,0 % +5)
60,00 μF / 0,01 μF / ± (4,0 % +5)
600,0 μF / 0,1 μF / ± (4,0 % +5)
6 000 μF / 0,001 μF / ± 10
,0 %- protection contre les surcharges à 600 Vrms
7. Mesure de température (plages / résolution / précision) :
-40 °C à +40 °C / 1 °C / ± 4 °C
+40 °C à +500 °C / 1 °C / ± (1,5 % +5)
+500 °C à +1 000 °C / ± 2 °C / 1,5 °C
-40 °F à +104 °F / 1 °F / ± 6 °F
+104 °F à +932 °F / 1 °F / ± (2,0 +6)
+932 °F à +1832 °F / 1 °F / ± 4
%
Mesure de fréquence et de charge (plages / résolution / précision) :
fréquence : 10 Hz à 10 MHz / 0,01 Hz à 0,01 MHz / ± (0,1 % + 4)
charge : 0,1 à 99,9 % / 0,1 % / ± 5)
Remarque/+5. Sensibilité :
≤ 100 kHz : 200 mVrms ≤ amplitude d'entrée ≤ 30 V RMS
> 100 kHz ~ 1 MHz : 600 mV RMS ≤ amplitude d'entrée ≤ 30 V RMS
> 1 MHz amplitude d'entrée : 1 MHz ~ 1 MHz ≤ 30 V RMS
- Remarque 2) La mesure du rapport cyclique (duty ratio) s'applique uniquement aux ondes carrées ≤ 10 kHz, amplitude : 1 V crête
à crête. Fréquence ≤ 1 kHz. Rapport cyclique : 10,0 % ~ 95,0 %. Fréquence
de fonctionnement :
1 kHz. 30,0 % ~ 70,0
%. Protection contre les surcharges à 600 V eff.
9. Vérification de la continuité du circuit :
- si la résistance mesurée est inférieure à 10 Ω, le signal de continuité du circuit déclenche un buzzer -
si la résistance mesurée est supérieure à 31 Ω, le signal de circuit ouvert ne déclenche pas de buzzer
- incertitude dans la plage de 10 Ω à 31 Ω. Plage de
600 Ω - Protection contre les surcharges à 600 V RMS
10. Mesure de diode :
- en sens direct, la chute de tension aux bornes de la jonction semi-conductrice est inférieure ou égale à 2 V
- pour une jonction au silicium, la chute de tension typique est comprise entre 0,5 et 0
,8 V - tension en circuit ouvert d'environ 4,0 V
- mesure dans la plage de 6,000 V
Détection de champ électrique sans contact (NCV) :
- permet la détection de fils sous tension dans deux modes de sensibilité – EFLo et EFHi – pour la distribution basse tension à 110 V/50/60 Hz et 230 V/50/60 Hz
Autres paramètres :
- mesure des valeurs maximales et minimales
- mesure relative des valeurs maximales et minimales. Mode (rapport) pour la mesure de la tension et de la capacité : oui-
HOLD : oui
- indicateur de batterie faible : oui
- arrêt automatique : oui
- Alimentation : piles 1,5 V (R03) : 2 pièces
- Taille de l'écran rétroéclairé : 37 mm x 25 mm -
Dimensions du produit : 631,5 mm x 631 mm
- Poids net du produit : 235 g -
Couleur du produit : rouge et gris
Contenu de l'emballage :
- Multimètre à pince UT204R : 1 pièce-
Cordons de mesure : 1
paire- Thermocouple de type K jusqu'à 101 V : 0 pièce
(R03) : 2 pièces
- Manuel d'utilisation : 1 pièce
Emballage de gros :
- Quantité standard par carton : 40 pièces-
Dimensions standard du carton : 485 mm x 295 mm x 385 mm-
Poids brut standard par carton : 16/F : 7 kg
