Description
Ce produit est couvert par une garantie de 3 ans.

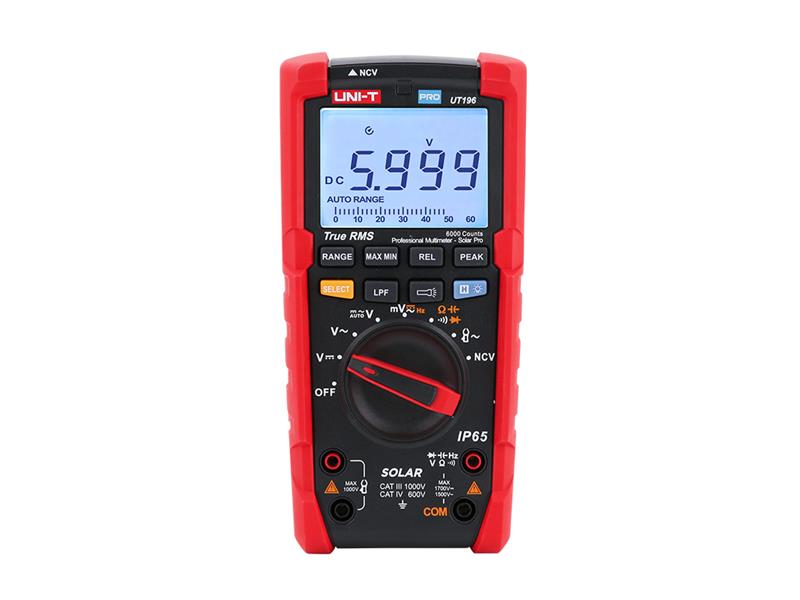

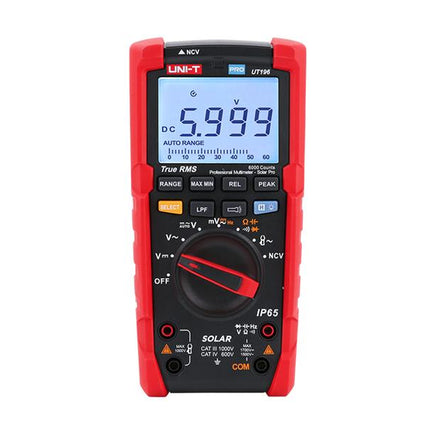

Le multimètre solaire UT196 True RMS de UNI-T est un produit de qualité professionnelle conçu pour les professionnels qui installent ou entretiennent des centrales photovoltaïques ou éoliennes. La conception de l'appareil lui permet de fonctionner dans des environnements extérieurs difficiles : il bénéficie d'un indice de protection IP65 et résiste à une chute d'une hauteur de 2 m. Ce multimètre mesure la tension continue jusqu'à 1 700 V et la tension alternative (valeur efficace) jusqu'à 1 500 V dans une plage de fréquences de 45 à 1 000 Hz. Avec la boucle de courant flexible UT-CS09D en option, il permet la mesure sans contact de courants alternatifs de 1,5 à 3 000 A, même dans des espaces confinés. De plus, l'UT196 mesure la fréquence, la résistance, la capacité, les transitions des semi-conducteurs et la continuité des circuits électriques.
La fonction passe-bas permet de filtrer les interférences RF générées par l'onduleur. Le mode basse impédance facilite le dépannage des circuits sensibles, ainsi que des circuits pouvant contenir des tensions parasites. Une lampe torche intégrée, un rétroéclairage lumineux et des alarmes sonores et visuelles permettent aux utilisateurs d'effectuer leur travail en toute sécurité et efficacement, même dans des environnements sombres et bruyants.
Le multimètre numérique solaire UT196 est conçu avec une protection contre les surcharges de 1 700 V CC, 1 500 Vrms CA et a été testé pour une utilisation en toute sécurité dans un environnement certifié CAT III 1 000 V, CAT IV, UK et CA 600 V, UK et CA 600 Vrms. cETLus.
Caractéristiques du produit :
- Multimètre multifonctionnel conçu pour une utilisation dans les installations photovoltaïques et éoliennes
en extérieur et en intérieur - mesure de la tension CA/CC, de la résistance, de la capacité, de la fréquence, des diodes, de la continuité des circuits, avec boucle de courant externe et courant CA
- écran LCD
- valeur maximale
rétroéclairée - affichage : ± 6000, les valeurs sont mises à jour 2 à 3 fois par seconde
- graphique à barres analogique : oui, 31 segments, fréquence de mesure de 30 fois par seconde
- sélection de gamme : automatique / manuelle
- détection automatique de tension CA/CC : oui
- mesure de champ électromagnétique sans contact (NCV) : oui
- test de diodes (jonctions semi-conductrices) : oui, tension en circuit ouvert env. 3 V
- test de continuité des circuits électriques : oui, le circuit est considéré comme fermé lorsque R ≤ 10 Ω, le buzzer émet alors un bip
- filtre passe-bas (LPF) intégré : oui, lorsque le LPF est activé, les tensions parasites supérieures à 1,2 kHz sont atténuées de ≥ -3 dB/0>Hz par rapport à l'atténuation
mesurée en Hz. oui
- Maintien de la valeur de crête : oui
- Maintien des données : oui
- Mode Max/Min : oui
- Alimentation : pile 9 V / 6F22 -
Indication de pile faible : oui, lorsque la tension descend en dessous de <7,5 V - Arrêt automatique en cas
d'inactivité - 1 minute -
Lampe torche intégrée : oui
- Indicateur sonore et visuel : oui
Paramètres techniques :
Mesure de tension continue (V) : Plage / Résolution / Précision
600,0 mV / 0,1 mV / ±(0,5 %/1 V/5,0)
±(0,2 % + 5)
60,00 V / 0,01 V / ±(0,2 % + 5)
600,0 V / 0,1 V / ±(0,2 % + 5)
1 700 V / 1 V / ±(0,2 % + 5)
La plage d'entrée est d'environ mV/CC. 1 GΩ.
Mesure de tension CA (V) : Plage / Résolution / Précision
600,0 mV / 0,1 mV / 45 Hz à 500 Hz : ± (0,8 % + 3) ; de 500 Hz à 1 kHz : ± (1,8 % + 3)
6 000 V / 0,001 V / de 45 Hz à 500 Hz : ± (0,8 % + 3) ; de 500 Hz à 1 kHz : ± (1,8 % + 3)
60,00 V / 0,01 V / 45 Hz à 500 Hz : ± (0,8 % + 3) ; 500 Hz à 1 kHz : ± (1,8 % + 3)
600,0 V / 0,1 V / 45 Hz à 500 Hz : ± (0,8 % + 3) ; 500 Hz à 1 kHz : ± (1,8 % + 3)
1 500 V / 1 V / 45 Hz à 500 Hz : ± (0,8 % + 3) ; 500 Hz à 1 kHz : ± (1,8 % + 3)
L'impédance d'entrée dans la gamme mV/CA est d'environ 10 MΩ.
Mesure automatique de tension CA/CC : sélection automatique de gamme / Résolution / Précision
0 V à 600,0 V / 0,1 V / CC à 500 Hz : ± (2,0 % + 3) ; 500 Hz à 1 kHz : ± (4,0 % + 3)
Avec la sélection automatique de gamme, le filtre passe-bas (LPF) et la sélection de maintien de crête ne sont pas disponibles ; l'impédance d'entrée est de 2 MΩ
Mesure de résistance : plage / résolution / précision
600,0 Ω / 0,10 Ω / ±20,10 Ω / ±20,10 Ω 1 Ω / ± (0,8 % + 2)
60,00 kΩ / 10 Ω / ± (0,8 % + 2)
600,0 kΩ / 100 Ω / ± (0,8 % + 2)
6 000 MΩ / 1 kΩ / ± (1,2 %/+6 Ω)<0br/>+3 Ω. (2,5 %+5)
Mesure de capacité : Plage / Résolution / Précision
60,00 nF / 0,01 nF / en mode REL : ± (3 % + 10)
600,0 nF / 0,1 nF / ± (1,9 % > +5,00 μF / 0,00 μF / 0,00 μF / 5,00 μF) ± (1,9 % + 5)
60,00 μF / 0,01 μF / ± (1,9 % + 5)
600,0 μF / 0,1 μF / ± (1,9 % + 5)
6 000 mF / 0,001 mF / ± (5 % > +5)
0,001 mF / 0,001 mF / ± (5 % > +5) ± (5 % +5)
Mesure des courants alternatifs avec une boucle de courant flexible UT-CS09D : Plage / Résolution / Précision
30,00 A / 0,01 A / ± (0,8 % + 8)
300,0 A / 0,1 A / +300,0 A / 0,1 A / +0, ± (0,8 % + 8)
Mesure de fréquence : Plage / Résolution / Précision
60,00 Hz à 1 000 MHz / 0,1 Hz à 0,001 MHz / ± (0,08 % +4)
Autres paramètres de fonctionnement : -0,001 MHz 40 °C (32 °F – 104 °F)
- Température de stockage : -10 °C à 50 °C (14 °F à 122 °F)
- Humidité relative : ≤ 75 % HR (0 °C - 30 °C), ≤ 50 % HR (30 °C) Altitude de fonctionnement :
≤ 2 000 m
- Immunité CEM : conforme à la norme EN61326-1: 2013, EN61326-2-2:
2013 - Alimentation : pile 9 V / 6F22 -
Dimensions extérieures : 195 x 95 x 58 mm -
Poids : 4–85 g -
Test de chute : 2 m -
Certification : CE, UKCA, cETLus (CAT III 1000 V, CAT IV 600 V)
- Conforme aux normes : EN61010-1, EN61010-2-033, EN/IEC 61010-031 :-Contenu de l'emballage individuel :-/>
Multimètre UT196 Solar PRO : 1 pièce-
Cordons de mesure : 1
paire- Pile 9 V/6F22 : 1 pièce-
Manuel d'utilisation : 1 pièce
Fabricant :
UNI-TREND-
