Générateur

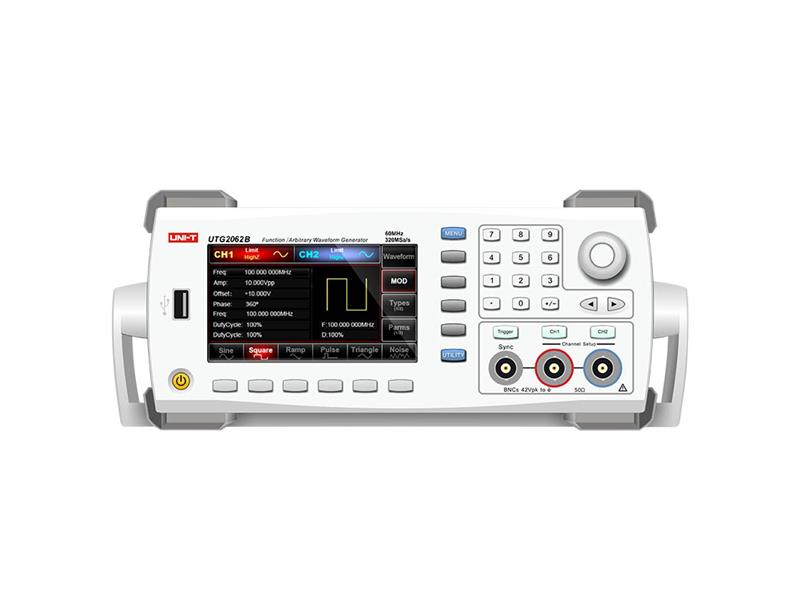

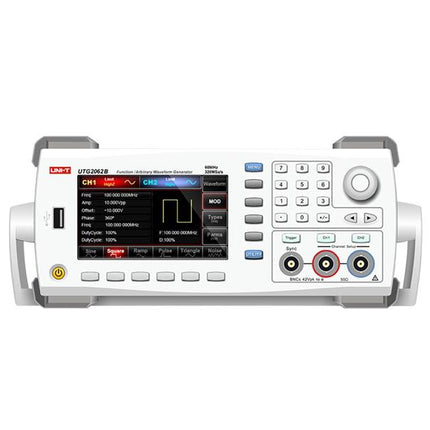

de fonctions UNI-T UTG2062B Le générateur de formes d'ondes arbitraires UTG2062B est un générateur moderne à deux canaux qui utilise la technologie de synthèse numérique directe pour produire une sortie de forme d'onde arbitraire précise et stable, avec une résolution de 1 μHz, une fréquence de sortie maximale de 60 MHz et un taux d'échantillonnage de 320 MS/s. La modulation du signal est disponible avec divers types de modulation tels que AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep, etc., à partir d'une source interne ou externe, via un balayage linéaire ou logarithmique. Le panneau est conçu de manière ergonomique pour une utilisation aisée. Le générateur est destiné à être utilisé pour la conception, le développement, les tests, le dépannage et la réparation d'appareils électroniques et électroacoustiques, tels que les circuits et dispositifs de test dans les systèmes cellulaires et sans fil, les systèmes de radio et de télévision ; les tests de composants semi-conducteurs, etc. Grâce à la technologie DDS, il est capable de générer des signaux précis et clairs avec une distorsion minimale. Un panneau facile à utiliser, avec un fonctionnement simple et un affichage clair, vous permet de travailler de manière beaucoup plus efficace et rapide. Il dispose d'une interface USB et d'un logiciel puissant pour le transfert de données vers un ordinateur. Plus de 160 formes d'onde sont stockées dans la mémoire interne non volatile, y compris des formes d'onde mathématiques, bioélectriques, médicales, trigonométriques, anti-trigonométriques et transitoires automobiles, etc. Il offre un excellent rapport qualité-prix et une large gamme de fonctions. Il peut être utilisé dans les laboratoires universitaires, les instituts de recherche, etc. Cet appareil répond aux exigences de sécurité GB4793 pour les instruments de mesure électroniques et aux normes de sécurité CEI 61010-1/2, et est conforme aux normes de sécurité de tension isolée CAT II 300 V. Possibilité de connecter les deux canaux
- synthèse de signaux numériques (DDS)
- génération de signaux sinusoïdaux avec une fréquence allant de 1 μHz à 60
MHz - génération de signaux carrés avec une plage de fréquences allant de 1 μHz à 60 MHz
- génération de diverses autres formes d'onde (sinusoïdale, CC, bruit, rampe, triangulaire, carrée, impulsionnelle) Types de modulation : AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, balayage
- utilisation de signaux de modulation provenant de sources internes et externes -
possibilité de saisir la forme d'onde du signal via une formule mathématique
- possibilité de saisir la phase du signal en degrés ou en radians - prend en charge la sortie de signaux en rafales en degrés ou en radians
- prend en charge le déclenchement
interne/externe/manuel- Mesure de fréquence haute précision 6 bits jusqu'à 200 MHz pour les signaux
externes compatibles TTL - Amplitude de sortie du signal jusqu'à 10 Vpp à une impédance de 50 Ω ou jusqu'à 20 Vpp en mode haute impédance -
Protection des bornes contre les surtensions
de fréquence - Résolution verticale de
201/20 MS
bits- Possibilité de stocker jusqu'à 16 groupes de formes d'onde
numériques variables - Interface USB en façade pour l'entrée de
formes d'onde - Interface USB hôte sur le panneau arrière, logiciel PC puissant
- Connecteur LAN sur le panneau arrière pour les mises à jour du
micrologiciel - Bouton multifonction et pavé numérique pour une utilisation facile du système avec écran LCD
-
FT-FT4. Haute résolution
Caractéristiques techniques :
- Canaux de sortie : 2 -
Taux d'échantillonnage : 1,28 GS/s (interpolation), 320 MS/s (mode DDS)
- Fréquence de sortie : jusqu'à 60 MHz
- Résolution en fréquence : 1 μHz, symbole vertical
- Résolution en fréquence : 1 μHz (marquages)
- Longueur de forme d'onde arbitraire : 8 pts à 16
Mpts- Mémoire non volatile : jusqu'à 160 groupes de formes d'onde arbitraires peuvent être
stockés- Types et fréquences des signaux générés :
sinusoïdal : de 1 μHz à 60 MHz : de 1 μHz à 60 MHz : carré : de 60 MHz :
μHz :
μHz en dents de scie : rampe
de 1 μHz à 3 MHz
; impulsion : de 1 μHz à 20 MHz
; autre : de 1 μHz à 15 MHz
; bruit gaussien : jusqu'à 60 MHz (-3 dB)
- Décalage du signal CC (crête CA+CC) : ± 5 V (haute impédance/±-10 Ω)V (minimum 50 V) temps de montée/descente de n'importe quel signal : typiquement < 7 ns
- plage d'amplitude : 1 mVpp à 10 Vpp (50 Ω), 2 mVpp à 20 Vpp (haute impédance)
- types de modulation : AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSKUM, QPSK, OSKUM, modes de fonctionnement
: sortie marche/arrêt, continu, modulation, balayage, série
- mesure de fréquence des signaux compatibles TTL : oui, dans la plage 100 MHz – 200 MHz avec une précision de ± 51 ppm
- impédance de sortie : réglable de 1 Ω à 1 kΩ, ou réglage de court-circuit de 1 Ω à 1 kΩ, ou réglage
de court-circuit -50, facteur de
sortie élevé -50 oui
- protection contre les surtensions aux bornes : pour une tension d'entrée > ±12,0 V, une fréquence < 10 kHz, une amplitude > 100 mVpp
- protection contre les surtensions aux bornes : pour une tension d'entrée > ± 2,0 V, une fréquence < 10 kHz, une amplitude ≤ 100 mVpp, distorsion harmonique totale 100
mVpp (valeur typique) : <0
,2 %- Précision : ± 0,5 ppm à 25 °C -
Taux de vieillissement la première année : 1 ppm -
Coefficient de température : ± 0,5 ppm/°C
- Coefficient de température : ＜ 2 ppm/℃, écran LCD avec diagonale ＜ 2 ppm/℃
:- 4K, 4,0" FT, WVGA (480 x 272 pixels)
- Interface périphérique USB : oui
- Alimentation : CA 100 V à 240 V, 45 Hz à 440 Hz, CAT II -
Consommation électrique : <50 W
- Protection : fusible 250 V, 2 A -
2 kg, 305 x 230 x 93 mm -
Couleur du produit : blanc et gris
Contenu de l'emballage individuel :
- Générateur de fonctions UTG2062B : 1 pièce-
Câble d'alimentation : 1 pièce-
Câble d'interface USB : 1 pièce-
Manuel
- (Câble BNC
- 1 pièce
- 1 pièce
Emballage pour les clients grossistes :
- Quantité standard par carton : 2 pièces
- Dimensions standard du carton : 380 x 330 x 320 mm
- Poids brut du carton : environ 8,5 kg
FABRICANT : UNI-TREND
