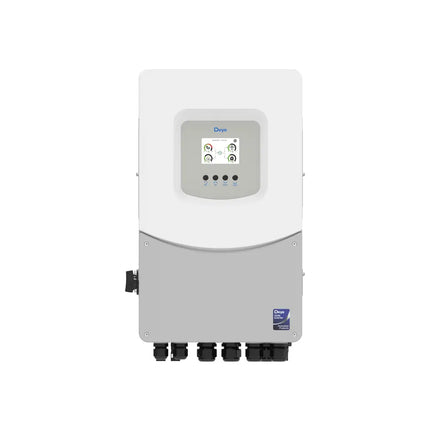

L'onduleur hybride DEYE SUN-3.6K-SG06LP1-EU-BM2 est une solution moderne pour une gestion efficace de l'énergie dans les installations photovoltaïques résidentielles. Avec une puissance de sortie nominale de 3,6 kW, un fonctionnement monophasé et une compatibilité avec les batteries basse tension de 48 V, il permet d’exploiter l’énergie solaire, de stocker l’électricité excédentaire et d’alimenter les appareils électroménagers en fonction des besoins énergétiques.
Équipé de deux suiveurs MPPT indépendants, l’onduleur optimise la production d’énergie photovoltaïque même lorsque les panneaux solaires sont installés sur des surfaces présentant des orientations différentes. Il prend en charge une puissance d’entrée photovoltaïque maximale de 5 760 W, avec une puissance d’accès photovoltaïque maximale de 7 200 W, selon les spécifications du fabricant.
Gestion intelligente de l’énergie
L'onduleur peut fonctionner dans des systèmes raccordés au réseau ou dans des configurations avec alimentation de secours, en gérant l'énergie provenant des panneaux solaires, des batteries et du réseau électrique.
Grâce à 6 plages horaires programmables pour la charge et la décharge des batteries, les utilisateurs peuvent adapter le fonctionnement des batteries en fonction de la consommation énergétique du foyer et des tarifs d’électricité.
Compatibilité avec les batteries 48 V
Ce modèle est compatible avec les batteries basse tension fonctionnant dans une plage de 40 à 60 V, y compris les batteries lithium-ion et plomb-acide.
Le courant maximal de charge et de décharge de 90 A permet une gestion efficace de l’énergie stockée. La communication avec les systèmes de gestion de batterie (BMS) compatibles permet la surveillance et le contrôle des batteries.
Alimentation de secours et flexibilité
L’onduleur peut alimenter les charges connectées à sa sortie de secours lorsque le réseau électrique est indisponible, sous réserve de la configuration du système et des limites techniques de fonctionnement.
Il prend en charge le fonctionnement en parallèle de jusqu’à 16 onduleurs compatibles, ce qui permet d’étendre le système en fonction des besoins énergétiques futurs.
La fonction de couplage CA permet l’intégration dans certaines installations photovoltaïques existantes, tandis que la compatibilité avec les générateurs offre une flexibilité supplémentaire pour la gestion de l’énergie.
Contrôle et surveillance
L'écran tactile LCD couleur permet aux utilisateurs de visualiser les principaux paramètres de fonctionnement et de configurer les fonctions de l'onduleur.
Les interfaces de communication Wi-Fi, RS485 et CAN facilitent la surveillance et la communication avec les équipements compatibles.
Le boîtier certifié IP65 offre une protection contre la poussière et l’eau, permettant une installation dans les conditions spécifiées par le fabricant.
Caractéristiques et avantages clés
- Puissance de sortie nominale : 3 600 W
- Fonctionnement monophasé, 220/230 V
- Compatible avec les batteries basse tension de 48 V
- Courant maximal de charge/décharge de la batterie : 90 A
- Deux suiveurs MPPT indépendants, 18 A + 18 A
- Puissance d'entrée photovoltaïque maximale : 5 760 W
- Rendement maximal : 97,6 %
- Alimentation de secours pour les charges compatibles
- Fonctionnement en parallèle de jusqu’à 16 onduleurs dans des configurations compatibles
- 6 plages horaires programmables pour la gestion des batteries
- Écran tactile LCD couleur
- Communication Wi-Fi, RS485 et CAN
- Indice de protection IP65
Le DEYE SUN-3.6K-SG06LP1-EU-BM2 est destiné aux foyers souhaitant augmenter leur autoconsommation d’énergie solaire, intégrer un système de stockage par batterie et réduire leur dépendance vis-à-vis de l’électricité fournie par le réseau.
| Informations générales |
| Fabricant |
DEYE |
| Modèle |
SUN-3.6K-SG06LP1-EU-BM2 |
| Type d'onduleur |
Hybride |
| Nombre de phases |
Monophasé |
| Puissance nominale |
3 600 W |
| Tension nominale CA |
220 / 230 V |
| Paramètres de la batterie |
| Type de batterie |
Lithium-ion / Plomb-acide |
| Plage de tension de la batterie |
40–60 V |
| Courant de charge maximal |
90 A |
| Courant de décharge maximal |
90 A |
| Nombre d'entrées de batterie |
1 |
| Communication batterie |
CAN / RS485 |
| Paramètres d'entrée photovoltaïque (CC) |
| Puissance photovoltaïque maximale |
7 200 W |
| Puissance d'entrée photovoltaïque maximale |
5 760 W |
| Tension photovoltaïque maximale |
500 V |
| Tension de démarrage |
125 V |
| Tension photovoltaïque nominale |
370 V |
| Plage de tension MPPT |
150–425 V |
| Nombre de suiveurs MPPT |
2 |
| Nombre de chaînes par MPPT |
1 + 1 |
| Courant d'entrée PV maximal |
18 + 18 A |
| Courant de court-circuit photovoltaïque maximal |
27 + 27 A |
| Paramètres d'entrée/sortie CA |
| Puissance active nominale |
3 600 W |
| Puissance apparente maximale |
3 960 VA |
| Tension nominale |
220 / 230 V |
| Fréquence nominale |
50 / 60 Hz |
| Raccordement au réseau |
L + N + PE |
| Courant nominal d'entrée / de sortie |
16,4 / 15,7 A |
| Courant d'entrée / de sortie maximal |
18 / 17,3 A |
| Courant de passage CA maximal |
50 A |
| Puissance de crête hors réseau |
2 × la puissance nominale pendant 10 secondes |
| Distorsion harmonique totale du courant (THDi) |
< 3 % |
| Rendement |
| Rendement maximal |
97,6 % |
| Rendement MPPT |
> 99 % |
| Caractéristiques et fonctions |
| Fonctionnement en parallèle |
Jusqu’à 16 unités compatibles |
| Périodes de charge programmables |
6 |
| Couplage CA |
Oui |
| Prise en charge d'un générateur |
Oui |
| Alimentation de secours |
Oui |
| Communication et protection |
| Affichage |
Écran tactile LCD couleur |
| Interfaces de communication |
Wi-Fi, RS485, CAN |
| Indice de protection |
IP65 |
