Descripción

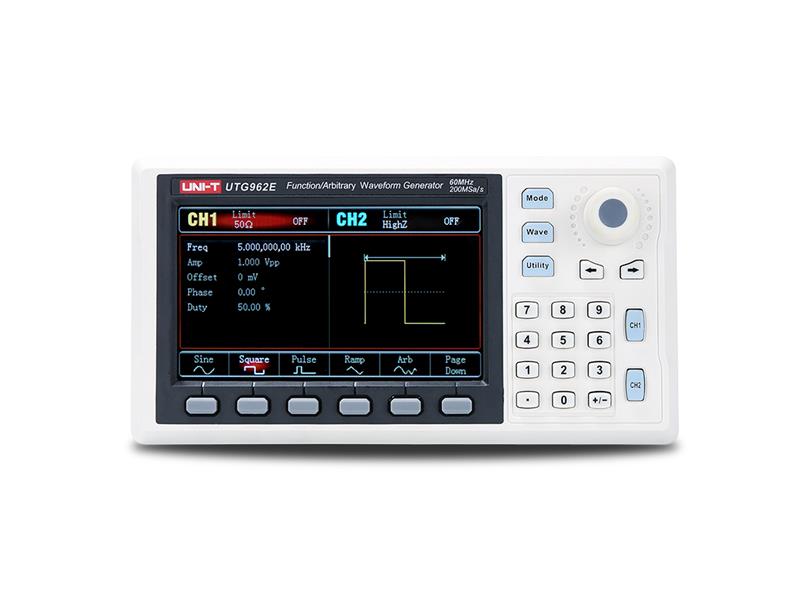

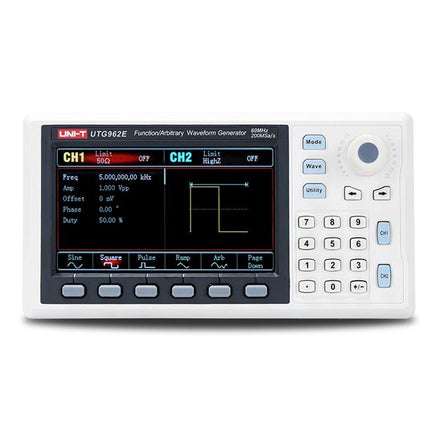

Este producto incluye una garantía de 2 años para particulares y de 1 año para empresas. El generador de funciones UTG932E (forma de onda arbitraria) de la serie UTG900E es un generador de dos canales que utiliza tecnología de síntesis digital directa para producir una señal de forma de onda arbitraria precisa y estable, con una resolución de 1 μHz y baja distorsión. Es posible modular señales con diversos tipos de modulación, como AM, PM, FM, FSK, etc., procedentes de una fuente interna o externa, con frecuencia lineal y logarítmica.
El generador es de tamaño miniatura —cabe en la palma de la mano— y ofrece un alto rendimiento, con excelentes especificaciones técnicas, a la vez que resulta rentable. La pantalla gráfica LCD TFT de 4,3 pulgadas en diagonal le permitirá trabajar de forma mucho más eficiente y rápida.
El generador está destinado a su uso en la enseñanza, el diseño, las pruebas, la resolución de problemas y la reparación de dispositivos electrónicos y electroacústicos; pruebas de componentes semiconductores, etc.
Cuenta con una interfaz USB y un potente software para la transferencia de datos a un ordenador. Ofrece una excelente relación calidad-precio y una amplia gama de funciones.
Puede descargar una ficha técnica en inglés desde la página web del fabricante:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf
Posible manual de usuario en inglés:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf
Especificaciones del producto:
Especificaciones del producto:
generador de señales digitales
- generación de síntesis
digital de dos canales de señales sinusoidales con una frecuencia que va de 1 μHz a 60
MHz - generación de señales de onda cuadrada con una frecuencia que va de 1 μHz a 20 MHz
- generación de otras formas de onda (sinusoidal, cuadrada, triangular, de pulso, ruido, CC, cualquiera)
- tipos de modulación de señal: AM, FM, compatibilidad con fuentes de salida internas
y externas - Compatible con disparo
interno/externo/manual - Medición de alta precisión de 6 bits de frecuencias de señales externas compatibles con TTL en el rango de 100 MHz a 100 MHz
- Amplitud de la señal de salida de hasta 10 Vpp con una impedancia de 50 Ω o de hasta 20 V con una frecuencia de muestreo de 200 MS/s y una resolución vertical de
14 bits; almacenamiento de formas de onda aleatorias con una longitud de hasta 4 kpts
; 24 tipos de formas de onda independientes de la fuente de alimentación preconfigurados de fábrica
- Interfaz USB con potente software
para PC - Botón multifunción y teclado numérico para un fácil manejo de la pantalla LCD diagonal
- Menú de ayuda
- 109 mm (4,3 pulgadas), 480 x 272 píxeles
Parámetros técnicos:
- Canales de salida: 2
- Frecuencia de muestreo: 200 MS/s
- Frecuencia de salida: hasta 60 MHz -
Resolución de frecuencia: 1/>
-- resolución vertical: 1/4 μHz; profundidad de memoria: 8 kpts
. - Tipos y frecuencias de las señales generadas:
onda sinusoidal: de 1 μHz a 60 MHz
; rectangular: de 1 μHz a 20 MHz;
rampa (sierra): de 1 μHz a 400 kHz; de
cualquier pulso/de 2,0 MHz/de
1 μHz a 10 MHz
; ruido blanco gaussiano: 60 MHz
Desviación de la señal de CC (pico CA+CC): ± 5 V (50 Ω), ± 10 V (alta resistencia)
- Tiempo mínimo de subida/caída de la señal: típicamente < 20
ns- Rango de amplitud de la señal: hasta 1 mVpp ≤ 10 Vpp; (50 Ω)
- Rango de amplitud para señales ≤ 60 MHz: de 1 mVpp a 5 Vpp; (50 Ω)
- Tipos de modulación: AM, FM, PM, FSK, barrido
- Impedancia de salida: ajustable de 1 Ω a 1 kΩ, o alta impedancia -
Impedancia preconfigurada de fábrica: alta impedancia
- Protección contra cortocircuitos de salida: sí
- Distorsión armónica total (para CC a 20 kHz, 1 Vpp, típico): <0
,2 %- Precisión a lo largo de 90 días: ±50 ppm (18 °C a 28 °C)
- Precisión a lo largo de 1 año: ±100 ppm (18 °C a 28 °C), con pantalla LCD de 3 °C a 28 °C, diagonal-
480 x 272
píxeles- Interfaz de dispositivo USB: sí-
Fuente de alimentación: 5 V CC, 2
A- Consumo de energía: máx. 10
W- Refrigeración: natural-
Temperatura ambiente de funcionamiento: de 0 °C a +40
°C- Humedad ambiente de funcionamiento: < +30 °C, ≤ 60 % HR-
Altitud de funcionamiento: máx. 2000
m- Peso (neto): 0,33 kg-
Peso (bruto): 0,77 kg
- Dimensiones: 172 x 90 x 68 mm
Embalaje individual: -
UTG962E: 1 u
.- Adaptador de corriente CA/100–240 V/CC/5 V/2 A: 1 u
.- Cable de interfaz USB (UT-D14): 1 u
.- Cable BNC-pinza cocodrilo (UT-L02): 1 u
.- Cable
BNC-UT-BL41m-BNC-UT-pL41m: manual: 1 u.
FABRICANTE: UNI-TREND
