Descripción

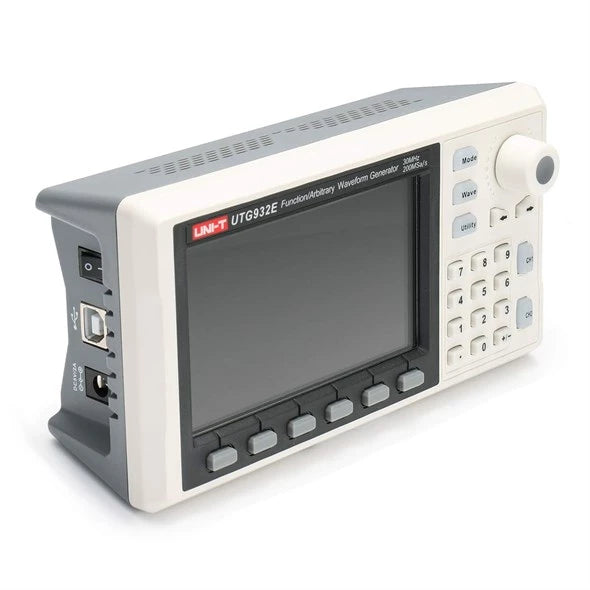

Este producto incluye una garantía de 3 años. El generador de funciones (forma de onda arbitraria) UTG932E de la serie UTG900E es un generador de dos canales que utiliza tecnología de síntesis digital directa para producir una señal de forma de onda arbitraria precisa y estable, con una resolución de 1 μHz y baja distorsión. La modulación de la señal con diversos tipos de modulación, como AM, PM, FM, FSK, etc., desde una fuente interna o externa, está disponible con frecuencia lineal y logarítmica.
El generador es de tamaño miniatura —cabe en la palma de la mano— pero ofrece un alto rendimiento con excelentes especificaciones técnicas, sin dejar de ser rentable; el panel del generador tiene un diseño ergonómico para facilitar su uso.

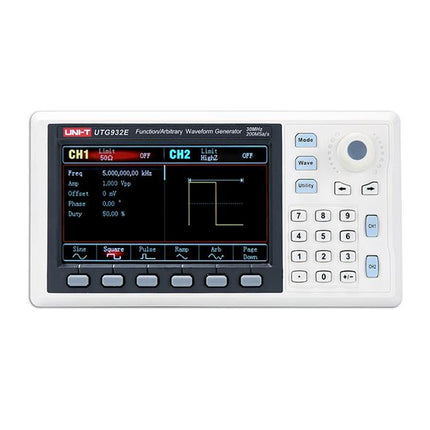

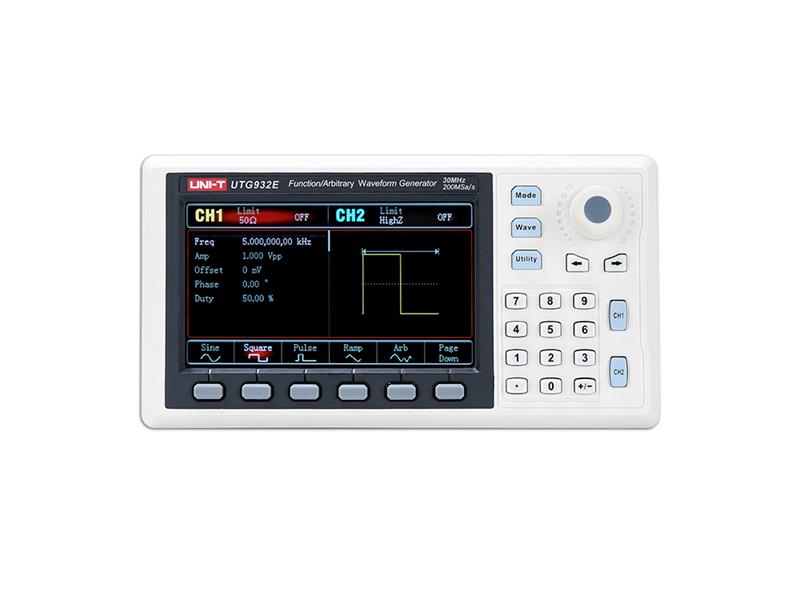

La pantalla gráfica LCD TFT de 4,3 pulgadas le permitirá trabajar de forma mucho más eficiente y rápida.
El generador está destinado a su uso en la enseñanza, el diseño, las pruebas, la resolución de problemas y la reparación de dispositivos electrónicos y electroacústicos; pruebas de componentes semiconductores, etc.
Cuenta con una interfaz USB y un potente software para la transferencia de datos a un ordenador. Ofrece una excelente relación calidad-precio y una amplia gama de funciones.
Especificaciones del producto:
- generador de doble canal con síntesis
de señal digital DDS - generación de señales sinusoidales con una frecuencia que va de 1 μHz a 30 MHz
- generación de señales de onda cuadrada con una frecuencia variable de 1/1
μHz/15 MHz - formas de onda (senoidal, cuadrada, triangular, de pulso, ruido, CC, cualquiera)
- tipos de modulación de señal: AM, FM, PM, FSK desde fuentes internas y
externas; - compatibilidad con salida
de señal de barrido de frecuencia; - admite disparo
interno/externo/manual; - medición de alta precisión de 6 bits de señales externas, compatible con frecuencias de 10 mHz a 100 MHz
; - amplitud de la señal de salida de hasta 10 Vpp con una impedancia de 50 Ω o de hasta 20 Vpp en modo de alta
impedancia- Frecuencia de muestreo de 200 MSa/s y resolución
vertical de 14 bits - Almacenamiento de formas de onda aleatorias de hasta 4 kpts de longitud, independientemente de los puntos de forma de onda guardados de 24 tipos de fuentes
de alimentación de fábrica -
Interfaz USB con potente software
para PC - Botón multifunción y teclado numérico para un fácil manejo
- Ayuda del sistema
- Pantalla LCD TFT en color de 109 mm (4,3 pulgadas) en diagonal, 480 x 272 píxeles
Parámetros técnicos:>
Frecuencia de salida: 200
MSa/s - Frecuencia de salida: hasta 30 MHz
- Resolución de frecuencia: 1 μHz -
Resolución vertical: 14 bits
- Profundidad de memoria: 8
kpts- Tipos y frecuencias de las señales generadas:
onda sinusoidal: de 1 μHz a 3 μHz
, aprox. 15 MHz
; rampa (diente de sierra): de 1 μHz a 400 kHz
; pulso: de 1 μHz a 15 MHz
; cualquiera: de 1 μHz a 10 MHz
; ruido blanco gaussiano: 30 MHz
; desplazamiento de la señal de CC (pico de CA+V): (pico de CA+V): (pico de CA+V) resistencia)
- tiempo mínimo de subida/caída de la señal: típicamente < 20
ns- rango de amplitud para señales ≤ 10 MHz: 1 mVpp a 10 Vpp; (50 Ω)
- rango de amplitud para señales ≤ 60 MHz: 1 mVpp a 5 Vpp; (50 Ω)
- Tipos de modulación: AM, FM, PM, FSK, barrido
- Impedancia de salida: ajustable de 1 Ω a 1 kΩ, o alta impedancia -
Impedancia ajustada de fábrica: alta impedancia -
Protección contra cortocircuitos de salida: sí
- Distorsión armónica total (para CC a 20 kHz, 1 Vpp, típico): <0
,2 %- Precisión a lo largo de 90 días: ±50 ppm (18 °C a 28 °C)
- Precisión a lo largo de 1 año: ±100 ppm (18 °C a 28 °C), con pantalla LCD de 3 °C a 28 °C, diagonal-
480 x 272
píxeles- Interfaz de dispositivo USB: sí-
Fuente de alimentación: 5 V CC, 2
A- Consumo de energía: máx. 10
W- Refrigeración: natural-
Temperatura ambiente de funcionamiento: de 0 °C a +40
°C- Humedad ambiente de funcionamiento: < +30 °C, ≤ 60 % HR-
Altitud de funcionamiento: máx. 2000
m- Peso (neto): 0,33 kg-
Peso (bruto): 0,77 kg
- Dimensiones: 172 x 90 x 68 mm
Embalaje individual: -
UTG932E: 1 u
.- Adaptador de corriente de CA/100–240 V a CC/5 V/2 A: 1 u
.- Cable de interfaz USB (UT-D14): 1 u
.- Cable BNC-pinza cocodrilo (UT-L02): 1 u
.- Cable de usuario BNC-UT-BL41 (UT-D14): 1 u. Manual: 1 u.
FABRICANTE: UNI-TREND
