Descripción

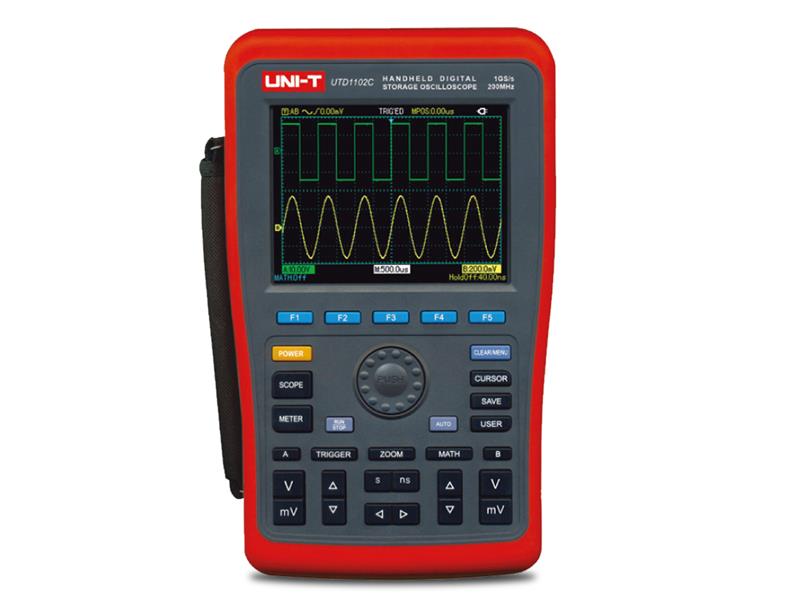

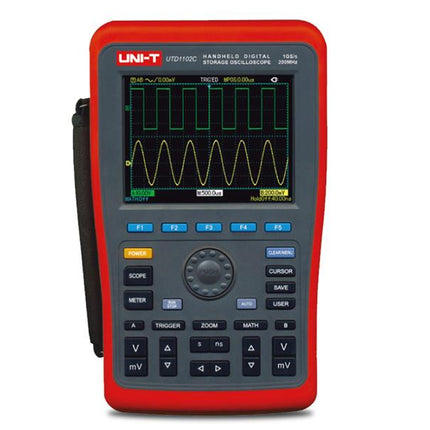

Este producto cuenta con una garantía de 3 años. El UTD1102C combina un osciloscopio portátil de dos canales y un multímetro en un solo dispositivo. Ofrece unas especificaciones excelentes y una amplia gama de funciones avanzadas, además de facilidad de uso, lo que lo hace ideal para su uso sobre el terreno. El ancho de banda del osciloscopio alcanza los 100 MHz con una frecuencia de muestreo de 500 MSa/s. Sus potentes funciones de disparo y análisis facilitan la adquisición y el análisis de formas de onda, siendo capaz de medir 27 parámetros de señal de forma totalmente automática. El multímetro permite medir tensiones y corrientes de CC y CA, así como resistencia y capacitancia.
El dispositivo cuenta con una pantalla LCD en color integrada de 5,7 pulgadas con una resolución de 320 x 240 píxeles. La pantalla muestra las formas de onda en modo monocromo, lo que facilita su lectura incluso con luz intensa. En modo multímetro, el valor máximo en la pantalla es de ±5999.
El dispositivo se alimenta mediante una batería de iones de litio integrada o un adaptador de CA/CC de 9 V/4 A.
Dado que el diseño del dispositivo se basa en los controles tradicionales de los multímetros, los usuarios pueden manejarlo sin necesidad de dedicar mucho tiempo a aprender y familiarizarse con el rango de tensión de entrada. 150 V en CAT II (divisor de sonda 1:1) y una tensión de entrada de 300 V en CAT II (divisor de sonda 1:10). 500
MS/s - Profundidad de memoria máx.: 7,5 kpts -
Resolución del convertidor A/D: 8 bits -
Rango de base de tiempo: 2 ns/div a 50 s/div -
Acoplamiento de entrada: (1 MΩ ± 2 %) // (21 pF ± 3 pF)
- Eje vertical: 5 mV/div)<br/5 mV/div) Flanco: ≤ 3,
5 ns - Disparador: Flanco, pulso, vídeo
- Operaciones matemáticas con secuencias: A + B, A - B, A × B, A : B-
Medición automática: pico a pico, amplitud, máximo, mínimo, alto, bajo, promedio, media, valor cuadrático medio, sobreimpulso, frecuencia positiva, tiempo de subida, pulso, sobreimpulso, frecuencia positiva, tiempo de subida, tiempo de ciclo, ciclo de trabajo positivo, ciclo de trabajo negativo, retardo de subida, retardo de
caída- FFT: Hanning, Hamming, Blackman-Harris, rectangular
; almacenamiento en memoria interna: 10 grupos de curvas, 10 modos de configuración;
guardado en USB: 10 grupos de curvas, 10 grupos de interfaces de medición
Rango de interfaces de medición de tensión continua: 600 mV / 6 V / 60 V / 600 V / 1000 V; precisión ±(1 % + 5)
- Rangos de medición de tensión alterna (45 Hz a 400 Hz): 600 mV / 6 V / 60 V / 600 V / 700 V; precisión f < 200 Hz ±(1,2 % + 5); precisión f ≥ 200 Hz ±(1,5 % + 5)
- Rangos de medición de corriente continua: 6 mA / 60 mA / 600 mA; precisión ±(1,2 % + 5); para 6 A, precisión ±(1,5 % + 5)
- Rangos de medición de corriente alterna (45 Hz a 400 Hz): 6 mA / 60 mA / 600 mA; precisión ±(2 % + 5); para 6 A, precisión ±(2,5 % + 5)
- Rangos de medición de resistencia: 6 kΩ / 60 kΩ / 600 kΩ; precisión ±(1,2 % + 5); 600 Ω / 6 MΩ / 60 MΩ; precisión ±(1,5 % + 5);
- rangos de medición de capacitancia: 6 nF / 6 mF; precisión ±(5 % + 10); 60 nF / 600 nF / 6 µF / 60 µF / 600 µF; precisión ±(4 % + 5);
- Prueba de diodos y continuidad: sí
- Modo de cambio de rango:
automático/manual - Visualización y registro de curvas de tendencia para cambios en tensión, corriente y resistencia
Parámetros técnicos:
- Alimentación: 2450 V CA, 440 Hz, CAT II, consumo de energía < 20
VA- Interfaz estándar: 1 x
USB-Host- Batería: Li-ion 7
,4 V/4400 mA- Duración de la batería: 3 horas-
Pantalla: 8 pulgadas, 800 x 480
píxeles- Clasificación IP: se
recomienda calibrar una vez al año-
IP2X- Temperatura ambiente de funcionamiento: de 0 °C a +40
°C- Temperatura de almacenamiento: de -20 °C a +60
°C- Humedad ambiente de funcionamiento: <35 °C: ≤90 % HR, de 35 °C a 40 °C: ≤60 % HR
- Altitud de funcionamiento: máx. 3000 m sobre el nivel del
mar - Altitud de no funcionamiento (almacenamiento): 15 000 m sobre el nivel del mar -
Peso neto: 1,
8 kg - Peso bruto: 4,5 kg
- Dimensiones: 268 x 168 x 60 mm

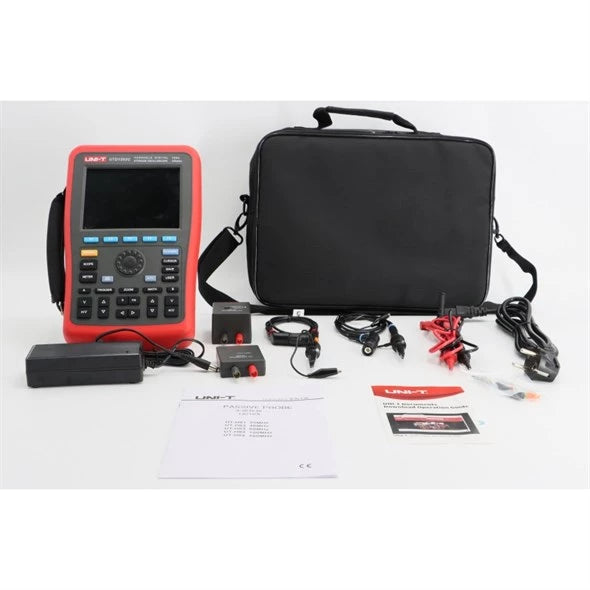

Contenido del paquete:
UTD1102C: 1 u
. - Sonda con cable de 1,2 m y divisor conmutable 1x, 10x (UT-H04): 2 u
. - Módulo convertidor de corriente (4 mA a 600 mA) / tensión (UT-M03): 1 unidad
: adaptador de corriente (convertidor de 4 A a
6 A CC) / voltaje / módulo UT-M04 de 100 a 240 V CA rms, 45 a 440 Hz, CAT II: 1 unidad
: cable USB: 1 unidad
: manual de usuario: 1 unidad
Embalaje para clientes al por mayor:
- Cantidad estándar por caja: 4 unidades x dimensiones de la caja: 400 x 200 x 200 mm-
Peso bruto de la caja: aprox. 16,7 kg
FABRICANTE:
UNI-TREND
Actualización de software:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000c.html
