Descripción

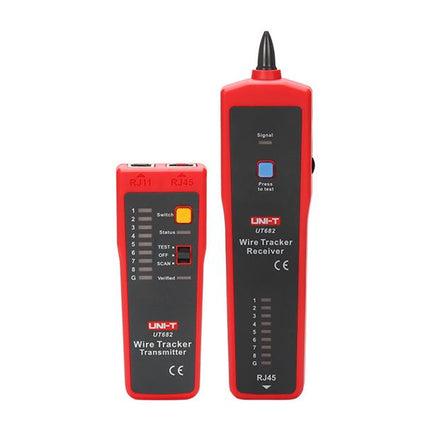

Comprobador de cables UTP UNI-T UT682 (RJ45)

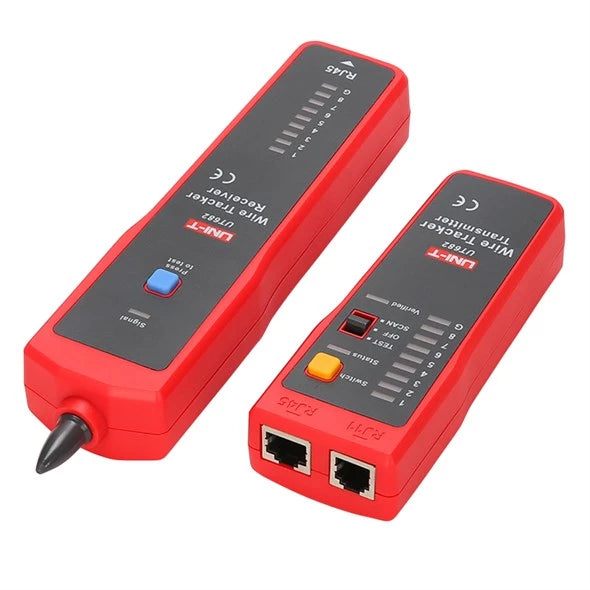

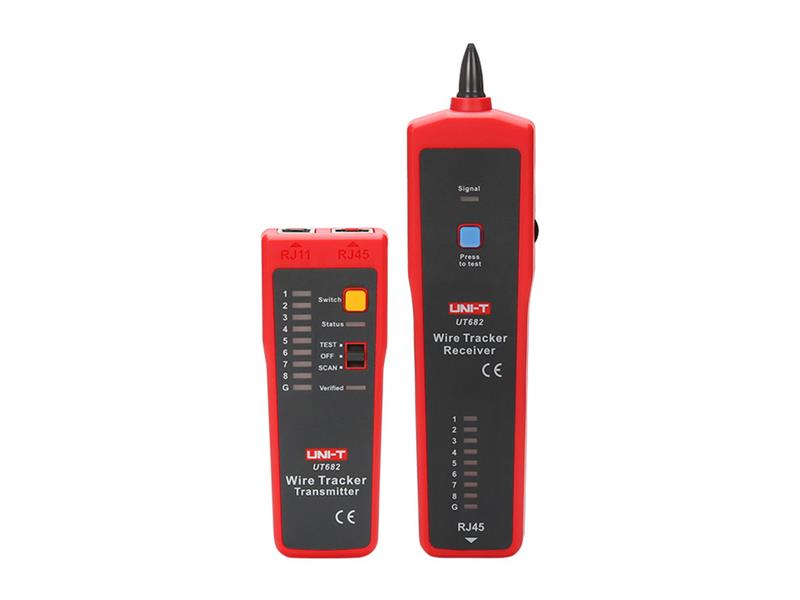

. Este producto incluye una garantía de 3 años. El sistema de localización de cables UNI-T UT682 consta de un transmisor y un receptor. Cuenta con funciones como la localización de cables telefónicos, la localización de cables de red (RJ45/UTP), la localización de cables y la comprobación de cables de red, entre otras, y ofrece mediciones rápidas y precisas. El UT682 es una herramienta ideal para el personal dedicado a la instalación y el mantenimiento de sistemas de baja tensión, como cables de comunicación y circuitos integrados.
CARACTERÍSTICAS:
Nombre del producto: Localizador
de cables Fuente de alimentación: pila de 9 V (NO incluida)
Modo de transmisión de señal: pulso
multifrecuencia Prueba
de cortocircuito en línea telefónica Prueba
de polaridad en circuito abierto √
Rango de prueba de señal de audio: ≥1000
m Distancia de línea de vídeo: ≥100
m Indicador de batería baja (transmisor): √
Función
de monitorización de la línea telefónica A. Conecte el conector de la línea telefónica a la interfaz RJ11 del transmisor;
B. Coloque el selector de funciones del transmisor en la posición «TEST». El indicador de rastreo de línea «Status» se iluminará, indicando que el transmisor funciona correctamente;
C. Mantenga pulsado el botón «Press to Test» del receptor y busque el cable objetivo con la sonda del receptor.
D. Durante la prueba, pulse suavemente el botón «Switch» para alternar entre los modos de prueba de audio simple y doble.
Función
de rastreo de línea de red A: Conecte la línea de red con un conector de cristal a la interfaz RJ45 del transmisor;
B. Coloque el selector de funciones del transmisor en la posición «TEST»; el indicador de rastreo de línea «Status» parpadeará, indicando que el transmisor funciona correctamente;
C. Mantenga pulsado el botón «Press to Test» del receptor y busque el cable objetivo con la sonda del receptor.
D. Durante la prueba, pulse suavemente el botón «Switch» para alternar entre los modos de prueba de audio simple y doble.
Función de rastreo de líneas de cable de alimentación (el cable de alimentación no debe estar bajo tensión)
A. Conecte el transmisor al cable metálico utilizando cables adaptadores con pinzas cocodrilo;
B. Coloque el selector de funciones del transmisor en la posición «TEST»; el indicador de rastreo de líneas «Status» parpadeará, indicando que el transmisor funciona correctamente;
C. Mantenga pulsado el botón «Press to Test» del receptor y busque el cable objetivo con la sonda del receptor.
D. Durante la prueba, pulse suavemente el botón «Switch» para alternar entre los modos de prueba de audio simple y doble.
ACCESORIOS:
1 transmisor
UNI-T UT682 1 receptor
UNI-T UT682 1 cable
adaptador RJ11 1 cable
adaptador RJ11 1 cable
adaptador Croco45 1 cable
adaptador RJ11 1 bolsa
de lona 1 manual de usuario en inglés
