Descripción
Comprobador

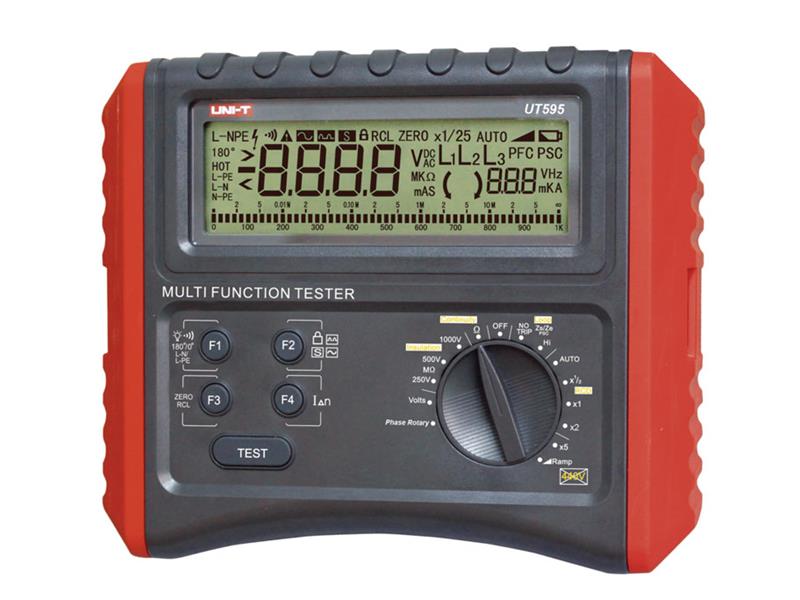

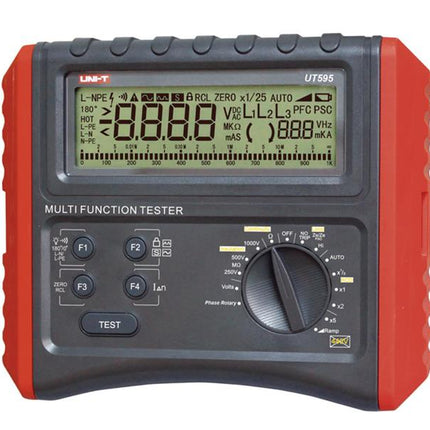

eléctrico multifuncional UNI-T UT595 El UT 595 es un dispositivo universal de medición y comprobación para la inspección de equipos eléctricos. Permite realizar pruebas automáticas de los tiempos de disparo de los interruptores automáticos, medir corrientes de fuga, medir la impedancia del bucle de tierra y la continuidad de la conexión a tierra, medir la resistencia de aislamiento, medir la frecuencia de la tensión de CA y medir la tensión de CC y CA, así como la secuencia de fases en sistemas trifásicos. Cuenta con una carcasa resistente y nuevos circuitos analógicos, digitales y de microprocesador.
Este dispositivo ha sido diseñado, fabricado y probado de conformidad con la norma de seguridad IEC 61010 (Requisitos de seguridad para equipos eléctricos) en la categoría de sobretensión CAT III 300 V. Cumple plenamente con la norma ČSN EN 61557 para la medición de la resistencia de aislamiento y transitoria.
El UT595 es la herramienta ideal para el mantenimiento, las pruebas y la inspección de componentes de protección eléctrica para cualquier electricista y técnico de inspección.
Especificaciones del producto
:- pantalla LCD
retroiluminada:- dimensiones de la pantalla LCD retroiluminada: 995:00, 125 mm × 37 mm
- La pantalla muestra: modos de funcionamiento, valores, unidades y símbolos
- selector de funciones: selector giratorio de
15 posiciones - Cambio de rango: automático
- medición de corriente de protectores de corriente: tipos 10 mA, 30 mA, 100 mA, 300 mA, ángulo de desfase 3000
mA- Opción de cambiar la fase de 300 mA en 0° o 180° para detectar el tiempo de respuesta más rápido del equipo de protección-
Modo de prueba opcional de media onda/onda completa y temporizador de cuenta atrás (30 s)
- Pruebas automáticas de disyuntores: conmutación secuencial de corrientes de fuga, aumento gradual de la corriente de fuga hasta el disyuntor
; almacenamiento en memoria del valor de impedancia medido en el bucle
; prueba (PFC) / corriente de cortocircuito (PSC): en el rango de 0,05 Ω a 2000 Ω
; medición de continuidad de tierra: en el rango de 0,01 Ω a 200 Ω
- Medición de resistencia de aislamiento: de 0,05 MΩ a 1 MΩ a una tensión de prueba de 250 V / 500 V CA / CA<br//500 V: frecuencia de 20 Hz a 100 Hz-
Medición de tensión CA y CC: de 0 V a 440 V, resolución
automática de CA/CC/polaridad- Medición de secuencia de fases: indicación de secuencia de fases, sentido de
rotación- Alimentación: 6 pilas
alcalinas AA de 1,5 V- El protocolo de calibración automática debe pedirse por separado-
Debe pedirse por separado.
Dispositivo- Bloqueo de
teclas- Un asistente indispensable para todo técnico de inspección
Especificaciones técnicas:
- Medición de disyuntores
Selección de corriente de medición I: 10 mA / 30 mA / 100 mA / 300 mA / 300 mA
; tensión 220 V ± 10 %, frecuencia de 45 Hz a 65 Hz
. Precisión de medición de corriente a 220 V CA: ± (10 % + 2)
Prueba automática de disyuntores con corriente I: 50 %, 100 %, 200 %, 500 % de la corriente de disparo, a 0 % de corriente de disparo, a intervalo de corriente de disparo Δn: 2000 ms
Rango de medición de tiempo a corriente 1 * I, Δn: 0 a 500 ms (con función de cuenta atrás)
Intervalo de medición de tiempo a corriente 1 * I, Δn: 0 a 300 ms
Intervalo de medición de tiempo a corriente 2 * I, Δn: 0 ms (con función de cuenta atrás) a <20 ms Rango de medición a corriente 2 * I, Δn: 0 a 150 ms
Rango de medición de tiempo para corriente 5 * I, Δn: 0 a 40 ms
Precisión de medición de tiempo: ± (5 % + 5)
opción para cambiar el ángulo de fase 0° / 180° / 180° / 180° medición de corriente de fase de cortocircuito (PSC)
Tensión de funcionamiento: 220 V ± 10 % / 195 V a 440 V / 45 Hz a 65
Hz. Medición de corriente y tiempo: 20 A / 20
ms. Rangos de medición: 0,05 Ω a 1,99 Ω; de 2,0 Ω a 19,9 Ω; de 20 Ω a 2000 Ω
Resolución mínima: 0,01 Ω
Corriente de cortocircuito: de 0 kA a 26 kA
Precisión: ± (5 % + 5)
- Medición de continuidad de tierra
Tensión nominal de medición: aprox. 5 V
. Corriente de medición: más de 200 mA
. Rango de medición: 0,01 Ω a 200 Ω
. Precisión en el rango de 0,01 Ω a 200 Ω: ± (2 % + 5)
- Medición de resistencia de aislamiento
Tensión de prueba de aislamiento
± 20 V: ± 10 % o 500 V ± 10 % o 1000 V ± 10 %
Rango de medición: 0,05 a 250 MΩ, o 0,05 a 500 MΩ, o 0,05 a 1000 MΩ
. Corriente nominal de medición a 250 kΩ, o 0,5 A a 500 kΩ, o 0,5 A a 50 kΩ: 1,1 mA
. Corriente de cortocircuito: <1,8 mA
Precisión de medición en el rango de 0,05 MΩ a 1000 MΩ: ± (5 % + 5)
- Medición de tensión CA y CC
Rango de medición de CA: de 40 V a ± 40 V CC
Rango de medición: 440 V (50/60 Hz)
Resolución: 1 V
Precisión de medición: ± (2 % + 3)
Medición de tensión en el rango <10 V: solo con fines informativos
- Medición de frecuencia
Rango de medición:
rango de medición:
resolución: 200 Hz
1 Hz
Precisión de medición: solo a título de referencia
- Medición de secuencia de fases
Para tensión: CA trifásica de 100 V a 440 V / 45 a 65 Hz
Secuencia de fases: L1 → L2 → L3 rotación directa; L1 → L2 → L3 rotación
inversa Caída de tensión de fase: La caída de fase en L1, L2 o L3 se mostrará en la pantalla LCD
Parámetros generales:
- Función de selección automática de rango: sí
- Indicación de batería baja: sí, símbolo «» en la pantalla
, símbolo de «sobrecarga»: sí (indicación «fuera de rango»): pantalla
- Fuente de alimentación: 6 pilas AA de 1,5
V- Consumo de corriente: en espera aprox. 10 mA, aprox. 50 mA a 1000
V- Dimensiones de la pantalla LCD: 125 × 37 mm-
Entorno de funcionamiento: temperatura de 0 °C a +40 °C, humedad máx. 85 % HR-
La precisión declarada está garantizada en el siguiente entorno: temperatura de 23 ± 5 °C, humedad: 45–75 % HR-
Condiciones de almacenamiento: temperatura de -20 °C a +60 °C, humedad máx. 90 % HR-
Peso: 1 kg (baterías incluidas)
- Dimensiones del dispositivo: 210 x 90 x 175 mm-
Color del dispositivo: rojo y gris
Contenido del paquete individual:

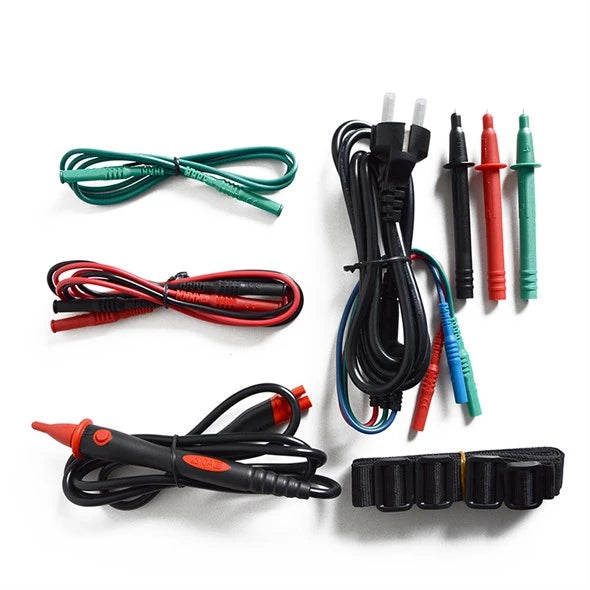

- Dispositivo UT595: 1 cable de prueba
, 1 × 1)

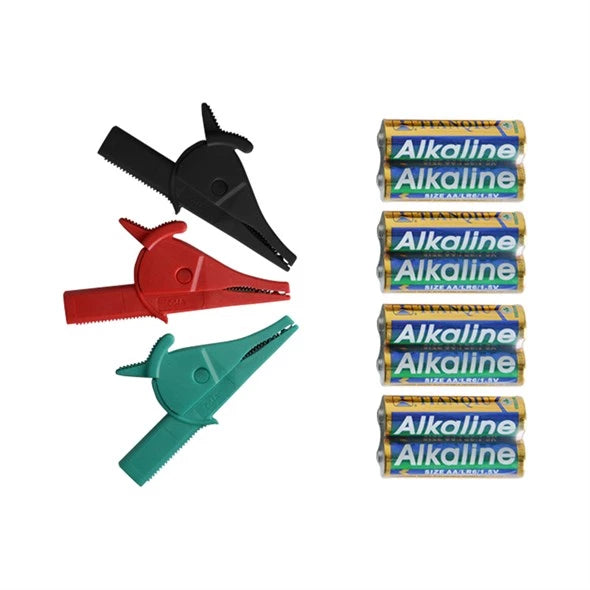

- Pilas alcalinas AA de 1,5 V: 6 uds

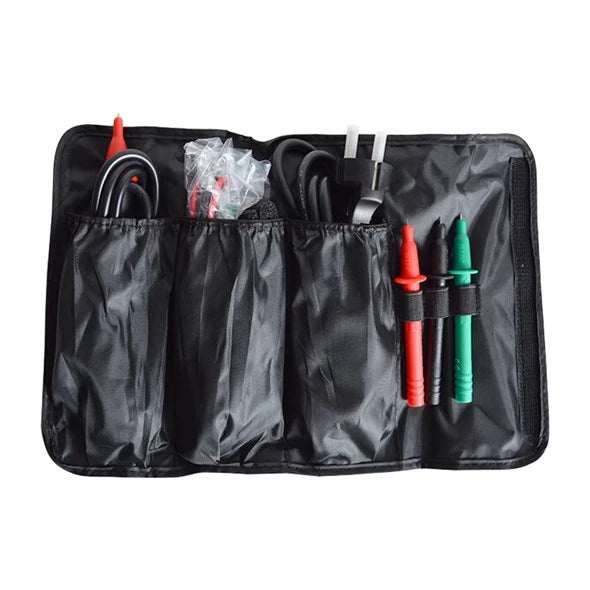

.- Estuche de transporte: 1 ud
.- Manual de usuario: 1
Embalaje al por mayor:
- Cantidad estándar por caja: 4 unidades
- Dimensiones estándar de la caja: 510 × 300 mm, peso total 15 kg
Fabricante: UNI-TREND
