Descripción
Comprobador

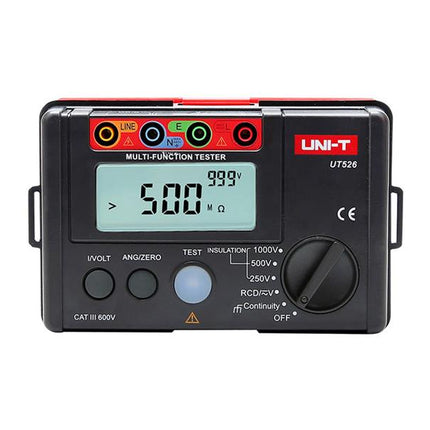

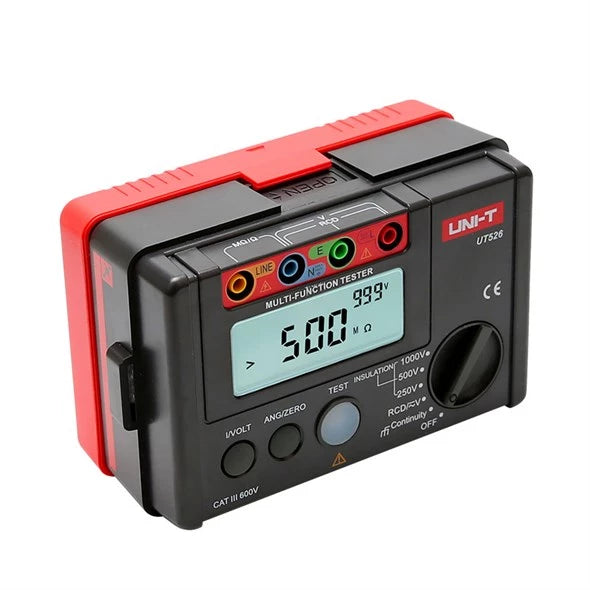

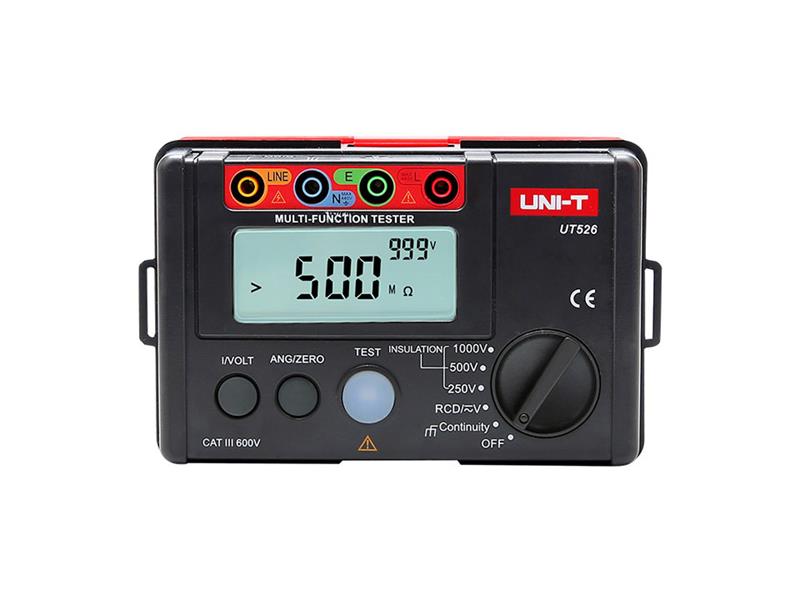

eléctrico UNI-T UT526 El UT526 es un dispositivo universal de medición y comprobación para la inspección de equipos eléctricos. Permite realizar pruebas en aparatos de conmutación, medir la resistencia del bucle de tierra, medir la resistencia de aislamiento, medir la frecuencia de la tensión de CA y medir la tensión de CC y CA. El dispositivo cuenta con una carcasa duradera de nuevo diseño con nuevos circuitos analógicos, digitales y de microprocesador.
Este dispositivo ha sido diseñado, fabricado y probado de conformidad con la norma de seguridad IEC 61010 (Requisitos de seguridad para equipos eléctricos) en la categoría de sobretensión CAT III 600 V. Cumple plenamente con la norma ČSN EN 61557 para la medición de la resistencia de aislamiento y transitoria.
Parámetros del producto:
- visualización máxima:
9999- dimensiones de la pantalla: 71 x 34 mm-
la pantalla muestra: modos de funcionamiento, unidades de conmutación de valores y símbolos automáticos:/>-
medición del tiempo de disparo del interruptor automático: tipos 10 mA, 30 mA, 100 mA, 300
mA- medición de bucle de tierra: en el rango de 0,01 Ω a 2000 Ω
- medición de la resistencia de aislamiento: de 0,05 MΩ a 1 MΩ al medir la frecuencia de
CA - de 0,05 MΩ a 1 MΩ - dentro del rango de medición de tensión -
2000 Ω a 100 Hz -
medición de tensión de CA y CC: de 0 V a 440 V
- Alimentación: 6 pilas alcalinas AA de 1,5 V -
Una herramienta indispensable para todo técnico de inspección
- El certificado de calibración debe solicitarse por separado -
Excelente relación calidad-precio
Especificaciones técnicas
:
Medición
del tiempo de disparo del disyuntor. Medición de corriente: 10 mA / 30 mA / 100 mA / 300 mA
. Tensión de medición: 220 V ± 10 %, frecuencia de 45 Hz a 65 Hz
. Precisión de medición: ± 20 V CA: ± 20 V. 2)
Rango de medición de tiempo con corriente de 10 mA: 0 a 2000
ms Rango de medición de tiempo con corriente de 30 mA: 0 a 500
ms Rango de medición de tiempo con corriente de 100 mA: 0 a 300
ms Rango de medición de tiempo con corriente de medición de 300 ms (30): 300 ms > corriente
de medición Precisión: ± (5 % + 2)
Medición
de bucle de tierra Tensión nominal de medición: aprox. 5,0 V
Corriente de medición: >200 mA, para <2 Ω
Rango de medición de resistencia de bucle de tierra: 0,01 Ω a 2000 Ω
Precisión de medición: 0,01 Ω a 2000 Ω ± (2 % + 5)
Rango de medición de tensión/resistencia de aislamiento: prueba de tensión/aislamiento 250 V ± 10 % o 500 V ± 10 % o 1000 V ± 10 %
Rango de medición: de 0,05 a 200 MΩ o de 0,05 a 300 MΩ o de 0,05 a 500 MΩ
Resistencia nominal de medición: 1500 kΩ o 2500 kΩ Corriente de medición: 1500 kΩ de 0,9 mA a 1,1 mA
Corriente de cortocircuito: <1,8 mA
Precisión de medición en el rango de 0,05 MΩ a 500 MΩ: ± (5 % + 5)
Medición
de tensión CA y CC Rango de medición CA y CC:
Rango de medición:
CC ± 440 0 a 440 V (50/60 Hz)
Resolución: 1 V
Precisión de medición: ± (2 % + 3)
Medición de tensión en el rango <10 V: solo a título de referencia
Medición
de frecuencia Rango de medición:
resolución:
200 Hz 1 Hz
Precisión de medición: solo a título de referencia
Parámetros generales:
- Indicador de batería baja: sí, símbolo «» en la pantalla
- Indicación de sobrecarga (fuera de rango): sí, símbolo «OL» en la pantalla
- Alimentación: 1,5 V CC, 10 mA; aprox. 50 mA en el rango de
1000 V - Dimensiones de la pantalla LCD: 71 x 34 mm -
Entorno de funcionamiento: temperatura de 0 a +40 °C, humedad máx. 85 % HR
- La precisión especificada está garantizada en el siguiente entorno: temperatura de 23 ± 5 °C, humedad: 45–75 % HR
- Condiciones de almacenamiento: temperatura de -20 °C a +60 °C, humedad máx. 90 % HR-
Dimensiones del dispositivo: 160 x 100 x 71 mm-
Color del dispositivo: rojo y gris-
Peso del dispositivo: 380
g- Peso: 0,7 kg (baterías incluidas)
Contenido del paquete individual:
Dispositivo:
Batería:
1,5 V, AA: 6 uds
.- cables de prueba con pinzas cocodrilo: 3 uds. (rojo, verde, azul)

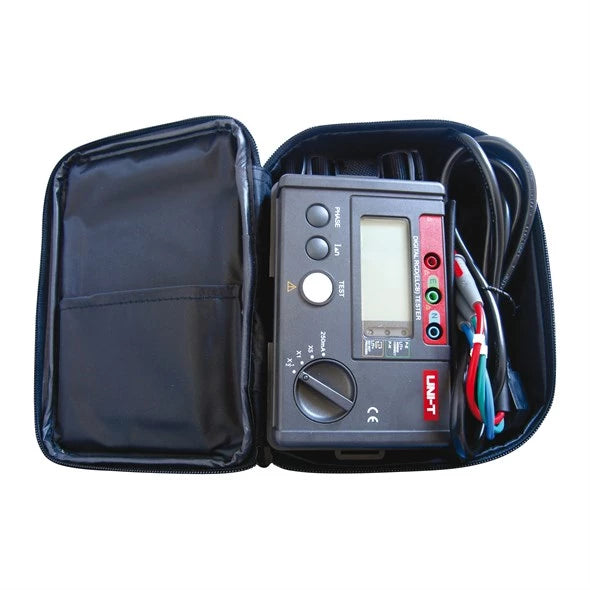

- estuche: 1 ud
.- manual de usuario: 1 ud.
Embalaje al por mayor:
- Cantidad estándar por caja estándar: 104 x 40 unidades
- 40 unidades de 180 mm (0,063 m³)
- Peso total de la caja estándar: 12,8 kg
Fabricante: UNI-TREND
