Descripción

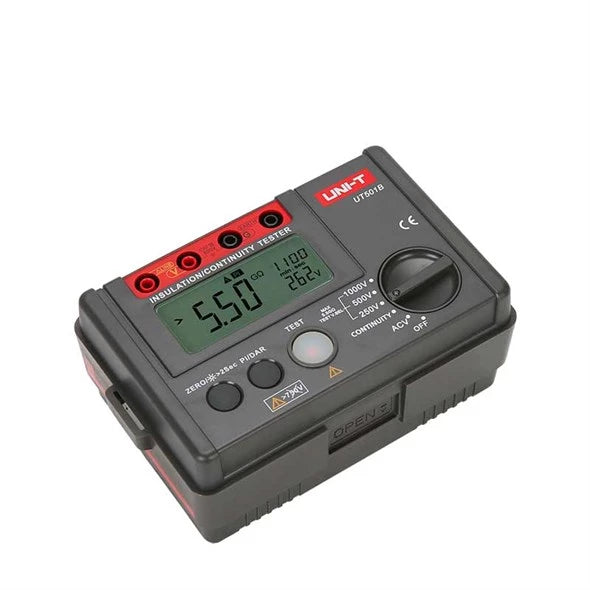

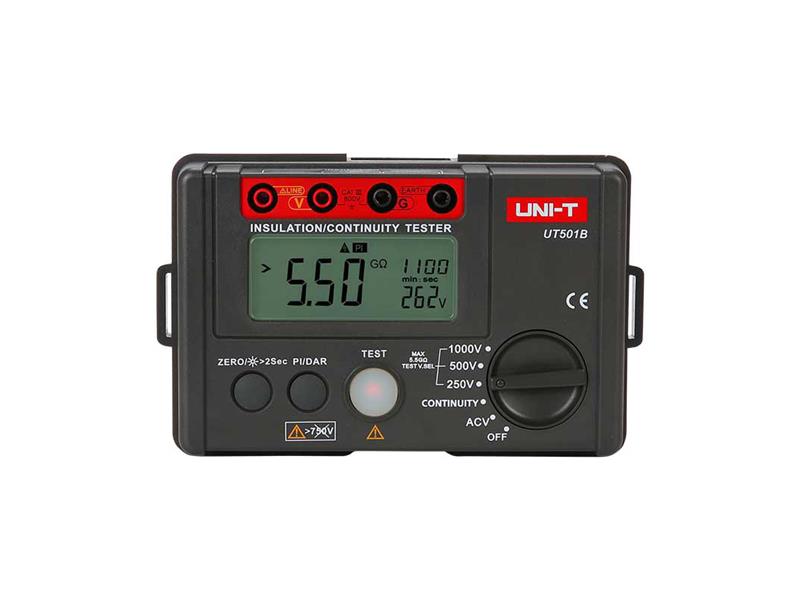

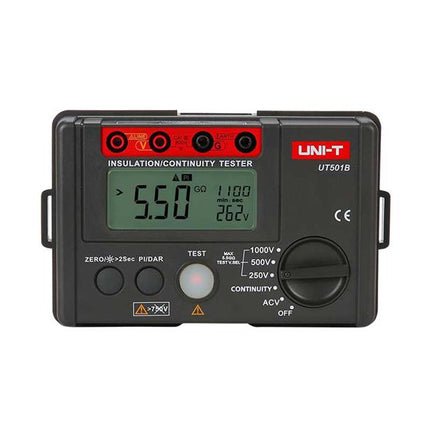

Este producto incluye una garantía de 3 años. Comprobador de resistencia de aislamiento UT501B.
Los comprobadores de aislamiento eléctrico de la serie UT500 se utilizan para medir la resistencia de aislamiento de equipos eléctricos y electrodomésticos durante las inspecciones rutinarias. Esto se consigue midiendo la resistencia de aislamiento entre circuitos eléctricos o entre circuitos y tierra (la toma de tierra del equipo). La serie UT500 puede medir la resistencia de aislamiento, la tensión de CA, la baja resistencia, el PI (índice de polarización) y el DAR (absorción dieléctrica). Las unidades individuales de la serie UT500 se diferencian entre sí en sus rangos de tensión de prueba (UT501A de 100 V a 1000 V, UT501B de 250 V a 1000 V, UT502A de 500 V a 2500 V), la resistencia de aislamiento máxima medida (UT501A de 5 GΩ a 5 GΩ, UT502A de 0 MΩ a 20 GΩ) y otros parámetros.
Estos dispositivos de prueba e inspección garantizan el correcto funcionamiento de transformadores, generadores, motores de alta tensión, condensadores de potencia, cables de alimentación, descargadores de sobretensión, interruptores automáticos y maquinaria y equipos eléctricos. Son dispositivos ideales para llevar a cabo el mantenimiento eléctrico y se fabrican de conformidad con las normas IEC 61010 e IEC 61557.
Especificaciones del producto UT501B:
- Medición de resistencia de aislamiento de 0 MΩ a 5,5
GΩ- Medición de tensión de prueba de CC 250 V /-
Medición de baja resistencia de 0 a 200 Ω-
Medición de tensión de CA en el rango de 30 a 600 V (50/60 Hz)
- Indicación de sobrecarga a >5,5 GΩ
- Pantalla LCD retroiluminada con cambio automático de pantalla
secundaria - Funciones
de tensión y arranque 199> - Luz de
advertencia roja - Alimentación mediante 6 pilas de 1,5
V (AA) - Indicador de
batería baja - Protección contra sobretensión CAT III 600 V
Especificaciones técnicas del UT501B:
- Medición de tensión interna / resistencia de aislamiento / resistencia
de aislamiento 250 V / 0,00 MΩ - 5,5 GΩ / 1,00 mA - 1,10 mA / 250 kΩ
500 V / 0,00 MΩ - 5,5 GΩ / 1,00 mA - 1,10 mA / 500 kΩ - 500 kΩ - 0 V 0 Ω / M500. / 1,00 mA - 1,10 mA / 1 MΩ
- tolerancia de tensión en circuito abierto: +10
%- corriente de cortocircuito de la tensión de prueba: aprox. 2 mA
- rango de precisión de medición de la resistencia de aislamiento: de 0,00 MΩ a 99,9 MΩ: ± (3 % + 5) / de 100 MΩ a 5,5 GΩ: ± (5 % + 5)
- Medición del índice de polarización para un valor de referencia con una duración de medición de 10 minutos /⥥: 10 minutos PI /⥥ 1 minuto 4 / óptimo, 4 a 2 / bueno, 2,0 a 1,0 / advertencia, ≤ 1,0 / deficiente
- Medición de la absorción dieléctrica durante 60 s / 30 s -
Valor DAR / criterio: ≥ 1,4 / óptimo, 1,25 / 1, ≤ / 1 / 1, deficiente
- Medición de baja resistencia (continuidad del circuito) - rango: 0,00 Ω a 200 Ω
- resolución: 0,01 Ω
- Reinicio de la pantalla para mediciones más precisas: sí, botón ZERO
- tensión en circuito abierto antes de la medición: aprox. 5,0 V -
corriente durante la medición: aprox. 200 mA -
Precisión: ± (2 % + 3)
- Medición de tensión CA - rango: 30 V a 600 V (50 / 60 Hz)
- resolución: 1 V
- Precisión: ± (2 % + 3)
- Pantalla LCD multifuncional de 60 mm. 34 mm, rango
1999 - Retroiluminación de la pantalla: opción de retroiluminación blanca o roja durante la
advertencia - Cambio automático de rango: sí
- Zumbador: sí, indicación de alta
tensión - Descarga automática de la capacitancia interna tras la medición: sí
- Alimentación: 6 pilas alcalinas (5 V, indicador de batería baja)
- La tensión desciende por debajo de 7
V- Peso: 0,7 kg (baterías incluidas)
- Dimensiones del producto: 150 x 100 x 71 mm-
Color del producto: rojo y gris-
Condiciones de calibración de fábrica: temperatura ambiente 23 °C ± 5 °C, humedad del 45 % al 75 %/año; se recomienda realizar el protocolo de calibración una vez al año. Se pide por separado
- Condiciones de funcionamiento: de 0 °C a +40 °C / humedad relativa del 85 % o menos
- Condiciones de almacenamiento: de -20 °C a +60 °C / humedad relativa del 90 % o menos
- Altitud: máx. 2000 m
Contenido del paquete individual:
- Unidad UT501B: 1 u

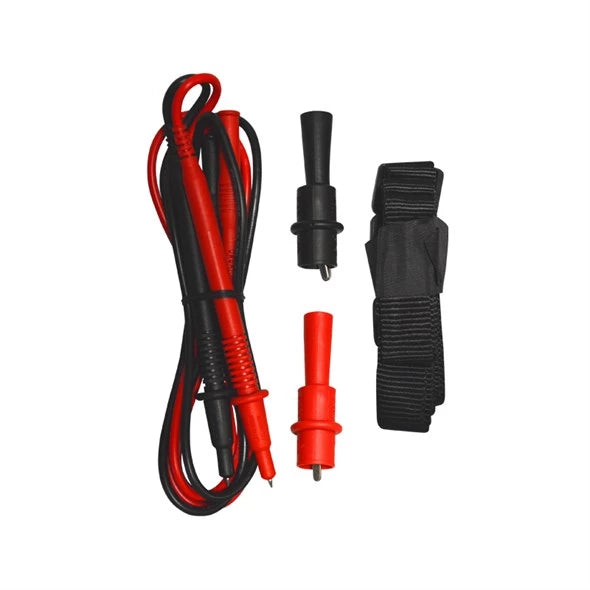

.- Cables de prueba: 1 par-
Pinzas cocodrilo: 1 par-
Pilas AA de 1,5 V (LR6): 6 u
.- Instrucciones: inglés, checo, eslovaco: 1 ejemplar
Embalaje al por mayor:
- Cantidad estándar por caja: 20 unidades
- Dimensiones estándar de la caja: 500 x 380 x 330 mm
- Peso total de la caja: aprox. 20,9 kg
