Descripción

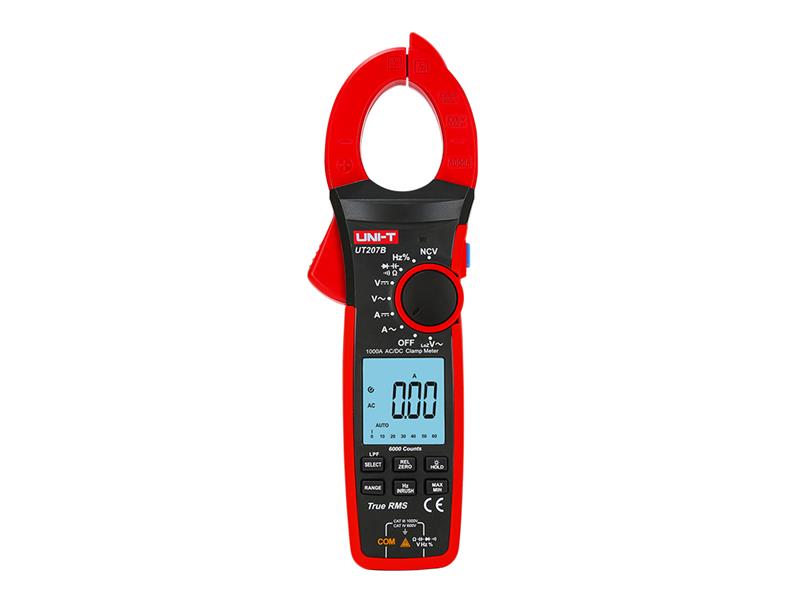

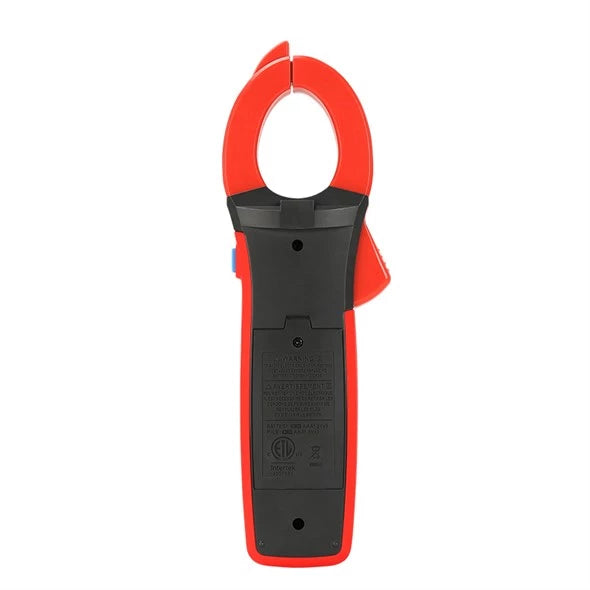

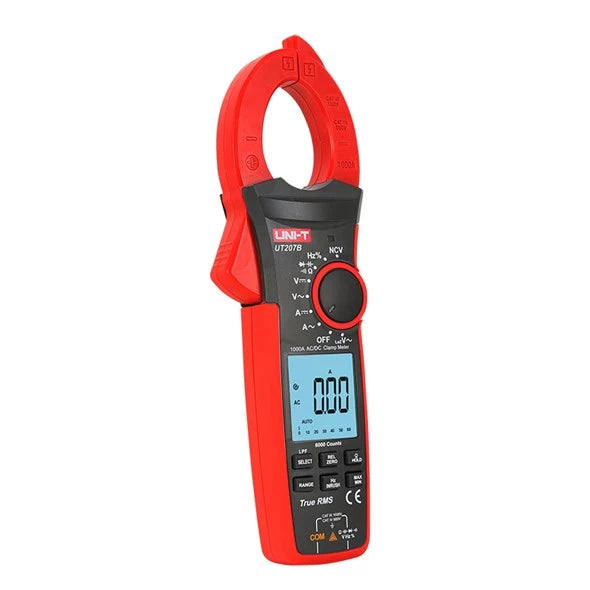

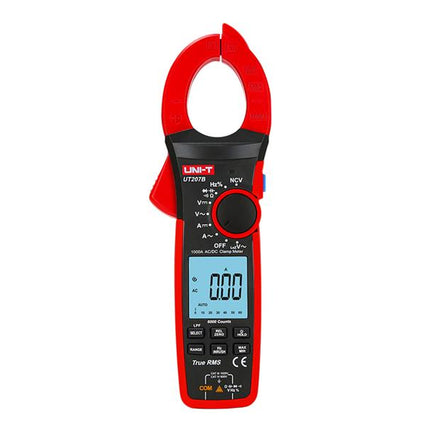

Pinza amperimétrica
UNI-T UT207B. Este producto incluye una garantía de 3 años. La pinza amperimétrica digital UT207B se utiliza para medir tensiones de CA y CC de hasta 1000 V, corrientes de CA y CC de hasta 1000 A, así como la frecuencia en baja tensión (BT) y corrientes de hasta 10 000 000 V en el rango de 1 000 000 V a 400 Hz y en baja tensión (BT) de 10 Hz a 1 MHz. Cuenta con protección contra tensiones superiores a 1000 V y alarmas acústicas y visuales en todos los rangos. Pantalla multisegmento de cuatro dígitos de 43 x 45 mm con retroiluminación y una rápida frecuencia de actualización (3 veces/s). El valor máximo que se puede mostrar es 6000. La pantalla cuenta con una escala analógica de 31 puntos (gráfico de barras). La apertura de las mordazas permite la medición en cables con un diámetro de hasta 42 mm. El sensor de campo eléctrico sin contacto (NCV) permite la detección de conductores bajo tensión. Sonda incluida: la tapa de la punta de los cables de prueba permite la medición de la distribución de baja tensión en CAT III sin riesgo de arco eléctrico. Sin las tapas de las puntas, los cables de prueba solo pueden utilizarse en líneas de distribución de baja tensión CAT II (p. ej., tomas de 230 V). El sensor es una sonda Hall sensible. Opción de adquirir una bobina flexible para medir corrientes de hasta 3000 A. Alimentación: 3 pilas R03 de 1,5 V. El consumo de energía del medidor es de aprox. 1,8 mA. El dispositivo cuenta con una función de ahorro de energía automática: tras 15 minutos entra en modo de espera, donde consume solo <50 μA, lo que prolonga eficazmente la vida útil de las pilas. La función de ahorro de energía se puede desactivar.
Especificaciones del producto:
- medición de tensión y corriente CA/CC, resistencia, diodos, continuidad, capacitancia
; - indicación automática de
polaridad; - medición de corrientes y tensiones de baja tensión (BT) de hasta 1000 V;
- frecuencia de baja tensión (BT) en el rango de 10 Hz a 1 MHz
; - medición de capacitancia de 60 nF a 60 mF
- Medición de la relación (relativa) entre tensiones y capacitancias
. - Pantalla multisegmento y alarma
acústica/visual. - Protección contra tensiones superiores a 10 V/0 V. - Función de contacto sin NC
: conductores bajo tensión
.- Función LoZ V ~ medición con baja impedancia de entrada (aprox. 2 kΩ) del dispositivo -
Función INRUSH – medición de transitorios de hasta 100 ms de duración – corriente de arranque al encendido del dispositivo de hasta 3000 A con bucle flexible adicional
- Función de medición LPF ACV en filtro nf2H5 (aprox. inversores y variadores de frecuencia)
- Función de medición de
frecuencia/ciclo de trabajo- Elección entre cambio

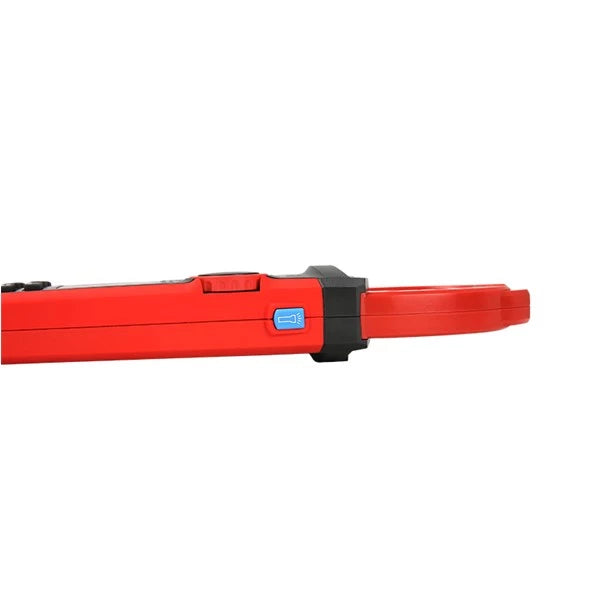

de rango automático o manual - Lámpara integrada
- La precisión de la medición de corriente y tensión está garantizada cuando se utiliza el rango entre el 5 % y el 100 % del fondo de escala; al 5 % del fondo de escala, se requiere
un ajuste técnico >
Parámetros:
1. Medición de corriente CA (rangos / resolución / precisión):
60,00 A / 0,010 A / 40 Hz ~ 400 Hz ±(2,0 % + 9)
600,0 A / 0,100 A / 40 Hz ~ 400 Hz ±(2,0 % + A)
+1 40 Hz ~ 400 Hz ±(2,0 % + 5)
—la precisión de monitorización de la frecuencia al medir la corriente alterna en el rango de 40 a 400 Hz es de ± (0,1 % + 3) con una resolución de 0,1 Hz—
Protección contra sobrecargas a 1000 A
2. Medición de corriente de arranque de CA (rangos / resolución / precisión):
60,00 A / 0,010 A / 40 Hz ~ 400 Hz ±(10,0 % + 10)
600,0 A / 0,100 A / 40 Hz ~ 400 Hz ±(10,0 % + 10)
1000,0 A / 1 A / 40 Hz ~ 400 Hz ±(10,0 % + 10)
— protección contra sobrecargas a 1000 A
con bucle
de corriente flexible 30,00 A / 0,000 Hz / 40,010 Hz ±(10,0 % + 10)
300,0 A / 0,100 A / 40 Hz ~ 400 Hz ±(10,0 % + 10)
3000,0 A / 1 A / 40 Hz ~ 400 Hz ±(10,0 % + 10) protección
contra sobrecargas -10 3000 A
3. Medición de corriente continua (rangos / resolución / precisión):
60,00 A / 0,010 A / ±(2,0 % + 5)
600,0 A / 0,100 A / ±(2,0 % + 5)
1000,0 A / 1 A / ±(2,0 % + 5) protección
contra sobrecarga 2,0 % > -5 1000 A
4. Medición de tensión CA (rango / resolución / precisión):
6000 V / 0,001 V / 40 Hz ~ 400 Hz ±(1,2 % + 3)
60,00 V / 0,010 V / 40 Hz ~ 400 Hz ~ 400 Hz ±(1,2 % + 3)
60,00 V / 0,010 V / 40 Hz ~ 400 Hz ±(1,2 % + 3) 0,100 V / 40 Hz ~ 400 Hz ±(1,0 % + 8)
1000,0 V / 1 V / 40 Hz ~ 400 Hz ±(1,0 % + 8)
- Precisión de monitorización de frecuencia al medir tensión CA en el rango de 40 Hz a +40,01 Hz -
Protección contra sobrecargas a 1000 Vrms
- Impedancia de entrada aprox. 10 MΩ
5. LPF CA V (medición con filtro de paso bajo de aprox. 2,5 kHz)
(rango / resolución / precisión):
600,0 V / 0,1 V / ±(2,0 % + 5)
1000,0 V / 1 V / ±(2,0 % + 5)
protección contra sobrecarga de entrada al 1,0 %–0,0 V en caso de sobrecarga-rms aprox. 10 MΩ
6. AC LPF V (medición con baja impedancia de entrada aprox. 2 kΩ)
(rango / resolución / precisión):
600,0 V / 0,1 V / ±(2,0 % + 5)
1000,0 V / 1 V / ±(2,0 % + 5)
- Protección contra sobrecarga de entrada rm aprox. 2 kΩ
7. Medición de tensión
CC (rango / resolución / precisión):
600,0 mV / 0,100 mV / ±(0,8 % + 3)
6000 V / 0,001 V / ±(0,5 % + 3)
60,00 V / 0,010 V / 0,010 V / +0,05 V / 0,100 V / ±(0,5 % + 3)
1000,0 V / 1 V / ±(0,5 % + 3)
- Protección contra sobrecarga a 1000 V rms
- Impedancia de entrada aprox. 10 MΩ
8. Medición de resistencia
(rango / resolución / precisión):
600,0 Ω / 0,1 Ω / ±(1,0 % + 3)
6000 kΩ / 0,001 kΩ / ±(1,0 % + 2)
60,00 kΩ / 0,01 kΩ / 0,01 kΩ / % + 0,0,0,0,0,0,0,0,0,Ω /> 0,1 kΩ / ±(1,0 % + 2)
6.000 MΩ / 0,001 MΩ / ±(2,0 % + 8)
60,00 MΩ / 0,01 MΩ / ±(2,0 % + 8)
— protección contra sobrecarga a 1000 Vrms de tensión en circuito abierto aprox
.— 1 V
9. Comprobación de la continuidad del circuito:
- si la resistencia medida es inferior a 30 Ω, la señal de continuidad emite un pitido
; - con una resistencia medida superior a 70 Ω, la señal de circuito abierto no emite un pitido
; - incertidumbre entre 31 Ω y 69 Ω
; - 600 Ω, con una resolución de 0
,1 Ω; - protección contra sobrecarga a 1000 Vrms
10. Medición de diodos:
- en sentido directo, la caída de tensión a través de la unión semiconductora es inferior o igual a 2 V
; para una unión de silicio, la caída de tensión típica es de 0,5 a 0
,8 V; tensión de circuito abierto de aproximadamente 3,0 V
; medición en el rango de 000 V, con una resolución de 6,00 V y 0,001 V
11. Medición de
capacitancia (rango / resolución / precisión):
60,00 nF / 0,01 nF / ±(4,0 % + 25)
600,0 nF / 0,1 nF / ±(4,0 % + 5)
6.000 μF / 0,001 μF ±(4,0 % + 5)
60,00 μF / 0,01 μF / ±(4,0 % + 5)
600,0 μF / 0,1 μF / ±(4,0 % + 5)
6,000 mF / 0,001 mF / ±10,0 % / 0,1 μF / 0,1 μF / ±(4,0 %+5) / ±10,0
%+9 - protección contra sobrecarga a 1000 Vrms
12. Medición de frecuencia y ciclo de trabajo (duty)
(rangos / resolución / precisión):
frecuencia: 10 Hz a 1 MHz / 0,01 Hz a 1 kHz / ± (0,1 % + 3)
ciclo de trabajo: 10 % a 99,1 % / ±99,0 % / ±7)
- Nota 1) Sensibilidad de medición:
10 Hz a 100 kHz: 250 mV rms ≤ amplitud de entrada ≤ 20 V rms
100 kHz a 10 MHz: 600 mV rms ≤ amplitud de entrada ≤ 20 V rms
Nota: 2) La medición del rendimiento (ciclo de trabajo) solo es aplicable a ondas cuadradas de 10 Hz a 10 kHz:
2 V p-p ≤ amplitud de entrada ≤ 20 V p-p
- protección contra sobrecargas a 1000 V rms
13. Detección de campo eléctrico sin contacto (NCV):
- permite la detección de cables con tensión - a medida que aumenta la tensión detectada, se mostrarán más segmentos del gráfico de barras; con un valor más alto, el zumbador sonará con mayor frecuencia y el LED comenzará a parpadear. (relación) para la medición de tensión y capacitancia: sí-
HOLD: sí-
indicador de batería baja: sí-
apagado automático: sí-
Alimentación: pilas de 1,5 V (R03): 2 unidades-
Tamaño de la pantalla retroiluminada: 43 x 45 mm-
Dimensiones del producto: 81 x 27,4 x 81 x 27 mm. Peso del producto:
450 g - Color del producto: rojo y gris
Contenido del paquete:
- Pinza multímetro UT207B: 1 unidad-
Cables de prueba: 1 par-
Pilas de 1,5 V (R03): 3 unidades
- Manual
de usuario: 1 unidad-
Manual
de usuario Embalaje:
- Cantidad estándar por caja: 10 unidades
- Dimensiones estándar de la caja: 355 mm x 330 mm x 315 mm
- Peso bruto estándar por caja: 7,1 kg
FABRICANTE: UNI-TREND
