Beschreibung
Für dieses Produkt gilt eine Garantie von 3 Jahren.

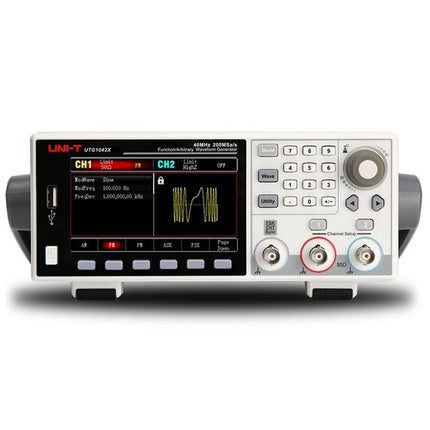

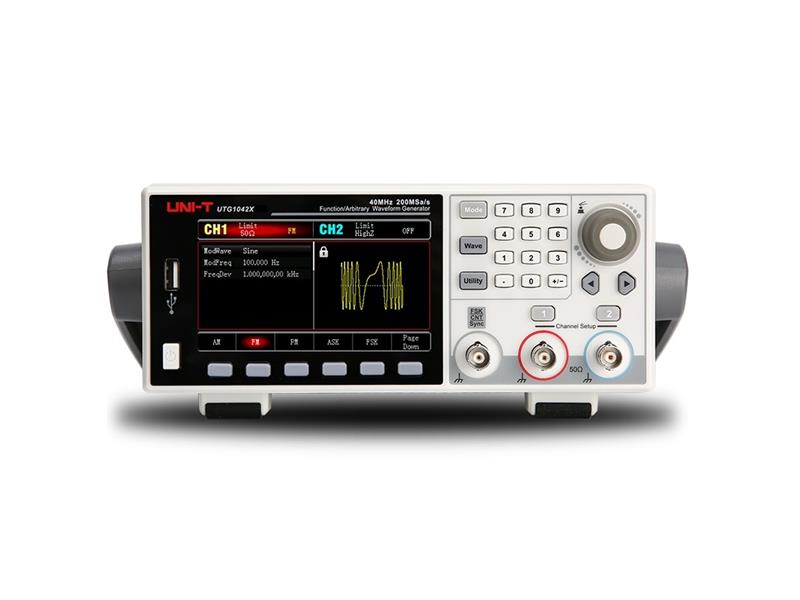

Der Funktionsgenerator UTG1022X aus der UTG1000X-Serie zeichnet sich durch eine präzise und stabile Ausgangswellenform mit einer Auflösung von bis zu 1 μHz aus. Es handelt sich um einen kostengünstigen, leistungsstarken und multifunktionalen Arbiträrgenerator. Er kann präzise, stabile und saubere Ausgangssignale mit geringer Verzerrung erzeugen. Mit seiner komfortablen Bedienung, den hervorragenden technischen Spezifikationen und dem benutzerfreundlichen grafischen Display ist er ein multifunktionales Gerät, das den Anforderungen in Lehre, Prüfung und Fertigung gerecht wird.
Der Generator ist für den Einsatz in der Lehre, im Design, bei der Prüfung, Fehlersuche und Reparatur von elektronischen und elektroakustischen Geräten sowie bei der Prüfung von Halbleiterkomponenten usw. vorgesehen.
Produktspezifikationen:
- Zweikanalsystem mit gleicher Leistung
– Bietet gleichzeitig zwei Hochleistungskanäle. Hohe Ausgangsamplitude ist auch bei hohen Frequenzen

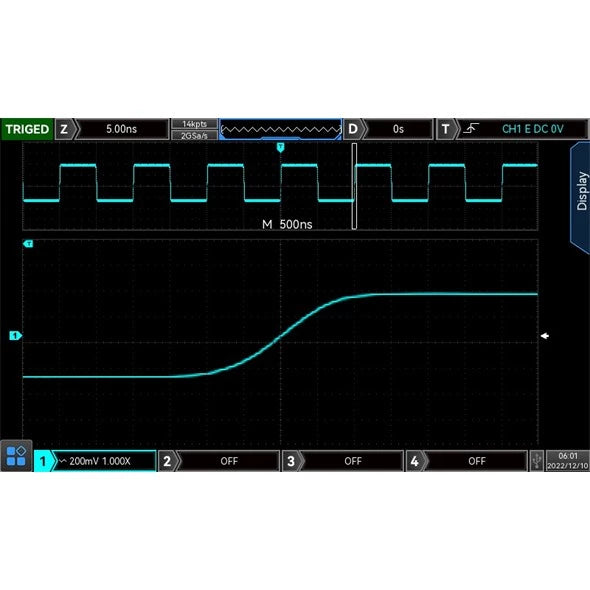

gewährleistet – Kann eine Rechteckwelle bis zu 10 MHz

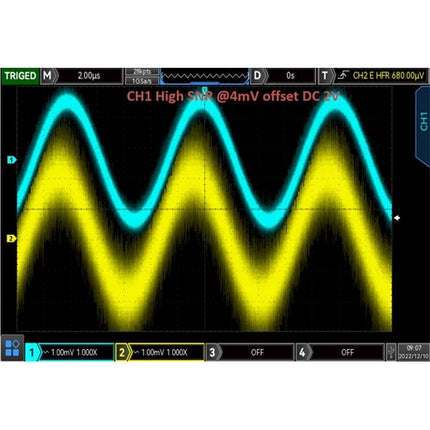

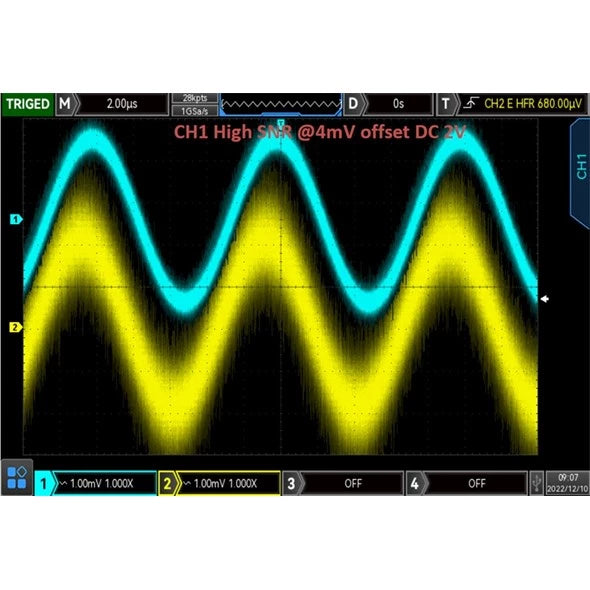

erzeugen – Hohes Signal-Rausch-Verhältnis –

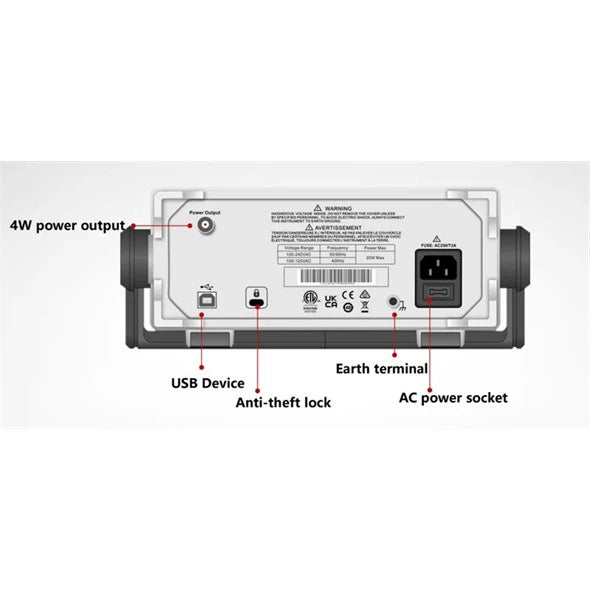

Optionales Leistungsverstärkermodul: Das PA-Modell ist mit einem Standard-Leistungsverstärkermodul ausgestattet, das ein Wellenformsignal mit maximal 4 W liefern kann, um die Testanforderungen bestimmter Impulsgeneratoren mit drei Impulsgenerierungsfunktionen zu erfüllen. Methoden, was eine flexiblere Erzeugung verschiedener Impulsfolgen ermöglicht –
Mehrere Modulationsmodi: Bietet sieben analoge und digitale Modulationsmethoden – AM, FM, PM, FSK, ASK, PSK und PWM – und ermöglicht so den Einsatz in verschiedenen Bereichen
– Sweep-Funktion: Unterstützt zwei Frequenz-Sweep-Methoden: „linear“ und „logarithmisch/s2000br/MS-/sweep“ mit 16-Bit-Vertikalauflösung –

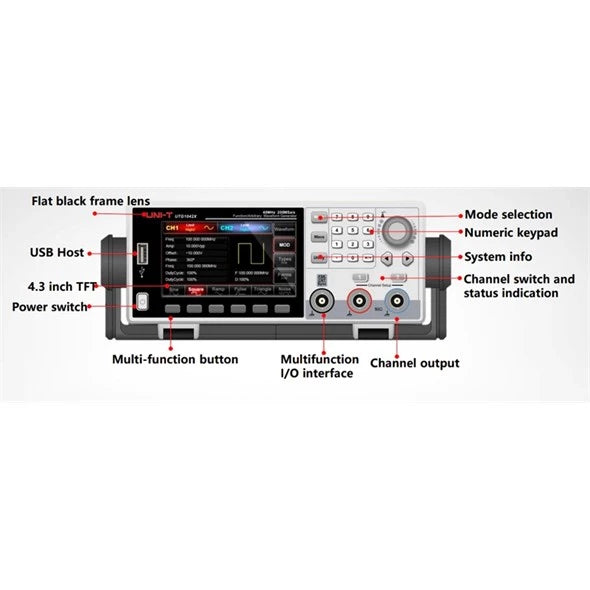

Multifunktionstaste und Ziffernblock für einfache Bedienung
Technische Daten:
- Maximale Wellenformfrequenz: 20 MHz-
Versorgungsspannung: 220–240 V AC / 50 Hz-
Wellenform
: 1 µHz... 1 µHz... 10 MHz (Impulswellenform), 1 µHz... 10 MHz (Rechteckwellenform), 1 µHz... 20 MHz (Sinuswellenform), 1 µHz... 400 kHz (Rampenwellenform)
– Displaytyp: 4,3" TFT-LCD
– Display: 4,3" TFT-LCD, 2,7"
Diagonale – Anzahl der Kanäle: 2
– Vertikale Auflösung: 16 Bit
– Speichertiefe: 4 kpts
– Ausgangsparameter: Impedanz: 50 Ω
– Abmessungen: 215 x 103 x 316 mm
– Schnittstelle: USB
– Modulationsart: USB
, FSK, PM, PSK, AM, PWM
– Wellenformen: beliebig, Rechteck, DC, Impuls, Rampe, Sinus, Rauschen
– Abtastrate: 200 MSa/s
– Speicher: 200 Wellenformen

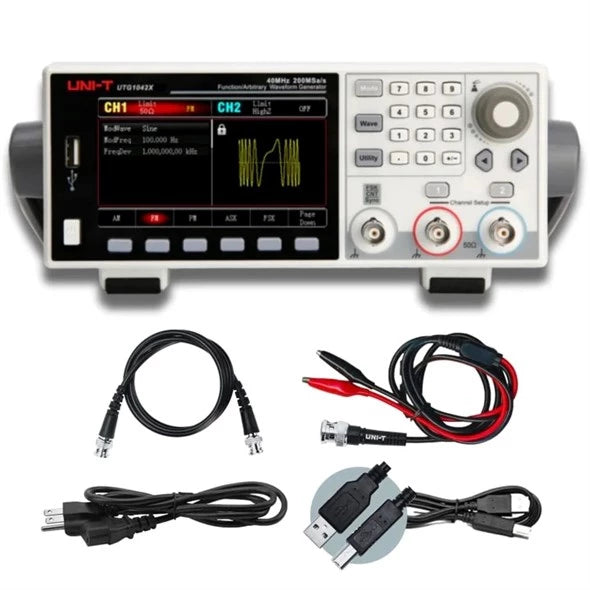

Lieferumfang:
– BNC-BNC-Kabel
– BNC-Kabel – Krokodilklemmenkabel –
USB-Kabel
– Netzstecker –
Kabel
Hersteller: UNI-TREND
