Beschreibung

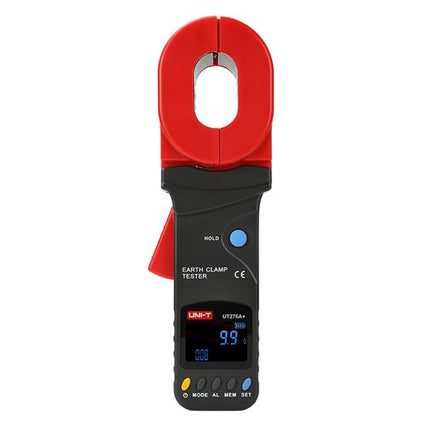

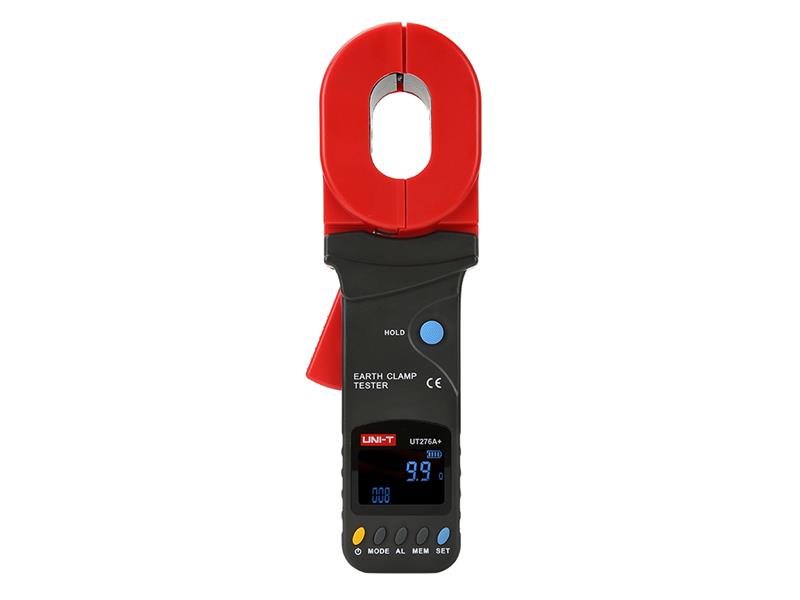

Dieses Produkt verfügt über eine 3-jährige Garantie. Der UT276A+ von UNI-T ist ein Zangenmessgerät zur Messung des Erdungswiderstands. Basierend auf dem Prinzip der gegenseitigen Induktion kann er den Erdungswiderstand messen, ohne dass die Erdungsleiter getrennt werden müssen und ohne Hilfselektroden, sowohl in Mehrpunkt- als auch in Einpunkt-Erdungssystemen.
Das Messgerät ist für den professionellen Einsatz konzipiert, widerstandsfähig gegen Stöße, Staub und Feuchtigkeit und wird von einem Mikroprozessor gesteuert, um den Erdungswiderstand präzise zu ermitteln, unter anderem mittels der Methode der schnellen Störfilterung. Es ist für die Messung von Erdungssystemen in Kraftwerken, in der Stromverteilung und Telekommunikation, auf Ölfeldern, in Computerräumen, bei elektromechanischen Anlagen und bei der Wartung in Industrieanlagen vorgesehen – überall dort, wo Elektrizität als industrielle Energiequelle genutzt wird oder wo der Erdungswiderstand von Blitzschutzsystemen überprüft werden muss. Das Gerät misst den Erdschleifenwiderstand von 0,01 Ω bis 500 Ω mit einer Auflösung von 0,001 Ω; die Messwerte werden auf einem vierstelligen, hintergrundbeleuchteten EBTN-Display angezeigt (Anzeige vor dunklem Hintergrund). Das Gerät wird mit vier 1,5-V-Alkalibatterien betrieben.
Hergestellt gemäß der Sicherheitsnorm IEC 61010-1 (CAT III 300 V, CAT IV 150 V, Verschmutzungsgrad 2); IEC 61010-031.
Produktspezifikationen:
- Messbereich für Erdschleifenwiderstand: 0 bis 500
Ω- Automatische
Bereichswahl- Auflösung 0,001 Ω-
4-stelliges
EBTN-Display- Mit akustischer Signalisierung bei Überschreitung
des Widerstandsgrenzwerts- Akustisches Signal bei Überschreitung des Widerstandsgrenzwerts -
Hohe Zuverlässigkeit und Langlebigkeit, doppelte Isolierung
- Automatische Kalibrierung, Kalibrierwiderstandsschleifen -
Speicherkapazität für bis zu 300 Messdatensätze -
Stromversorgung über 4 x 1,5 V AA-Alkalibatterien -
Batteriestandsanzeige
Technische Parameter: Methode: gegenseitige Induktion
– Messbereich für Erdschleifenwiderstand: 0 bis 500 Ω
- Messauflösung und Genauigkeit:
im Unterbereich 0,01 bis 0,099 Ω: 0,001 Ω / ± (1 % + 0,01 Ω)
im Bereich unter 0,01 Ω: 0,01 Ω / ± (1 % + 0,01 Ω)
im sekundären Bereich von 1 bis 49,9 Ω: 0,1 Ω / ± (1 % + 0,1 Ω)
im Sekundärbereich von 50 bis 99,5 Ω: 0,5 Ω / ± (1,5 % + 0,1 Ω bis 901 Ω)
im Sekundärbereich von 50 bis 99,5 Ω: Ω: 1 Ω / ± (2 % + 1 Ω)
im Teilbereich von 200 bis 395 Ω: 5 Ω / ± (5 % + 5 Ω)
im Teilbereich von 400 bis 590 Ω: 10 Ω / ± (10 % + 10 Ω)
Anzeigeabmessungen: 8 × 4 TN × 5 Ω)
mm
– Messfrequenz: 2x/Sek
. – Backenöffnung: 32 x 55 mm
– Störsignalfilter: ja
– Optischer und akustischer Alarm: ja –
Datenspeicher: ja, für 300 Gruppen
– Display-Haltefunktion (HOLD): ja
– V (Stromversorgung 4 Stück: 16 V) (LR6)
– Stromaufnahme: max. 50 mA
– Batteriestandsanzeige: ja
– Automatische Abschaltung: ja, nach 5 Minuten
– Isolationswiderstand der Ummantelung: mehr als 20 MΩ (500 V zwischen Schaltung und Gehäuse)
– Spannungsfestigkeit: 3700 V / RMS AC (zwischen Schaltung und Gehäuse)
– maximales externes Magnetfeld
: <1 V/m –
Kategorie: CAT III 300 V, CAT IV 150 V (IEC 61010-1)
- Umgebungstemperatur und relative Luftfeuchtigkeit im Betrieb: 23 °C ± 5 °C, Luftfeuchtigkeit <75
%- Abmessungen des Testers L x B x H: 285 mm x 8 mm x 85 mm x 8 mm, 1180 g (einschließlich Batterien)
Inhalt der Einzelverpackung:
- UT276A+ Tester: 1 Stück-
1-Ω- und 10-Ω-Prüfschleifen (Kalibrierung): 1 Stück-
1,5-V-AA-Batterien (LR6): 4 Stück
- Standardmenge pro Karton: 1 Stück-
Standardabmessungen des Kartons: 370 x 110 x 300 mm-
Gesamtgewicht des Kartons: 2,6 kg
Hersteller:
https://www.uni-trend.com/
