Beschreibung

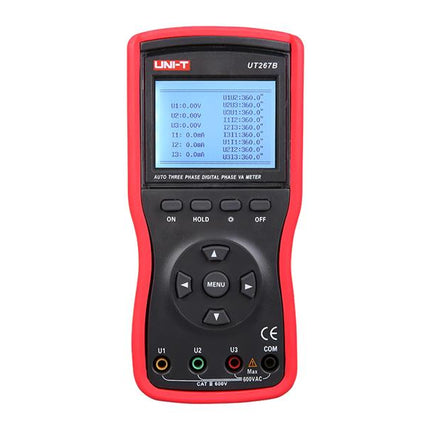

UNI-T UT267B Intelligentes dreiphasiges Zangen-Spannungsmessgerät
Dieses Produkt verfügt über eine 3-jährige Garantie. Das UT267B ist ein hochpräzises, intelligentes dreiphasiges Digital-Spannungsmessgerät, das speziell für Messungen unter industriellen Betriebsbedingungen entwickelt wurde. Es handelt sich um ein vollautomatisches, multifunktionales Gerät mit geringem Stromverbrauch und einfacher Bedienung. Sie können Stromkreise messen, ohne diese zu stören; das Gerät ist in der Lage, dreiphasige Spannung und Strom, den Phasenwinkel zwischen Spannung und Strom oder zwischen dreiphasigen Spannungen oder Strömen, Frequenz, Phasenfolge, Wirk-, Blind- und Scheinleistung sowie den Leistungsfaktor und die Vektorsumme zu messen und kann Transformatorengruppen, induktive und kapazitive Stromkreise, Sekundärstromkreismessungen und Differentialschutzsysteme identifizieren und anschließen. Das Gerät kann zudem die Differentialschutzphase zwischen Stromwandler-Einheiten ablesen sowie den korrekten Anschluss von Stromzählern überprüfen und sicherstellen. Das Punktmatrix-LCD-Display hat eine Auflösung von 240 × 160 Pixeln und ermöglicht die Anzeige von Spannungs- und Stromvektoren. Das Gerät ermöglicht die Speicherung von bis zu 99 Messdatensätzen in seinem internen Speicher, die anschließend über die RS232-Schnittstelle auf einen Computer übertragen werden können. Die mitgelieferte Systemsoftware ermöglicht Echtzeit-Online-Überwachung, Abruf von Verlaufsdaten, dynamische Anzeige, Datenauslesung, Speicherung, Berichterstellung, Drucken usw. Zusammen bieten diese Funktionen ein neues, zuverlässiges, genaues und praktisches Werkzeug für Inspektoren und Elektriker. Gleichzeitig
– Automatisches Intervall, Abtastfrequenz ca. 0,5
Mal/s – Grafik-LCD-Display mit Hintergrundbeleuchtung, 240 × 160 Pixel –
Datenspeicher –
RS-232-Schnittstelle –
Geringer Stromverbrauch (40 mA)
– Automatische Abschaltung
– Vibrationsfestes, rutschfestes, hochisoliertes Gehäuse
– Stromversorgter Anschluss
–
Technische Daten:
- Wechselstrom-Messbereich (A): 0 mA ~ 20 A, Genauigkeit: ± (1,5 % + 3)
- Wechselspannungs-Messbereich (V): 0 V ~ 600 V, Genauigkeit: ± (1,5 % + 3) Messfrequenz (>- 3)
– 3) 65 Hz, Genauigkeit: ± (2 % + 3)
– Wirkleistungsmessbereich (W): 0 W ~ 12 kW, Genauigkeit: ± (3 % + 3)
– Scheinleistungsmessbereich (VA): 0 VA ~ 12 kVA, Genauigkeit: ± (3 % + 3)
– Leistungsfaktor: -1 ~ +1, Genauigkeit: ± 0,03 –
Phasenwinkel: 0° ~ 360°, Genauigkeit: ± 1° –
Summe der Stromvektoren: 0 mA ~ 60 A –
Direkter Phasenrotationstest: U1 -- U2-U1 -- U
I1-I2-I3- Phasenfolgeprüfung – Rückwärtsdrehung: U1-U3-U2 oder
I1-I3-I2- Hintergrundbeleuchtetes Punktmatrix-LCD-Display für Vektordarstellung: 240 Punkte × 160 Punkte-
Abtastfrequenz: ca. 0,5
Mal/s- Automatische Bereichsumschaltung: ja-
Eingangsimpedanz für DCV: ≥2 MΩ
– Datenhalt: ja
– Datenspeicher: ja, 99
Datensätze – Datenschnittstelle:
RS-232 – Stromversorgung: 1,5-V-Batterieschalter (Einweg, automatische Abschaltung
) × 6 × 15 Minuten
– Batteriestandsanzeige: ja
– Nettogewicht: 550 g –
Produktabmessungen: 196 mm × 92 mm × 54 mm
– Produktfarbe: rot und grau
Lieferumfang:
- Stromanalysator UNI-T6B:
- UNI-Tc7B 7,5 mm x 13 mm: 3 Stück-
Messleitungen: 4 Stück (1 gelb, 1 grün, 1 rot, 1 schwarz)
- Datenkabel: 1 Stück-
CD mit Software für die Datenübertragung: 1 Stück-
Handbuch: 1 Stück-
Bedienungsanleitung
: 6 Stück
Großhandelsverpackung:
- Standardmenge pro Karton: 1 Stück-
Standardabmessungen des Kartons: 337 mm x 136 mm x 333 mm-
Standardbruttogewicht des Kartons: 3,3 kg
HERSTELLER: UNI-TREND
