Beschreibung

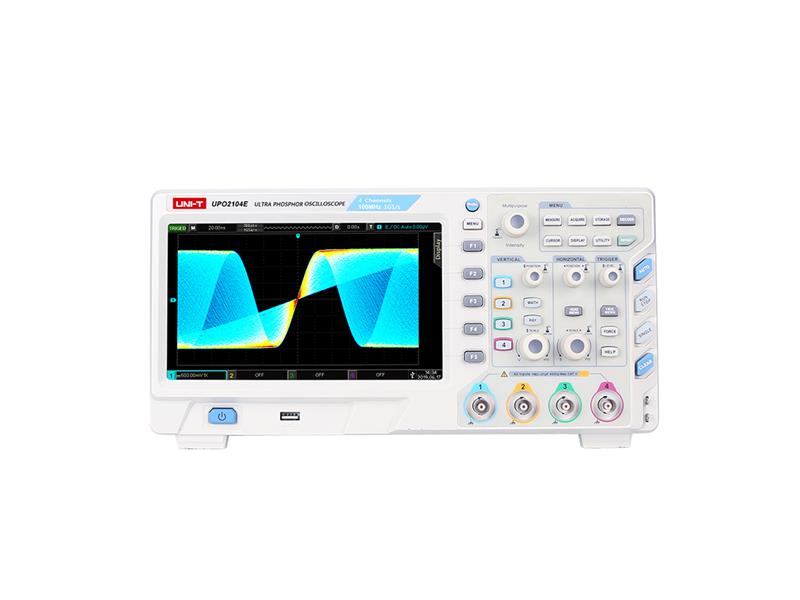

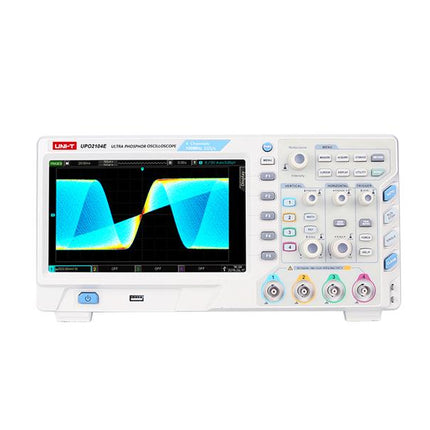

UNI-T UPO2104E Oszilloskop
Dieses Produkt verfügt über eine 3-jährige Garantie. Das Oszilloskop UPO2104E ist ein digitales Oszilloskop mit Ultra-Phosphor-Technologie aus der UPO2000E-Serie. Im Vergleich zum Einstiegsmodell UPO2102E bietet das UPO2104E 4 Kanäle. Es verfügt zudem über eine Abtastrate von 1 GS/s. Dies reicht für eine Bandbreite von 100 MHz aus (im Gegensatz zu den Einstiegsmodellen UPO2072CS und UPO2074CS, die auf 70 MHz begrenzt sind). Es handelt sich um ein multifunktionales, leistungsstarkes und benutzerfreundliches Oszilloskop mit hervorragenden technischen Spezifikationen. Es verfügt über ein Display mit einer Auflösung von 800 x 480 Pixeln. Es unterstützt USB-Speicher und die Kommunikation mit einem PC über Plug-and-Play-USB. Die Software für den Anschluss an einen PC kann von der Website des Herstellers heruntergeladen werden:
https://instruments.uni-trend.com/list_77/945.html. Es unterscheidet sich von der Vorgängerversion, dem UPO2104CS, durch eine neue Firmware.
Produktspezifikationen:
- Bandbreite 100 MHz-
4
Kanäle- Abtastrate 1
GS/s- maximale Speichertiefe 56 Mpts (pro Kanal) (zuvor bis zu 28 Mpts pro Wellenform)
- bis zu 28 Mpts pro Sekunde
80.000 wfms/s (zuvor 50.000 wfms/s)
- Zeitbasisbereich 5 ns/div – 50
s/div – Eingangsimpedanz (1 MΩ ± 2 %) // (20 pF ± 3 pF)
– Vertikale Achse/V/div – 1 mV/div (1 MΩ)
– DC-Verstärkungsgenauigkeit ± 3 %
– Anzahl gespeicherter Wellenformen 65.000 –
Triggerung: Flanke, Fenster, Runt, Timeout, N-te Flanke, Verzögerung, Dauer, Setup/Hold, Impulsbreite, Steigung, Video, Muster, RS232 / UART B, Funktionen: – Wellenform, I2/C A-B, AxB, A / B, FFT, editierbare erweiterte Einstellungen
, Filter – Automatische Messung: Max, Min, Hoch, Niedrig, Mittel, Pk-Pk, Amplitude, Mittelwert, Zyklusmittelwert, RMS, Zyklus-RMS, Zyklusfläche, Überschwingen, Vorlauf, Periode, Frequenz, Anstieg, Abfall, + -D,D,D,D,D,D,D,D FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
– Anzahl der Messungen: 5 gleichzeitige Messungen –
Statistik: Mittelwert, Max, Min, Standardabweichung, Anzahl der Messungen
– Frequenzzähler: 6 Bit

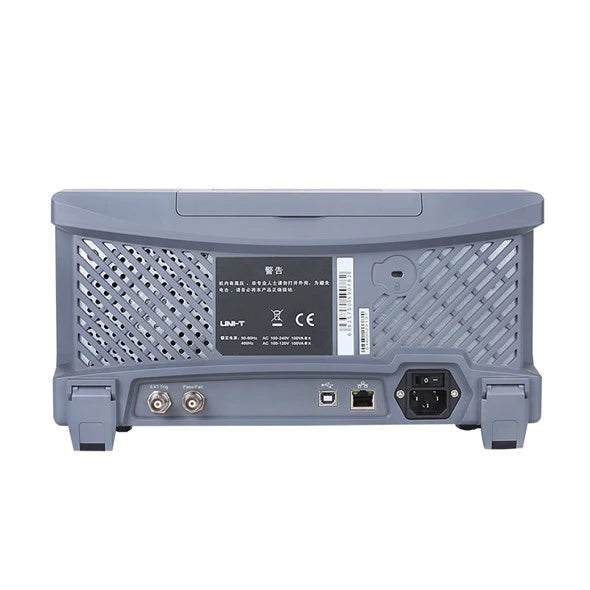

– Standardschnittstellen: USB-Gerät, Pass Out, UX, LAN
Technische Parameter:
- Stromversorgung: 100 V–240 V AC, 50/60 Hz-
Display: 8 Zoll, 800 x 480 Pixel-
Gewicht: 3,5 kg-
Abmessungen: 336 x 160 x 16 mm
:
– 4 Messsonden (mit umschaltbarem 1x-, 10x-Bereich)
– Abnehmbares dreipoliges Netzkabel
– USB-Kabel
– Kurzanleitung mit Links zur Website des Herstellers
HERSTELLER: UNI-TREND
