Beschreibung

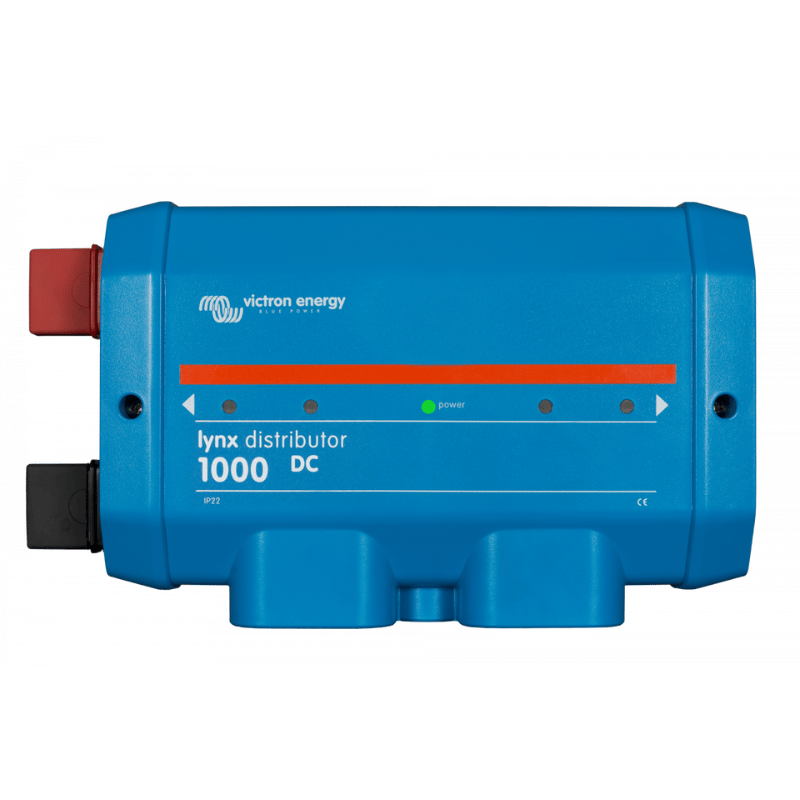

Der Lynx-Verteiler verfügt über eine Plus- und eine Minus-Sammelschiene. Die Plus-Sammelschiene hat vier Anschlüsse, die durch Sicherungen mit Überwachungsfunktion geschützt sind, während die Minus-Sammelschiene vier Anschlüsse sowie einen Erdungsanschluss aufweist. Er ist Teil des Lynx-Verteilungssystems und mit einer Betriebs-LED sowie vier LEDs zur Anzeige des Sicherungsstatus ausgestattet.
Bei Anschluss an ein Lynx Smart BMS können bis zu vier Lynx-Verteiler Informationen zum Sicherungsstatus übertragen. Diese Funktion ist bei Anschluss an einen Lynx Shunt VE.Can nicht verfügbar.
Der Lynx-Verteiler wird mit einem 40 cm langen RJ10-Kabel geliefert, das das Gerät mit Strom versorgt und bei Anschluss an ein Lynx Smart BMS auch zur Datenübertragung dient.
Technische Daten:
- Spannungsbereich: 9–60 VDC
- Unterstützte Systemspannungen: 12 V, 24 V, 48 V
- Nennstrom: 1000 A
- Stromaufnahme: maximal 100 mA (bei leuchtenden LEDs)
- Gehäuseabmessungen (HxBxT): 290 x 170 x 80 mm
- Gewicht: 2,2 kg
- Betriebstemperatur: -40 °C bis +60 °C
- Maximale Luftfeuchtigkeit: 95 % (nicht kondensierend)
- Schutzart: IP22
