Beschreibung

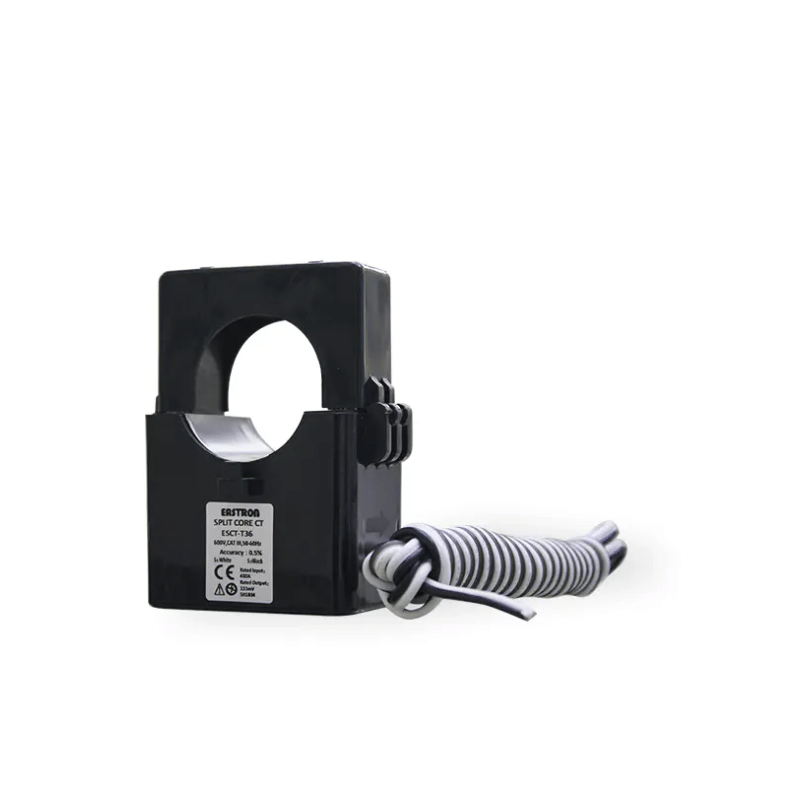

Der Stromwandler ESCT-T36 ist ein Stromwandler in Spaltspulenbauweise, der für die präzise Strommessung in Stromüberwachungsanwendungen entwickelt wurde. Er ist mit Eastron-Smart-Metern und DEYE-Wechselrichtern kompatibel und lässt sich somit problemlos in Mess- und Überwachungssysteme integrieren.

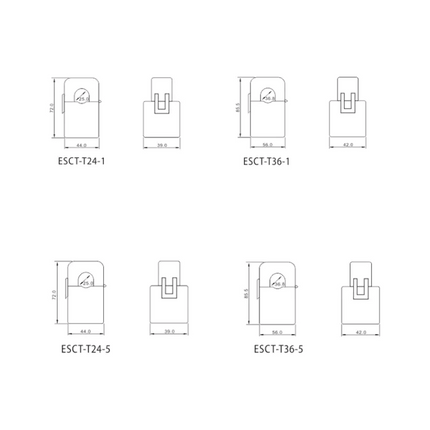

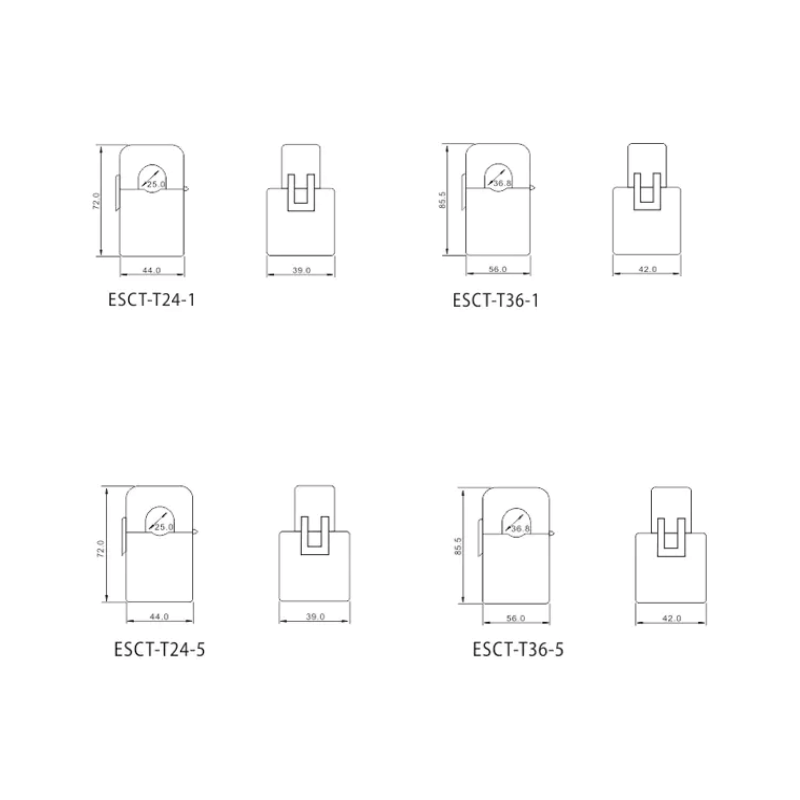

Die ESCT-T36-Serie ist für Ströme zwischen 100 A und 600 A bei einem Ausgangsstrom von 5 A erhältlich. T36 bezieht sich auf den Innendurchmesser von 36 mm der Bohrung, durch die der Leiter die Spule durchläuft.
Hauptmerkmale
-

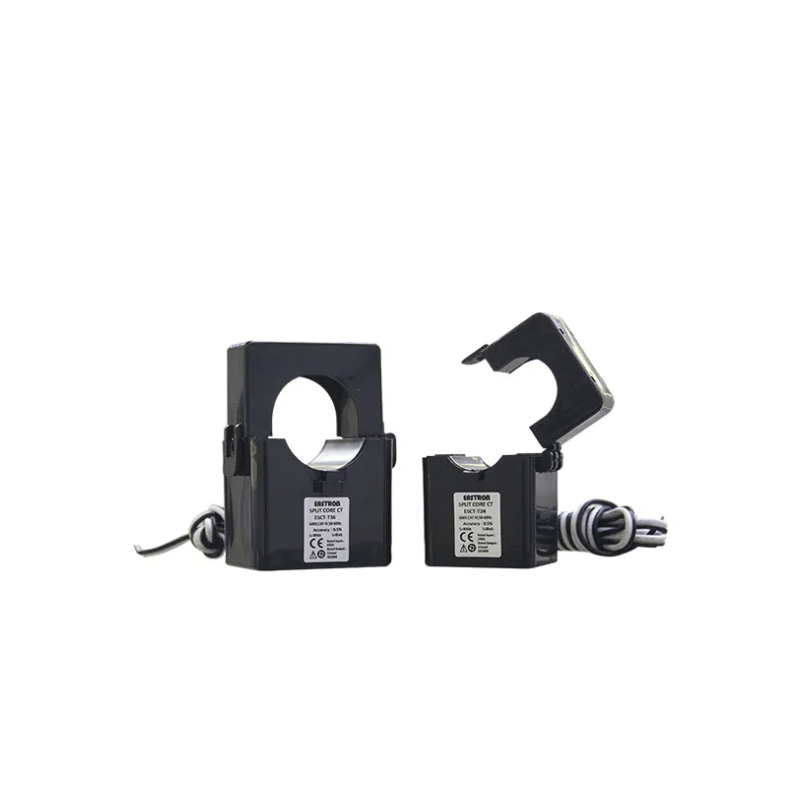

Bauart: Spaltspulenausführung (offener Kern) für eine schnelle Installation ohne Unterbrechung des Stromkreises.
-
Nennprimärstrom: 500 A AC.
-
Sekundärstrom: 5 A AC.
-
Innendurchmesser des Leiterdurchgangs: 36 mm (T36).
-
Isolierung: Klasse B, temperaturbeständig bis 130 °C.
-
Genauigkeit: Klasse 0,5 (IEC 61869-2).
-
Kernmaterial: ferromagnetische Legierung mit hoher Permeabilität.
-
Anschlüsse: Schraubklemmen für Ausgangskabel.
Betriebsvorteile
-
Einfache Installation auf engstem Raum dank kompakter Bauweise.
-
Zuverlässige und stabile Strommessung für industrielle und Photovoltaik-Anwendungen.
-
Ideal für die Integration in dreiphasige Überwachungssysteme mit kompatiblen Smart Metern.
