Тестер кабелю UTP UNI-T UT682 (RJ45)

Тестер кабелю UTP UNI-T UT682 (RJ45)

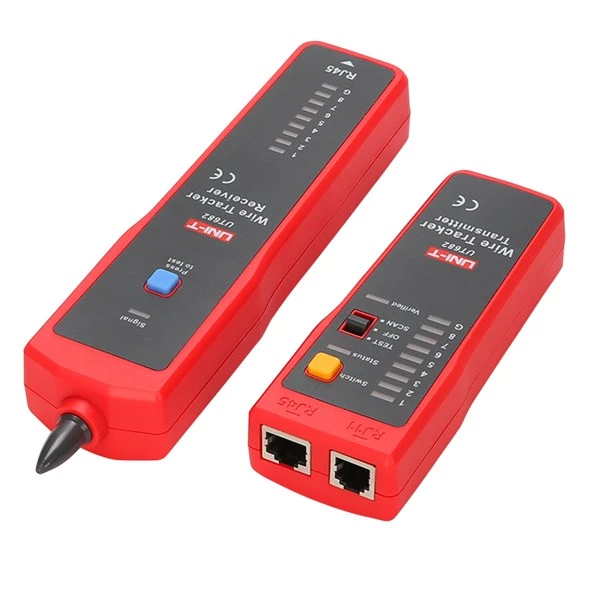

Цей продукт має 3-річну гарантію. Система відстеження дротів UNI-T UT682 складається з передавача та приймача. Він має такі функції, як відстеження телефонних дротів, відстеження мережевих дротів (RJ45/UTP), відстеження кабельних дротів, перевірка мережевих дротів тощо, а також забезпечує швидке і точне вимірювання. UT682 є ідеальним інструментом для персоналу, який займається встановленням і обслуговуванням систем з низьким струмом, таких як комунікаційні дроти та інтегральні схеми.

ХАРАКТЕРИСТИКИ:

Назва продукту: Wire Tracker
Живлення: батарея 9 В (НЕ входить до комплекту)
Форма передачі сигналу: імпульс з багаторазовою частотою
Коротке замикання для тестування телефонної лінії
Інструкції щодо полярності відкритого контуру
√
Діапазон тестування аудіосигналу: ≥1000 м
Відстань відеолінії: ≥100 м
Індикація низького заряду батареї (передавач):√

Функція відстеження телефонної лінії
A. Підключіть роз'єм телефонної лінії до інтерфейсу RJ11 передавача;
Б. Переведіть функціональний перемикач передавача в положення „TEST”. Індикатор відстеження лінії „Stare” загориться, що свідчить про те, що передавач працює правильно;
C. Утримуйте натиснутою кнопку „Натисніть для тестування” приймача та шукайте цільовий кабель за допомогою зонда приймача.
D. Під час тестування натисніть кнопку „Switch”, щоб переключитися між одно- та двоканальним режимом тестування аудіо.

Функція відстеження лінії мережі
A: мережева лінія з кришталевою головкою в інтерфейсі RJ45 передавача;
B. Натисніть функціональний перемикач передавача в положення „TEST”, індикатор відстеження лінії „Stare” почне блимати, що свідчить про те, що передавач працює правильно;
C. Утримуйте натиснутою кнопку „Натисніть для тестування” приймача та шукайте цільовий кабель за допомогою зонда приймача.
D. Під час тестування натисніть кнопку „Перемикання”, щоб переключитися між простим і подвійним режимами тестування аудіо.

Функція відстеження лінії живлення (кабель живлення не повинен бути підключений)
A. Підключення передавача за допомогою металевого кабелю з використанням кабелів-адаптерів з крокодиловими затискачами;
B. Встановіть функціональний перемикач передавача в положення „TEST”, індикатор відстеження лінії „Stare” почне блимати, що свідчить про те, що передавач працює правильно;
C. Утримуйте натиснутою кнопку „Натисніть для тестування” приймача та шукайте цільовий кабель за допомогою зонда приймача.
D. Під час тестування натисніть кнопку „Перемикання”, щоб переключитися між простим і подвійним режимами тестування аудіо.

АКСЕСУАРИ:

1 x передавач UNI-T UT682
1 x приймач UNI-T UT682
1 x кабель-адаптер RJ11
1 x кабель-адаптер RJ11
1 x кабель-адаптер Croco45
1 x кабель-адаптер RJ11 Кабель
1 x полотняна сумка
1 x інструкція з експлуатації англійською мовою
