Oscyloskop UNI-T UTD2102CEX+

Ten produkt objęty jest 3-letnią gwarancją. Oscyloskop UTD2102CEX+ to wielofunkcyjny, wysokowydajny oscyloskop cyfrowy z serii UTD2000CEX+, który jest łatwy w obsłudze, ma bardzo dobre parametry techniczne, dwa kanały wejściowe analogowe i oferuje pasmo przenoszenia 100 MHz/GS z próbkowaniem 1. Jest wyposażony w siedmiocalowy kolorowy wyświetlacz TFT o rozdzielczości 800 x 480 pikseli.

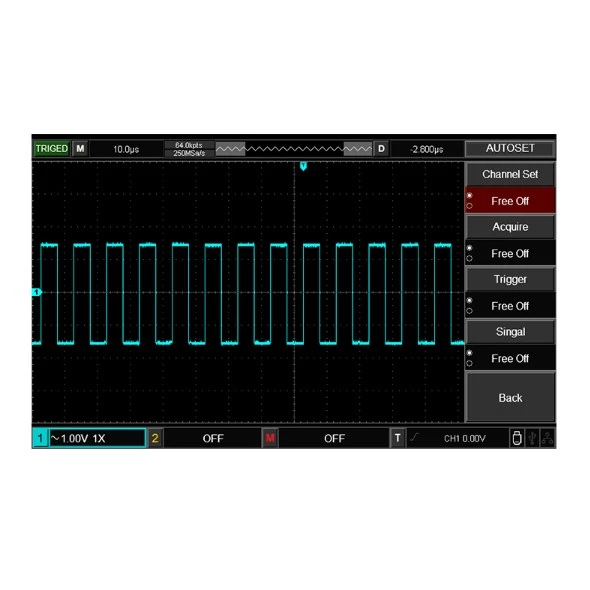

Oscyloskop posiada pamięć wewnętrzną o głębokości 64 kpts i szybkość przechwytywania przebiegu CEX-II do 20 000 wfms/s oraz umożliwia automatyczny pomiar do 34 sygnałów/parametrów matematycznych. Prosty panel przedni z wyraźnie oznaczonymi funkcjami podstawowymi, skalowaniem i pozycjonowaniem poszczególnych kanałów pozwala na wykorzystanie nawyków nabytych podczas korzystania z tradycyjnych przyrządów, dzięki czemu oscyloskop może być używany bez konieczności uczenia się skomplikowanych czynności i może być używany przez długi czas bez zmęczenia. Ponadto urządzenie można łatwo skonfigurować, naciskając przycisk AUTO.

Oscyloskop obsługuje pamięć USB, a dzięki funkcji USB OTG można zapisywać zmierzone wartości na pamięci flash USB. Obsługuje również komunikację z komputerem poprzez USB plug and play. Opcja pobrania oprogramowania do podłączenia do komputera i aktualizacji oprogramowania sprzętowego ze strony producenta:
https://instruments.uni-trend.com/digital-oscilloscopes/947.html

Kartę charakterystyki można pobrać ze strony producenta: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf

Parametry produktu:

– szerokość pasma: 100 MHz
– liczba kanałów sprzęgających: 2 wejściowe:
– (1 MΩ ± 21 TP3T) // (24 pF ± 3 pF)
– wejście sygnału kompensowanego: w zakresie 3 Vpp/1 kHz
– maksymalne napięcie wejściowe: 400 Vpk, przejście maksymalne 1000 Vpk
– próbkowanie: 1 GS/s
– podstawowy zakres czasu: od 2 ns/div do 50 s/div
– czas narastania: ≤ 3,5 ns
– oś pionowa: 1 mV/div do 20 V/div (1 MV/div), każdy kanał ma oddzielną rozdzielczość pionową: <br/a-Ω bit
– dokładność zysku DC: ±3%
– długość zapisanej rejestracji: 2 x 512k punktów próbkowania
– głębokość pamięci: jeden kanał 64 kpts, dwa kanały 2 x 32 kpts
– wyzwalanie: Edge, Pulse, Video, Slope, Alternating waveform A-B, A+- wyzwalanie formatematyczne. AxB, A/B, FFT, Editable Advanced, Filter

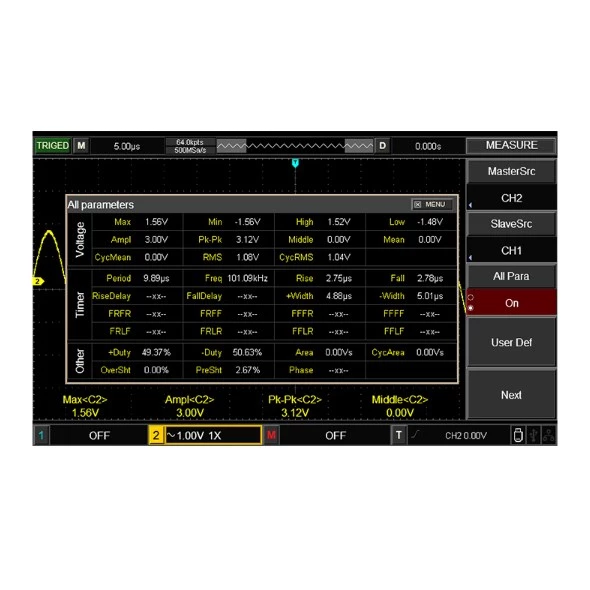

– automatyczny pomiar parametrów sygnału: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall -Szerokość, +, -Duth RiseDelay, FallDelay, Faza, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
– liczba pomiarów: 5 pomiarów jednocześnie
– pomiary statystyczne: średnia, maks., min., odchylenie standardowe, liczba pomiarów
– licznik częstotliwości: 6 bitów, interfejs USB-UX, standard LAN: USB-UX,
(Trig Out, Pass/Fail)
– przyciski programowe na ekranie
– klawiatura ekranowa do nazywania zapisanych plików
– liczba plików zapisanych w pamięci oscyloskopu/pamięci USB: 20/200
– zapisanie bieżącego ekranu w formacie BMP na pamięci USB

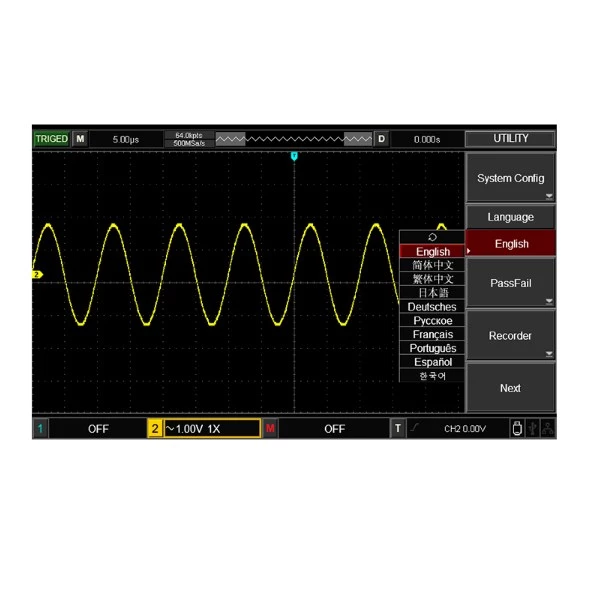

– wielojęzyczne menu w języku hiszpańskim, niemieckim, angielskim, niemieckim, angielskim, niemieckim, rosyjskim i innych

Parametry techniczne:

– wyświetlacz: TFT, przekątna 178 mm (7 cali), 800 x 480 pikseli x RGB, maksymalna jasność zazwyczaj 300 nitów
– okres kalibracji: 1 rok
– zasilanie: 100 V–240 V AC, 45–440 Hz
– pobór mocy: maks. 100 VA
– temperatura otoczenia podczas pracy: od 0°C do +40°C
– wilgotność otoczenia roboczego: <35℃: ≤90%RH, 35℃ do 40℃: ≤60%RH
– wysokość robocza: maks. 2000 m
– temperatura przechowywania: od -20°C do +40°C
– wymiary (dł. x szer. x wys.): 306 x 138 x 124 mm
– waga: netto 2,5 kg, brutto 3 kg

Zawartość opakowania jednostkowego:

Oscyloskop U>+2: pc
– sonda 100 MHz UT-P04 (z kompensacją i przełączalnym dzielnikiem 1x, 10x): 2 szt.
– odłączalny kabel zasilający z trzema przewodami: 1 szt.
– Kabel USB UT-D14: 1 szt.
– krótka instrukcja instalacji z linkiem do strony internetowej
instrukcje producenta – użytkowanie

Opakowanie hurtowe:

– wymiary standardowego kartonu: 450 x 420 x 280 mm
– liczba sztuk w opakowaniu: 2 szt.
– waga kartonu: 8 kg

Producent:

UNI>-TREND
