UNI-T UPO2104E oscilloscoop

UNI-T UPO2104E oscilloscoop
Dit product wordt geleverd met een garantie van 3 jaar. De UPO2104E-oscilloscoop is een digitale oscilloscoop met Ultra Phosphor-technologie uit de UPO2000E-serie. In vergelijking met de lagere versie biedt de UPO2102E 4 kanalen. Hij is ook uitgerust met een samplefrequentie van 1 GS/s. Dit is voldoende voor een bandbreedte van 100 MHz (in tegenstelling tot de lagere versies van de UPO2072CS en UPO2074CS, die slechts tot 70 MHz gaan). Het is een multifunctionele, krachtige oscilloscoop die eenvoudig te bedienen is en zeer goede technische specificaties heeft. Het heeft een scherm van 800 x 480 pixels. Het ondersteunt USB-opslag en communicatie met de pc via Plug and Play USB. De software voor aansluiting op een pc kan worden gedownload van de website van de fabrikant:
https://instruments.uni-trend.com/list_77/945.html. Verschilt van de vorige versie van UPO2104CS met nieuwe firmware.

Productparameters:

– bandbreedte 100 MHz
– aantal kanalen 4
– bemonstering 1 GS/s
– maximale geheugendiepte 56 Mpts (per kanaal) (voorheen maximaal 28 Mpts per golf)
– tot 28 Mpts per seconde
80.000 wfms/s (voorheen 50.000 wfms/s)
– basistijdinterval 5 ns/div – 50 s/div
– ingangskoppeling (1 MΩ ± 21 TP3T) // (20 pF ± 3 pF)
– verticale as/V/div – 1m2V (1MΩ)
– Nauwkeurigheid van de DC-winst ± 3%
– aantal opgeslagen golfvormen 65000
– activering: Edge, Window, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern, RS232 / UART B, bewerkingen: - golfvorm, I2/C A-B, AxB, A / B, FFT, Editable Advanced, Filter
– Automatische meting: Max, Min, Hoog, Laag, Midden, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, + -D,D,D,D,D,D,D,D FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
– aantal metingen: 5 gelijktijdige metingen
– statistieken: gemiddelde, max, min, standaardafwijking, aantal metingen
– frequentieteller: 6 bits

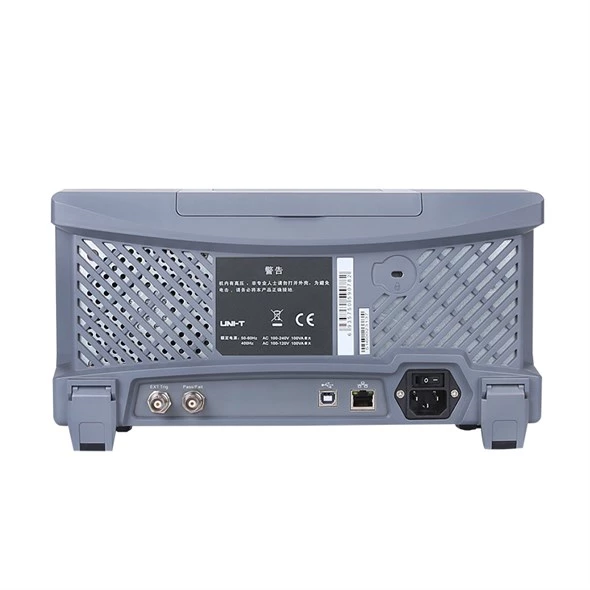

– Standaardinterfaces: USB-apparaat, Pass Out-, UX, LAN-uitgang)

Technische parameters:

– voeding: 100 V-240 V AC, 50/60 Hz
– scherm: 8 inch, 800x480 pixels
– gewicht: 3,5 kg
– afmetingen: 336 x 160 x 16 mm

:

– 4-delige sonde (met schakelbare scheider 1x, 10x)
– afneembare stroomkabel met drie draden
– USB-kabel
– snelinstallatie-instructies met links naar de website van de fabrikant

PRODUCENT: UNI-TREND
