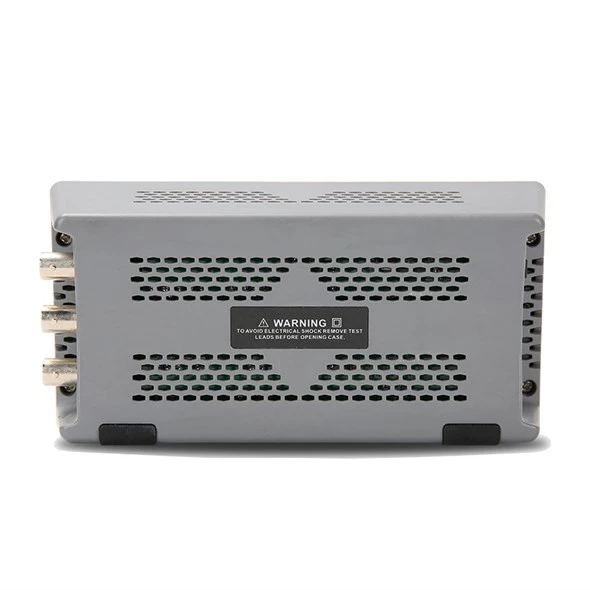

UNI-T UTG962E generatorius

Acest produs vine cu o garanție de 2 ani pentru persoanele fizice și 1 an pentru persoanele juridice. Generatorul de funcție (formă de undă arbitrară) UTG932E din seria UTG900E este un generator cu două canale care utilizează tehnologia de sinteză digitală directă pentru a produce un semnal de formă de undă arbitrară precis și stabil, cu rezoluție de 1 μHz și distorsiune scăzută. Modularea semnalelor cu diverse modulații, cum ar fi AM, PM, FM, FSK, etc. din sursă internă sau externă, este disponibilă o frecvență liniară și logaritmică.

Generatorius yra miniatiūrinio dydžio - telpa delne, pasižymi dideliu našumu, puikiais techniniais parametrais ir kartu yra ekonomiškas. 4,3 colio įstrižainės grafinis TFT LCD ekranas leidžia dirbti daug efektyviau ir greičiau.

Generatorių numatoma naudoti mokant, projektuojant, bandant, šalinant ir remontuojant elektroninius ir elektroakustinius prietaisus, bandant puslaidininkinius komponentus ir kt.

Jis turi USB sąsają ir galingą programinę įrangą duomenims perkelti į kompiuterį. Jis pasižymi puikiu kainos ir našumo santykiu bei įvairiomis funkcijomis.

Duomenų lapą anglų kalba galite atsisiųsti iš gamintojo svetainės:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf

galbūt vadovas anglų kalbos vartotojas:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf

Produkto parametrai:

produkto parametrai:

skaitmeninis signalų generatorius

- dviejų kanalų skaitmeninė sintezė
sinusoidinių signalų, kurių dažnis nuo 1μHz iki 60MHz, generavimas.
- stačiakampių signalų, kurių dažnis nuo 1μHz iki 20MHz, generavimas.
- kitų bangų formų (sinusoidės, kvadrato, trikampio, impulso, triukšmo, nuolatinės srovės, bet kokių kitų) generavimas.
- AM, FM signalų moduliacijos tipai, vidinių ir išorinių išvesties šaltinių palaikymas<br/ FM, PM, FSK dažnių signalai
– priima vidinį/išorinį/rankinį suaktyvinimą
- labai tikslus 6 bitų TTL suderinamų išorinių signalų dažnio matavimas nuo 100 MHz iki 100 MHz.
- iki 10 Vpp išėjimo signalo amplitudė esant 50 Ω varžai arba iki 20 V 200MSa/s inbr dažnio/impedanso mėginių ėmimo režimas ir 14 bitų vertikalioji skiriamoji geba
- atsitiktinių iki 4 kpts ilgio bangų saugojimas.
- gamykloje išsaugotos 24 nuo maitinimo šaltinio nepriklausomos bangų formos
- USB sąsaja su galinga kompiuterio programine įranga
- daugiafunkcinis mygtukas ir skaitmeninė klaviatūra, kad būtų lengva valdyti įstrižainės LCD ekraną.
- FT pagalba
- 109 mm (4,3 colio), 480 x 272 taškų

Techniniai parametrai:

– išėjimo kanalai: 2
– atrankos dažnis: 200 MSa/s
- išėjimo dažnis: iki 60 MHz
- dažnio skiriamoji geba: 1/>>-
- vertikalioji skiriamoji geba: 1/4 μHz atminties gylis: 8 kpts
- generuojamų signalų tipai ir dažniai:
sinusoidinis: nuo 1μHz iki 60MHz
stačiakampis: nuo 1μHz iki 20MHz
rampa (pjūklas): nuo 1μHz iki 400kHz: nuo
bet koks impulsas/nuo 2:0MHz/
MHz nuo 1μHz iki 10MHz
Baltasis Gauso triukšmas: 60 MHz
Nuolatinės srovės signalo poslinkis (maksimalus AC+DC): ± 5 V (50 Ω), ± 10 V (didelė varža)
- minimali signalo kilimo ir kritimo trukmė: paprastai < 20ns
- signalo amplitudės diapazonas: iki 1mVpp≤ 10Vpp; (50Ω)
- amplitudės diapazonas signalams ≤ 60MHz: nuo 1mVpp iki 5Vpp; (50Ω)
- moduliacijos tipai: AM, FM, PM, FSK, Sweep
- Išėjimo varža: reguliuojama nuo 1Ω iki 1kΩ, arba High Z
- gamyklinis impedanso nustatymas: High Z
– išėjimo trumpojo jungimo apsauga: taip
- bendras harmoninis iškraipymas (nuolatinei srovei iki 20 kHz, 1 Vpp, tipinis): <0,2%
- 90 dienų tikslumas: ±50 ppm (nuo 18 ℃ iki 28 ℃)
- Tikslumas iki 1 metų: ±100 ppm (nuo 18 ℃ iki 28 ℃), su LCD ekranu nuo 3 °C iki 28 ℃, įstrižainė
-. 480 x 272 pikselių
– USB įrenginio sąsaja: taip
- Maitinimo šaltinis: DC 5V, 2A
- energijos suvartojimas: ne daugiau kaip 10 W
- aušinimas: natūralus
– aplinkos darbo temperatūra: nuo 0 °C iki +40 °C
- Darbinė aplinkos drėgmė: +40℃: ≤ 60%RH
- darbinis aukštis: maks. 2000 m
- svoris (neto): 0,33 kg
-Svoris (bruto): 0,77 kg
- Matmenys: 172 x 90 x 68 mm

individuali pakavimo funkcija :-

UTG962E: 1buc
- maitinimo adapteris nuo AC/100 iki 240V//DC/5V/2A: 1 vnt.
- USB sąsajos kabelis (UT-D14): 1 vnt.
- BNC-krokodilo kabelis (UT-L02): 1 vnt.
- BNC-UT-BL41m kabelis
-BNC-UT-pL41m: instrukcija: 1 vnt.

GAMINTOJAS: UNI-TREND
